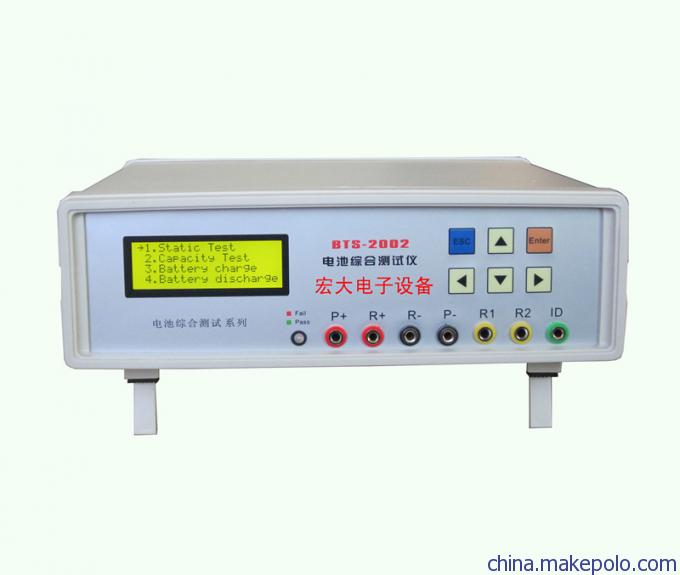

针对这些可充电电池的生产检测需要，特研制了专用的可充电池综合检测仪，本测试

仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻，

充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保

护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作，

采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功

能，可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，

提高的生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩

大了设备的使用灵活性，以及具有应用范围广泛的特点。

仪器特性指标

仪器适用环境：

1）温度：           0-40℃

2) 使用高度：        海拔2Km内使用

3）相对湿度：       40-80%湿度

测量范围：

1）电池电压测量范围：0-10V(BTS-2002)或0-20V）最小分辨率l0mV

2）电流测量范围：0-12A                     最小分辨率lOmA

3）内阻测量范围：0-999mΩ                  最小分辨率1mΩ

4）识别电阻测量范围：0.1-999.9KΩ          最小分辨率O.1KΩ

5）容量测量范围：0-10000mAH                最小分辨率1mAH

测试速度：

1) 静态测试（测试所有功能）：1.l-2秒

2）容量测试（1C电流充放电）：3-4小时

测量精度：

1) 电压测量精度：10V士0.5%（校准后）

2）电流测量精度：2A士2%
10A15%

3）内阻测量精度：150m
Q 12%

4）识别电阻测量精度：l OK S2士1%

5）电池容量测量精度：l0AH士2%a

内部数控电压源指标：

1）输出最高电压：lOV（BTS-2002）

2) 输出最大电流：2A

3) 纹波电压：<20mV

4）负载调整率：<10%

5）响应时间：1S

内部数控电子负载指标：

1）最高电压：20V

2) 最大电流：2A（连续）10A（10秒）

3）最大功率：40W（连续）80W（10秒）

电源电压：220V士10% 50Hz
