欧门氏MF13系列LCD式比例积分控制器应用在换热机组温度控制，PI或开关控制温度、湿度、压力、空调机组盘管温度控制以及变频风机控制上，与NTC10K热敏电阻传感器连接，可控温度范围：-40～140℃，在控制精度要求较高的换热机组，空调机组中应用。0(2)～10VDC / 0(4)～20mA 输入/输出信号。可外接NTC温度传感器。
MF13比例积分控制器特点：
·可控温度范围：-40～140℃
·1个AI输入：0(2)～10VDC / 0(4)～20mA 输入信号
·1个AO输出：0(2)～10VDC / 0(4)～20mA 输出信号
·2个DO输出
·可内置NTC10K温度传感器
·对所有输入进行低高限制的监控，程序反映报警
·对外部NTC温度传感器有可选连接
·温度传感器反馈
·具有除湿，设定点移动和VAV控制等特殊功能
·根据模拟传感器范围进行示值转换
·室内温度降到5℃以下时，自动开启防霜冻保护，所有加热输出被完全打开
·控制面板有多种外观及材质可选
·用户参数和专家参数有不同级别密码保护
MF13比例积分控制器技术参数：
型号：MF13, MF13-S, MF13-T 可选模式：舒适模式,节能模式,待机模式
可控温度范围：-40～140℃ 电源电压：24VAC、50/60Hz
可控湿度范围：0～100%RH 环境温度：0～50℃
外接传感器：NTC10K热敏电阻型/ 0～10VDC型 环境湿度：10～95% RH
控制信号输出：三位浮点型（可控制浮点型阀门） 储存温度：-40～70℃
比例调节型（可控制比例调节型阀门） 外形尺寸：80cm×80cm×51cm
设定值调节：面板按键设定，LCD显示 外壳：阻燃型ABM塑料，白色
MF13 TCY比例积分控制器选型表：
型号 | 匹配传感器 | 输出信号 |
MF13 TCY3-T0121R | 内置NTC10K温度传感器并可外接温度或湿度传感器 | 三位浮点型/0-10V/4-20mA |
MF13 TCY3-T0121R-H | 内置湿度传感器并可外接温度或湿度传感器 | 三位浮点型/0-10V/4-20mA |
防霜冷保护功能说明：
在室内温度降到5℃以下时，控制器会自动开启防霜冻保护，所有加热输出被完全打开。
此模式会把温度控制在高于10℃，直至一个键被按下，霜冻保护将一直显示。
如外置NTC10K温度传感器，推荐使用欧门氏MSDB-Tn10-20，以保证最好的精度与稳定性。

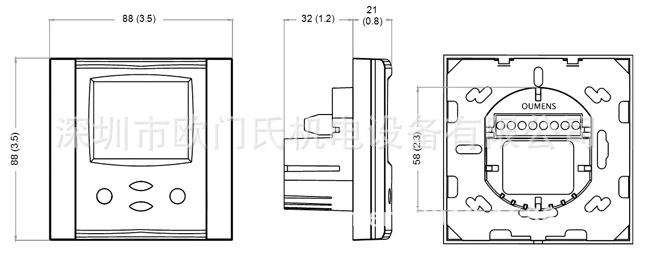

MF13 TCY比例积分控制器外形尺寸图：单位mm(英寸)
![]()

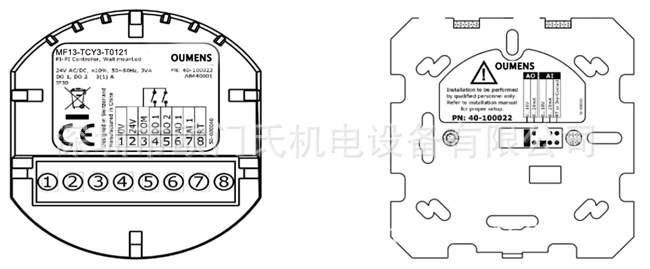

MF13 TCY比例积分控制器接线示意图：
