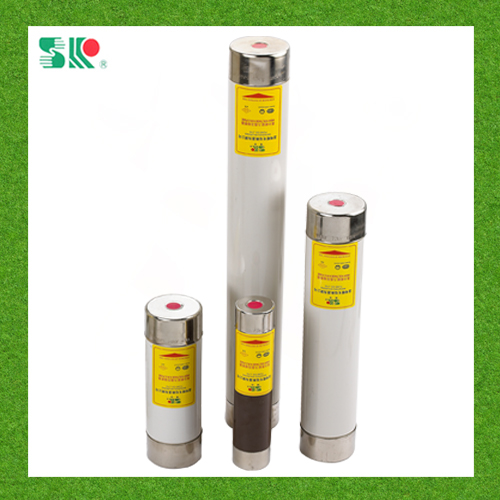

高压限流熔断器XRNM系列型号批 发

一、用途

    A/B型变压器保护用高分断能力高压限流熔断器适用于交流50HZ，额定电压3.6~40.5KV，额定电流至160A的电力系统中，作为变压器及其他电力设备的过载或短路保护用，也可与负荷开关、真空接触器等配合使用。本高压熔断器符合国家GB15166.2标准和国际电工委IEC282-1标准以及英国BS标准。

二、结构特点

    A/B型变压熔断器采用母线式结构，将熔断件直接用螺栓紧固在母线上，具有安装体积小、接触可靠的特点；撞击器并联于由纯银片制成的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成。在线路发生故障时，熔体溶化，在熔体出现电弧瞬间，撞击器的与熔体并联的高电阻金属丝立即熔断，点燃火药产生高气压将撞击器迅速弹出，自动切换电路或发出熔断讯号。
    本高压熔断器具有限流特性好、分断能力高、动作快而准、运行可靠等优点。

主要型号有：(ADFH)XRNT1-3.6/6.3-40A、(ADGH)XRNT1-3.6/-1006.3A、(ADFH)XRNT1-7.2/6.3-63A、(AFFH)XRNT1-7.2/80-100A、(BDGH)XRNT1-7.2/6.3-80A、(BFGH)XRNT1-7.2/90-160A、(ADFH)XRNT1-12/6.3-31.5A、(BDGH)XRNT1-12/6.3-50A、(BFGH)XRNT1-12/56-100A、(AKGH)XRNT1-12/112,125A、(ADIH)XRNT1-24/6.3-31.5A、(AFIH)XRNT1-24/40-90A、(ADIH)XRNT1-40.5/3.15-31.5A、(AFIH)XRNT1-40.5/40A、(AFKH)XRNT1-40.5/50,63,71A

注：括号内的型号为国外型号
