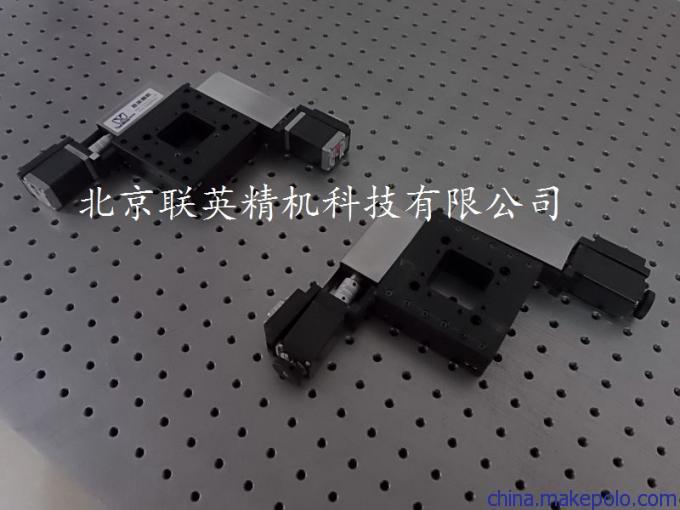

精密型电动整体平移台: ZT200-15X15
双轴整体式设计,结构紧凑,并且两轴正交精度高,进口高品质滚珠螺杆驱动,重复定位精度高,驱动力大,导轨采用精密交叉滚柱配合精磨V形导轨,运动舒适,精度高,承载大。产品型号 | ZT200-15×15 |
结 构 描 述 | X,Y轴行程 | 15 mm |

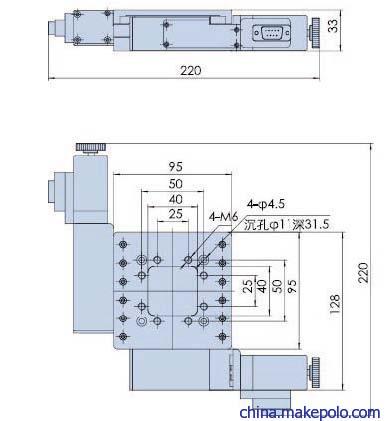

台面尺寸 | 90×90mm |
螺杆规格 | 高研丝杆副(导程1 mm) |
导轨 | 交叉滚柱导轨 |
步进电机(1.8°) | 28STH51H-0674B |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
台面承载 | 10 kg |
重量 | 3.2kg |
精 度 描 述 | 分辨率 | 2.5μ(无细分)0.125μ(20细分) |
最大速度 | 6mm/sec |
重复定位精度 | 1.5μ |
绝对定位精度 | 5μ |
直线度 | 5µ |
运动平行度 | 15µ |
俯仰 | 50″ |
偏摆 | 25″ |
回程间隙 | 2µ |
丢步 | 2µ |
可加装光栅尺(G) |
可换装伺服电机(D) |
