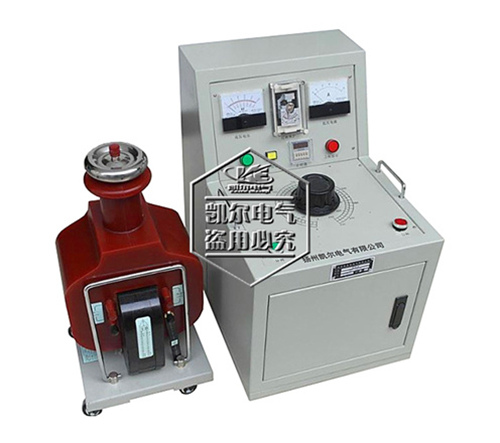

KEGSB型系列干式试验变压器

一、干式试验变压器 产品概述:
      本系列干式试验变压器的铁芯为单框式，用D150—D151型0.35mm冷轧取向硅钢片叠成，紧固件用环氧绝缘板去除了传统的穿芯螺杆，线圈为同芯圆简多层塔式，低压线圈在内及高压线圈在外，线圈为环氧树脂真空浇铸。
      该系列干式试验变压器的高压硅堆用特殊工艺装在高压套管内，控制箱（台）均采用自耦调压器调节输出电压平稳，调压器及变压器有过流保护装置，其元件均装入便于携带的控制箱（台）内。
二、干式试验变压器 工作原理:
      该系列干式试验变压器采用低压为220V/50HZ或380V/50HZ的电源，根据电磁感应原理，调整输入电压达到试验所需要的高电压。
       KEGSB系列干式试验变压器工作方式可分为交流、交直流、交流串激等，做直流试验时，需拔出高压套管上的短路杆，如需串激时，被串激的试验变压器需要支架。

三、干式试验变压器 使用条件：
      1、环境温度：-5℃～ 40℃
      2、相对湿度不超过85%（当空气温度为25℃时）
      3、海拔不超过1000m
      4、输入电源谐波含量不大于3%

四、干式试验变压器 技术参数:
      1、工作电压：AC220V或380V
      2、工作频率：50Hz
      3、额定容量：0.5-10KVA
      4、输出电压：10-100KV
