G型单螺杆泵


● 产品概述

     单螺杆是按迥转啮合容积式原理工作的新型泵种，主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。

   由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程 60m(清水)，自吸高度一般在6m，适用于输送介质温度80℃以下(特殊要求可达150℃)。

   传动可采用联轴器直接传动，或采用调速电机，三角带，变速箱等装置变速。

   这种泵零件少，结构紧凑，体积小，维修简便，转子和定子是本泵的易损件，结构简单，便于装拆。

   因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特点。其流量与转速成正比。

● 应用范围

     一般来说，单螺杆泵可作为一种通用泵。该泵运行速度可高可低，泵的出口额定压力可随泵的级数增加而增加，每增加一级，压力就增加0.6MPa，所以使用范围极广。
   1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器、板框压滤机等设备。
   2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
   3、石油工业：输送原油，尤其是近年来成功地抽吸地下千米之深的原油与水的混合物、煤田里的煤田气和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
   4、医药、日化：各种粘稠浆、乳化液，各种软膏化妆品等的输送。
   5、食品罐头业：各种粘稠淀粉、石油、蜂蜜、糖浆、奶油、果酱、鱼糜肉糜及其下脚料的输送。
   6、酿造业：各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆和含有块壮固态物粘液的输送。
   7、建筑工业：水泥沙浆、石灰浆、涂料及其他糊状体的喷涂与输送。
   8、采矿工业：矿井内含固体颗粒的污水、泥浆水等排送到地面。
   9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂的输送。
   10、印刷、造纸工业：高粘度油墨、墙纸的PVC高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送。

● 型号意义

     G—系列单螺杆泵

          例:FG35-1

              F—表示不锈钢泵（无字母表示过流部件为铸铁）

              35—螺杆名义直径

              1—表示一级泵；2—表示2级泵

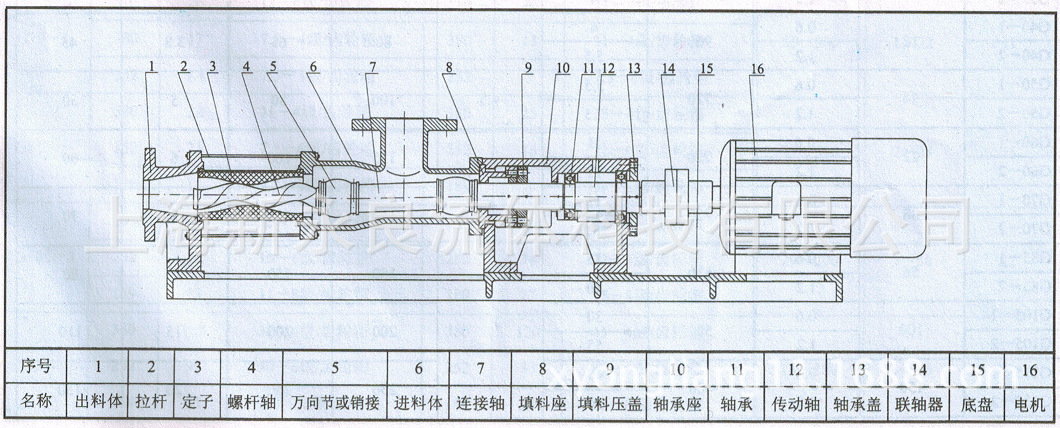

● 结构简图

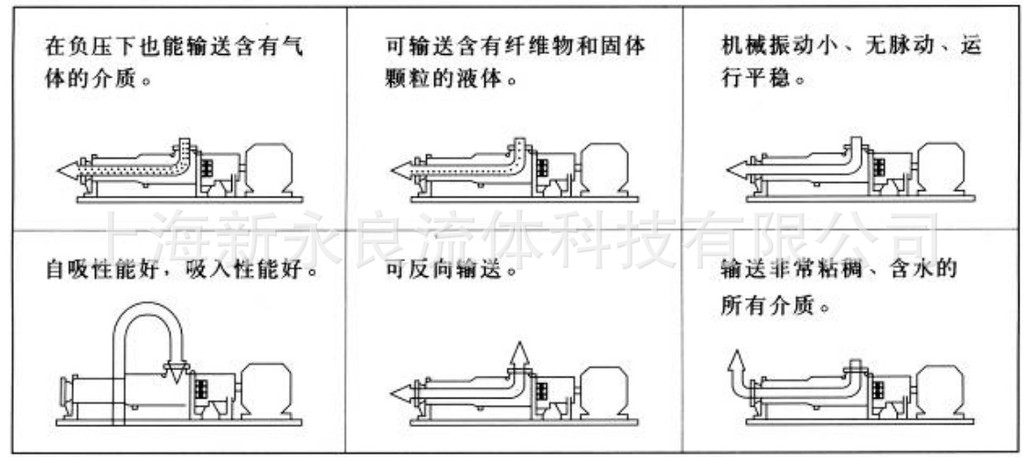

● 单螺杆泵优点

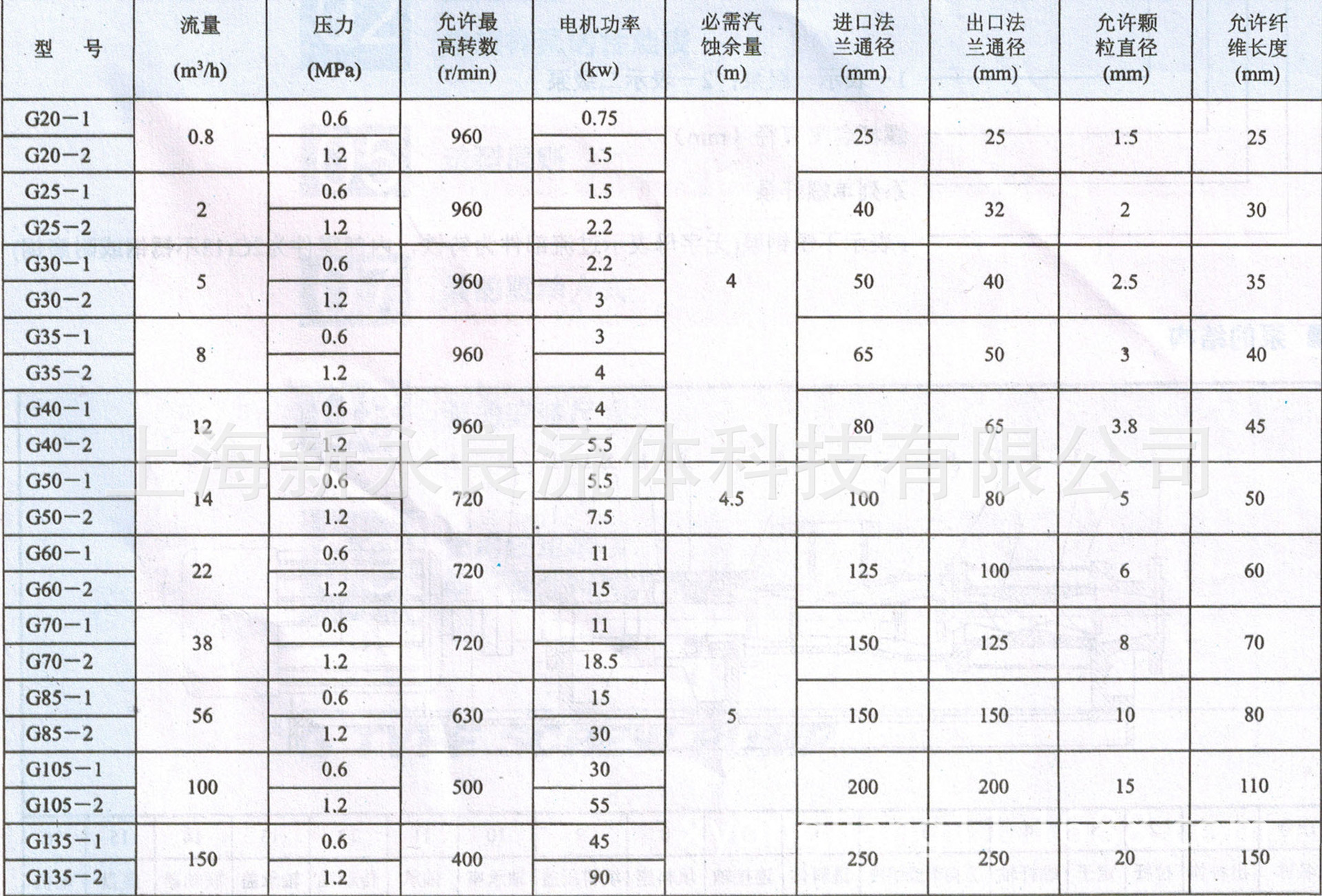

● 性能参数

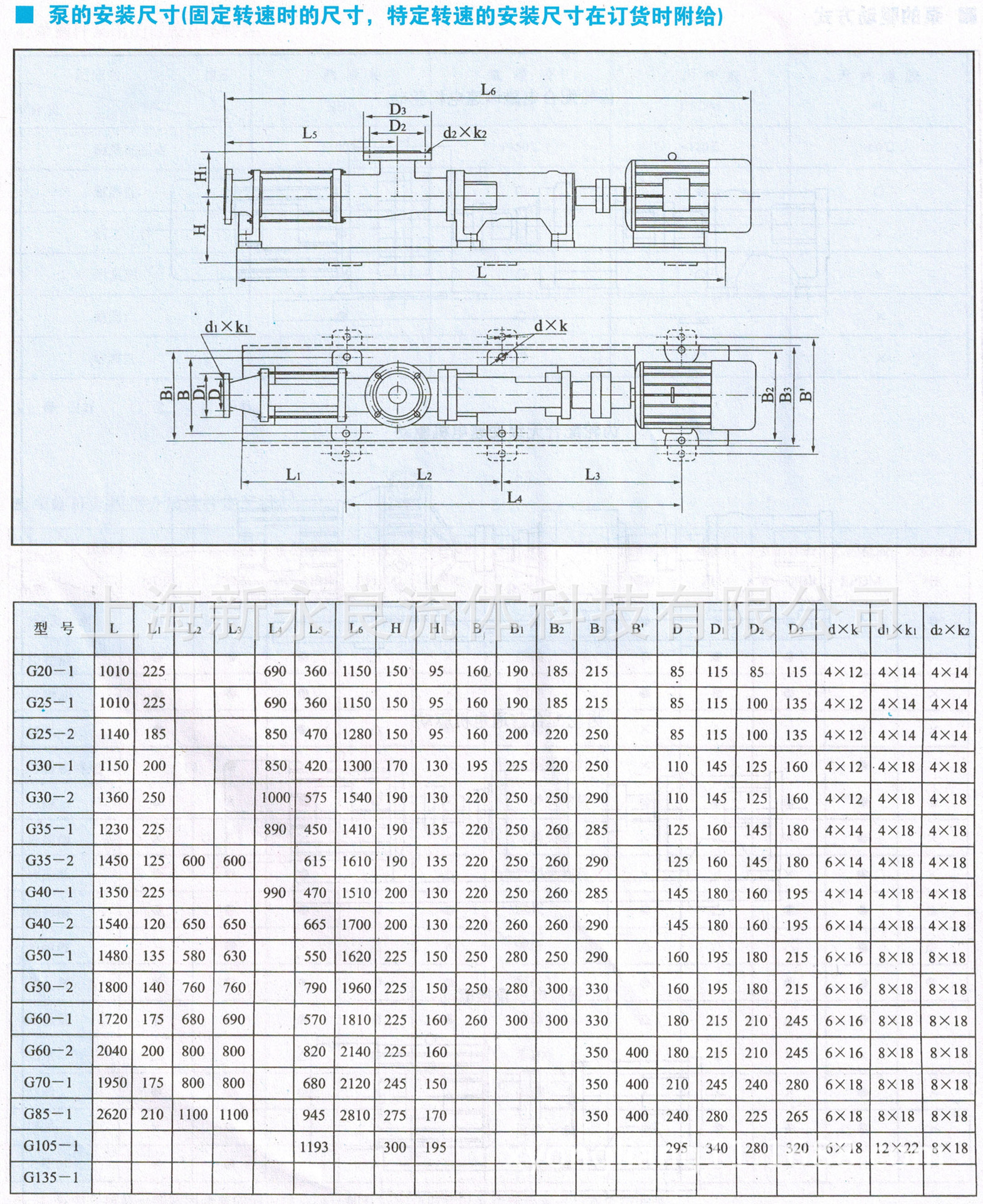

● 安装尺寸


● 使用注意事项
     1、开机前必先确定方向，不得反转；

     2、严禁在无介质的情况下空运转，以免损坏定子；

     3、新安装或停机数天后的泵，不能立即启动，应先向泵体内注入适量机油或肥皂水，再用管子钳扳动几转后才可启动；

     4、输送高粘度或含颗粒及腐蚀性的介质后，应用水或溶剂进行冲洗，防止阻塞，以免下次启动困难；

     5、冬季应排除积液，防止冻裂；

     6、使用过程中轴承座内应定期加润滑油，发现轴端有渗流时，要及时处理或更换油封；

     7、在运行中如发现异常情况，应立即停车检查原因，排除故障。

● 常见故障原因及排除

● 订货须知

    一、请提供以下详细数据：①螺杆泵的产品名称与型号②螺杆泵的流量要求单位m3/h或L/min③螺杆泵的扬程或出口压力要求单位m或Mpa④螺杆泵的使用条件和功况条件⑤螺杆泵的进出口口径⑥螺杆泵是否带附件，以便我们的为您正确选型。
    二、若已经由设计单位选定我公司的螺杆泵的产品型号，请按螺杆泵型号直接向公司销售部订购。
    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们上海新永良的技术专家为您选型确认。
    四、我公司服务电话：021-56358080

感谢您访问我公司的网站,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

产品相关关键字：G型螺杆泵，螺杆泵，单螺杆泵
