产品简介
AYB系列三相机床冷却泵为立式安装的电动机与单级离心泵合为一整体的新型电泵,具有外形美,体积小,重量轻,噪音低,过载能力强等优点。适用于50赫兹或60赫兹,220~250伏或380~ 440伏任一频率和任一电压,可供机床或其它设备作循环冷却润滑液之用。冷却液一般为皂化液,乳化液,苏打水,轻矿物油及无严重腐蚀性的其它液体。
AYB性能参数表:
型 号 | 口径 (MM) | 流量 (L/M) | 扬程 (M) | 电压 V | 功率 (W) | 重量 (Kg) |
AYB-6 | 12 | 6 | 3 | 380 | 85 | 3 |
AYB-12 | 12 | 12 | 3 | 380 | 85 | 3 |
AYB-20 | 15 | 20 | 3 | 380 | 115 | 4.5 |
AYB-25 | 15 | 25 | 4 | 380 | 125 | 4.5 |
AYB-50 | 20 | 50 | 4 | 380 | 200 | 5.5 |
AYB100 | 25 | 100 | 5 | 380 | 370 | 8.5 |

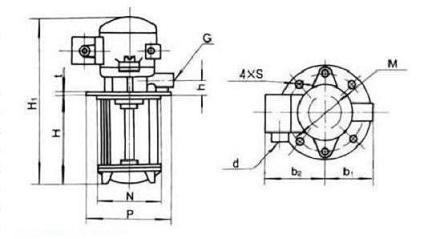

安装及外形尺寸:
型号 Type | H | d | G | h | M | N | P | S | t | b1 | b2 | H1 |
GD | GC | GD | GC |
AYB-6 AYB-12 | 100 | 150 | Ø12 | G3/8 | 16 | Ø100 | Ø92 | Ø115 | Ø6 | 4 | 60 | 85 | 235 | 285 |
AYB-20 AYB-25 | 110 | 170 | Ø12 | G1/2 | 25 | Ø115 Ø(160) | Ø100 Ø(125) | Ø130Ø(180) | Ø7 Ø(10) | 6 (8) | 70 | 90 | 270 | 330 |
AYB-50 | 110 | 170 | Ø12 | G3/4 | 28 | Ø130 Ø(160) | Ø120 Ø(125) | Ø140 Ø(180) | Ø6 Ø(100) | Ø5 Ø(8) | 92 | 90 | 290 | 350 |
AYB-100 | 240 | Ø12 | G1 | 39 | Ø160 | Ø140 | Ø180 | Ø10 | 8.5 | 95 | 95 | 445 |
AYB-200 | 240 | Ø12 | G1 | 39 | Ø160 | Ø140 | Ø180 | Ø10 | 8.5 | 95 | 95 | 445 |
注:(1)GC—长泵体结构(2)GD—短泵体结构
NOTE:(1)GC—long body (2)GD—short body
