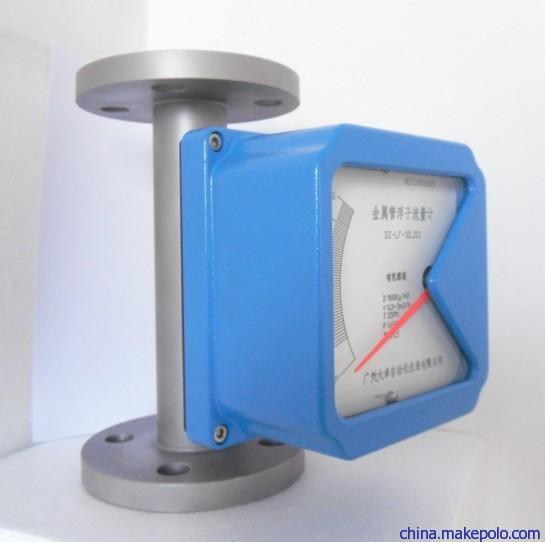

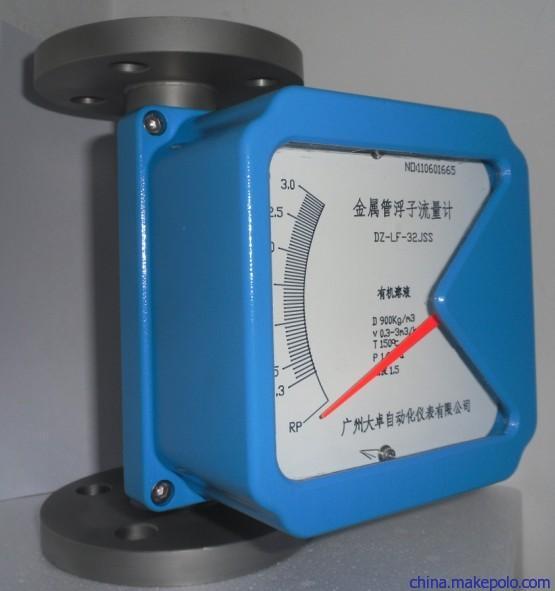

广州大卓DZ金属管浮子流量计

金属管浮子流量计

具有结构简单、工作可靠、适用范围广、测量准确、安装方便等特点，具有耐高温、耐高压、
金属转子流量计有普通型和防腐蚀型，以上两种类型均分为现场指示型和电远传型
普通型流量传感器、仪表材料为（1Cr18Ni9Ti）、防腐型为（1Cr18Ni9Ti）内衬PTEF。
如果金属转子流量计测量的介质中含有铁磁性颗粒，就应该在流量计的入口处安装磁过滤器，磁过滤器的材质应该与对应的流量计相同。

主要技术参数
（1）基本
测量范围：水（20℃） 2.5-150000L/h
　　　　　空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S
　　　　　 DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供
（2）远传装置
①SK5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4
②SKE-HD变送器
电源影响：<0.1%(不含数字分辨率[70μA)
负载影响：<0.1%(不含数字分辨率[70μA)
电流损耗：4 ～ 21.6mA，相对于测量值的0%
负载阻抗：0 ～ 800
工作电压：12.8 ～ 30VCD
二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA
输出信号：4 ～ 20mA
环境温度：-25 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT6
通径（mm） 流量范围 压力损失kPa
水L/h 空气M3/h 水 空气
常规型 防腐型 常规型，防腐型

15 2.5～25 --- 0.07～0.7 6.5 7.1
4.0～40 2.5～25 0.11～1.1 6.5 7.2
6.3～63 4.0～40 0.18～1.8 6.6 7.3
10～100 6.3～63 0.28～2.8 6.6 7.5
16～160 10～100 0.40～4.0 6.8 8.0
25～250 16～160 0.7～7.0 7.2 10.8
40～400 25～250 1.0～10 8.6 10.0
63～630 40～400 1.6～16.0 11.1 14.0
25 100～1000 63～630 3～30 7.0 7.7
160～1600 100～1000 4.5～45 8.0 8.8
250～2500 160～1600 7～70 10.8 12.0
400～4000 250～2500 11～110 15.8 19.0
40 500～5000 --- 12～120 10.8 9.8
600～6000 ---- 16～160 12.6 16.5
50 630～6300 400～4000 18～180 8.1 8.6
1000～10000 630～6300 25～250 11.0 10.4
1600～16000 1000～10000 40～400 17.0 15.5
80 2500～25000 1600～16000 60～600 8.1 12.9
4000～40000 2500～25000 80～800 9.5 18.5
100 6300～63000 4000～40000 100～1000 15.0 19.2
150 20000～100000 --- 600～3000 19.2 20.3
