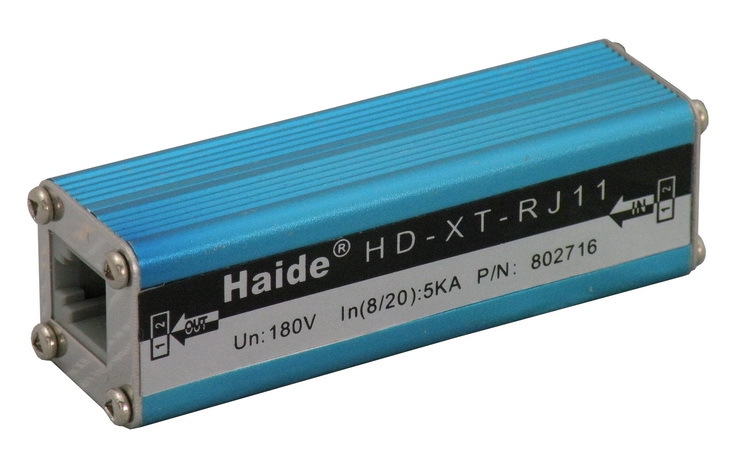

HD-XT-RJ11型电话机防雷器

型号：HD-XT-RJ11

性能简介：

本产品残压输出极低，并保证快速响应时间。接口形式可选择RJ11、RJ45、接线端子等，保护通路可分单路、双路或多通路数，产品个数可选择单个或多个一体化封装，典型应用为电话机、ADSL、DDN、ISDN、传真机、调制解调器、程控交换机等。

技术参数表：

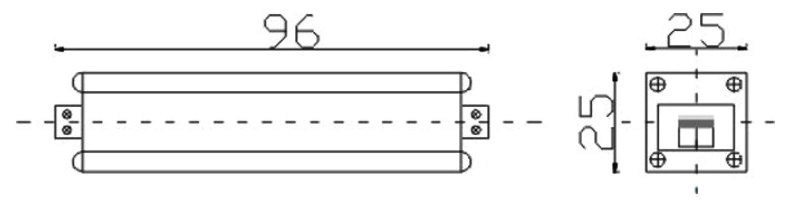

产品尺寸图：

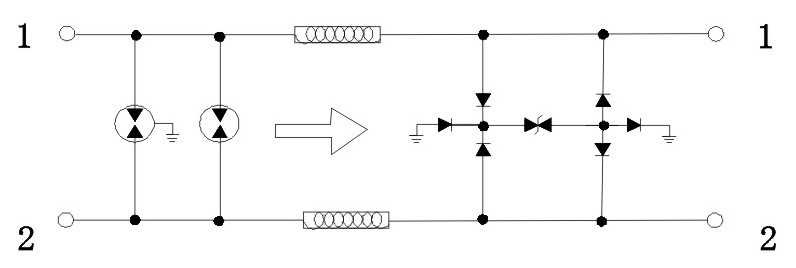

产品电路图：

产品接线图：





安装说明：

在被保护设备的线路接口前段串联接入防雷器，“OUT”为设备端、“IN”为进线端，将防雷器接地端与防雷地线（推荐接地电阻≤4Ω）作良好的电气连接。

注意事项：

防雷器的电压参数与设备工作参数不符时，可能影响线路工作，建议选型时确定设备工作电压。

由于防雷器为串联安装，对某些功率相对较大设备，应确定其工作电流。产品经多次过流过压冲击损坏后，故障表现为线路不通。

当安装完毕或系统运行过程中出现线路不通，在确定接线、接口无松动或断开情况下，应拆下防雷器，直接把外线接入设备，如恢复运行，则表示防雷器损坏；否则，应查找其他原因。
