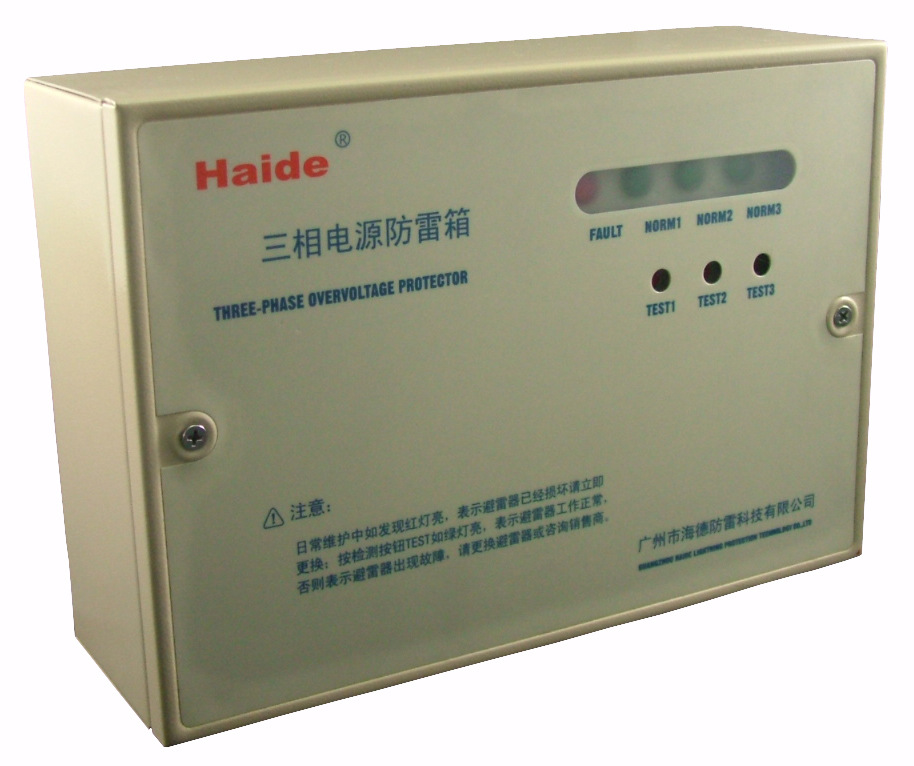

HD-D380C-XS型三相电源防雷箱

型号：HD-D380C-XS20 HD-D380C-XS40 HD-D380C-XS60

功能及用途:

交流电源防雷箱采用当今国外最新大容量浪涌吸收元件，经严格老化筛选，确保每一阀片的质量稳定。 本产品采用全密封装置，完全无电弧外泄，并在密封设计中充分考虑到阀片经雷击后发热的特性，保证阀片有良好的散热效果，更加有效地起到防护的作用。该产品通流容量为20~40kA（8/20mS），适用于加建筑物、机房、工厂、企业等总电源的二、三级防雷，能有效抑制电源线上的过电压，确保电子设备及其他用电设备的安全运行。外形美观大方，便于维护。本系列电源防雷箱安装方便，产品功能齐全，具备避雷功能正常检测，并加装过流过热脱扣机制，符合电气安全标准。适用防雷区域，40~20KA适用于LPZ2~3区。此为一般性推荐使用，实际方案设计应综合考虑防雷环境。

尺寸图:

基本电路图：

安装示意图:

安装方法:

远距离架空进线在进入建筑物时将零线重复接地。电源相线（L）、零线（N）分别接入电源防雷箱相应接线端子，保证牢固及可靠，将电源防雷箱接地端与防雷地线（推荐接地电阻≤4Ω）作良好电气连接。

建议导线规格：20KA不小于6平方,40KA不小于10平方，导线要求短、直。

技术参数:

注意事项:

电源防雷箱的电压参数与设备工作参数不符时，可能影响线路工作，建议选型时确定设备工作电压。 电源防雷箱性能稳定，无须作特别维护，建议在雷雨季节前后进行检查。 维护及拆卸电源防雷箱时需由专业电工操作。

声明:

本产品依据标准IEC61643-1:1998及GB18802.1-2002制造而成，用户可凭合格证明获得相应的维修服务。
