Nomex芳香聚酰胺410型绝缘纸特性数据

410型是一种压光绝缘纸，具有很强的固有介电强度、机械韧性、柔性和回弹力。410型是NOMEX绝缘纸（聚间苯二甲酰间苯二胺纤维）早期的产品，现为大量电工设备所广泛使用。410型产品有十一种不同厚度可供选择（由2密耳mils到30密耳mils，即0.05到0.76毫米mm），差不多各种类型的电绝缘板都有采用。

本数据表所载数据均属典型的或是平均值，因此不能作为设计规范。除非另外特别注明所有数据均在标准状态下的空气中测出（温度23℃，相对湿度为50%的平衡状态）。跟其他造纸技术的产品一样，NOMEX绝缘纸在造纸机方向（简写为MD）和横向（简写为XD）上，许多特性参数略有不同。在某些情况下（如用作电动机的绝缘槽衬），有必要调整好纸的方向，充分发挥其功能。

电气特性

410型绝缘纸的电气特性值见表1，表列的交流电压急升的介电强度代表了在60Hz频率下，耐压10到20秒钟产生的电压应力水平。这些数据和长期耐压强度值不同。杜邦公司建议：变压器的持续的电场强度不应超过50伏特/密耳（V/mil）（即2KV/mm），以免发生局部放电（电晕放电）。表1所示的全波脉冲介电强度数据是在平板上测得的数据，与薄层和阻档层的情况相似。系统的几何形状对材料的实际脉冲强度有影响。介电强度的数据都是特定值，不宜用于设计。杜邦备有设计参数，欢迎索取。(深圳市君达电子有限公司)

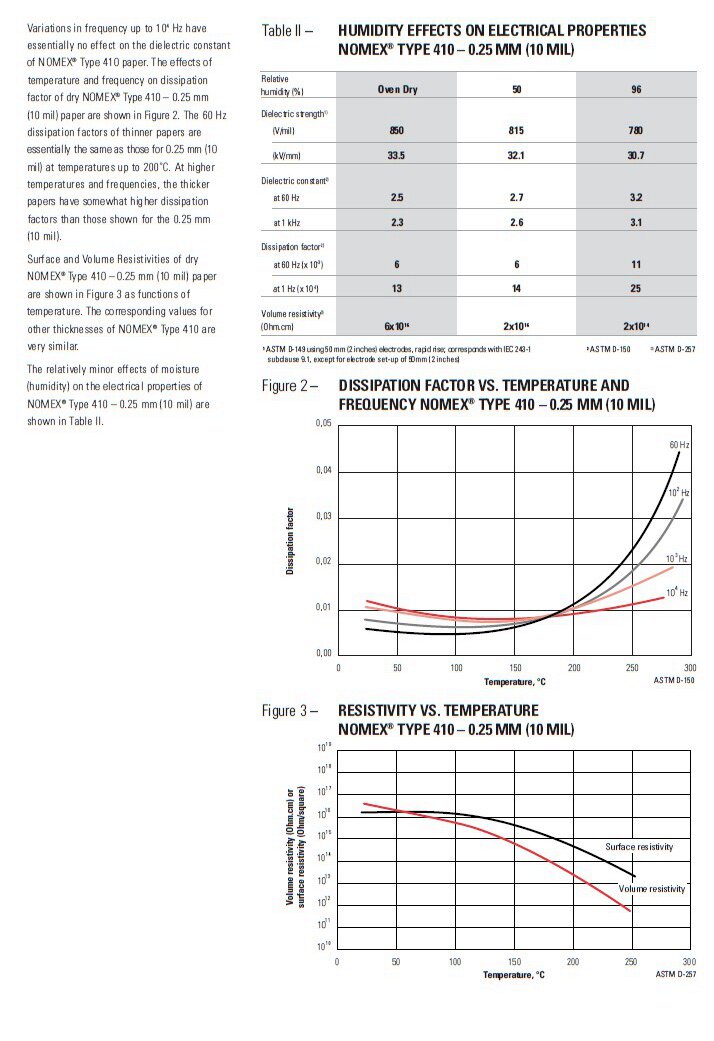

如图1所示，温度对介电强度和介电常数的影响较小，高达104Hz的交流频率，基本上对410型绝缘纸的介电常数没有影响。温度和频率对干燥、10密耳（0.25毫米）厚的410型绝缘纸损耗因数的影响见图2，厚度低于10密耳（0.25毫米）的绝缘纸，在200°C下、60Hz时的损耗因数和10密耳厚的绝缘纸的数值是差不多的，在更高的频率和温度下，厚度高于10密耳的绝缘纸，损耗因数则稍高。

 干燥、10密耳（0.25毫米）厚的410型绝缘纸，在不同温度下的表面电阻率和体积电阻率的数值见图3。不同厚的410型绝缘纸的相应数值是非常相似的。

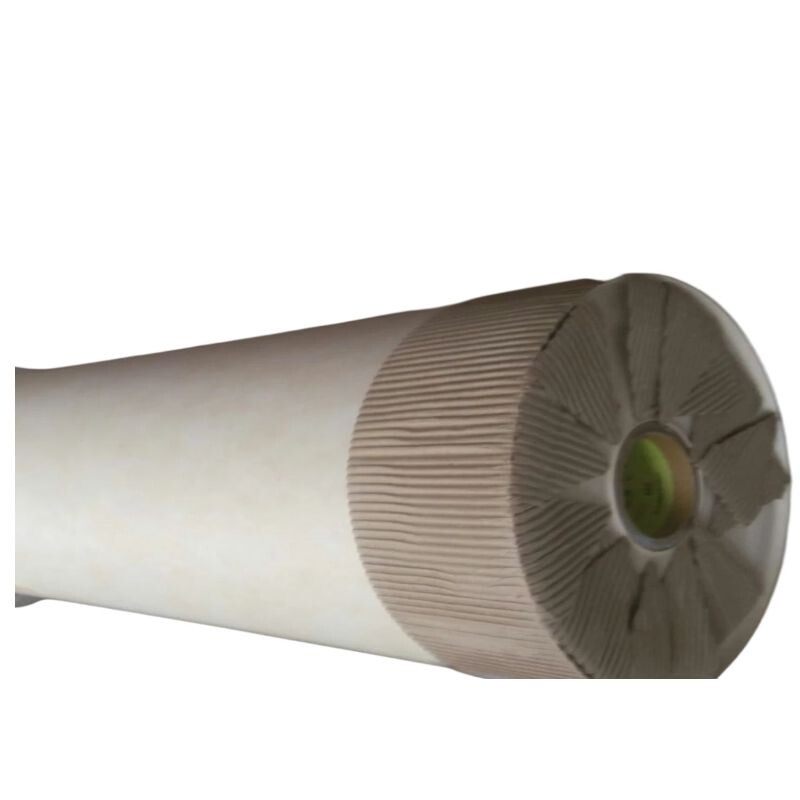

此宝贝原装美国生产，按您需求宽度裁切（分条），只要付款成功后不接受任何理由退货（因为收到付款就安排工厂分切您要的尺寸，其他的客户就不能用请谅解。）
