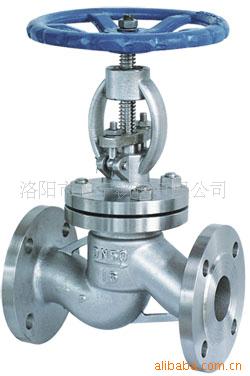

截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。截止阀只适用于全开和全关,不允许作调节和节流。


1、J41W法兰截止阀应用规范
设计与制造 | GB/T12235 |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 |
检验与试验 | JB/T9092 |
材 料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 |
合金钢 | Q/ZB66 |
2、J41W法兰截止阀性能
型号 | J41W-16P |
公称压力PN | 1.6MPa |
壳体试验压力 | 2.4MPa |
密封试验压力 | 1.76MPa |
工作压力 | 1.6MPa |
工作温度 | ≤200℃ |
主要零件材料
阀体、阀盖、闸板 | 阀杆 | 填料 | 垫片 | 螺栓 |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | PTFE编织 | 304L+PTFE | 1Cr17Ni2 |

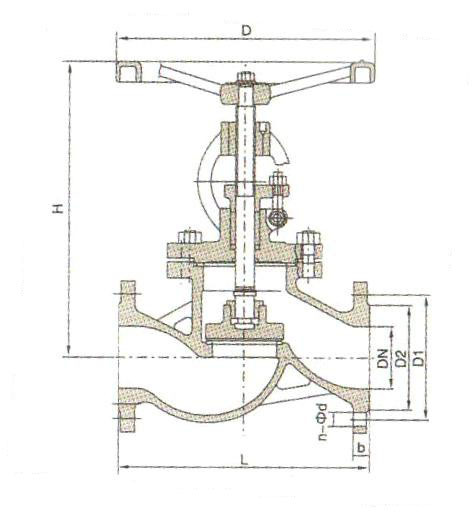

3、J41W法兰截止阀主要外形尺寸、连接尺寸及质量
1.6MPa主要连接尺寸:
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 750 |
H | mm | 218 | 260 | 275 | 282 | 332 | 350 | 405 | 360 | 412 | 462 | 510 | 715 | 789 | 925 |
D | mm | 120 | 140 | 160 | 180 | 200 | 240 | 280 | 280 | 320 | 360 | 400 | 400 | 450 | 500 |
