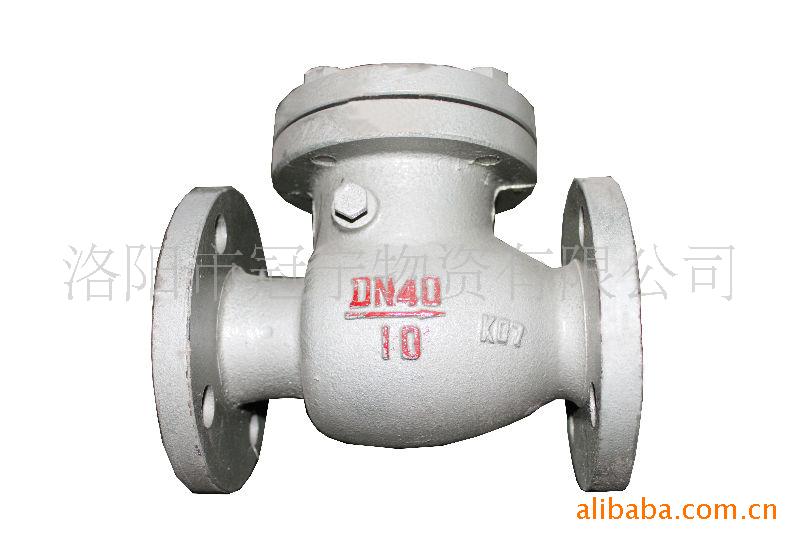

旋启式止回阀
H44X-10
H44H-16C、25C、40C
止回阀又称为逆流阀、逆止阀、背压阀、单向阀。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故 。（综合各网站综述）
主要性能规范及主要零件材料
型号 | 试验压力MPa | 适用介质 | 适用温度℃ | 主要零件材料 |
强度 | 密封 | 阀体阀盖阀瓣 | 摇杆 | 销轴 | 密封面 | 密封圈 | 垫片 |
H44X-10 | 1.5 | 1.1 | 空气水 | ≤93 | HT200 | QT400-15 | 钢 | | 丁晴橡胶 | 橡胶 石棉板 |
H44H-16C | 2.4 | 1.6 | 水、 蒸汽 油品 | ≤425 | WCB | WCB | 2Crl3 | 2Crl3 | |
H44H-25C | 3.8 | 2.5 |
H44H-40C | 6.0 | 4.0 |

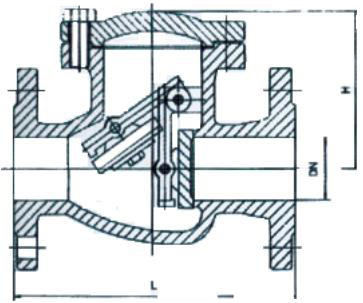

主要外形及连接尺寸mm
公称压力 | | 公称通径 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
1.0 | L | | | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 978 |
H | | | 108 | 135 | 142 | 152 | 175 | 203 | 206 | 274 | 344 | 368 | 430 | 468 | 523 | 525 |
1.6 | L | | | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | | | | |
H | | | 134 | 144 | 158 | 176 | 193 | 210 | 233 | 304 | 340 | 382 | | | | |
2.5 | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 650 | 750 | 850 | 950 | | 1050 |
H | | | 150 | 160 | 175 | 185 | 220 | 248 | 276 | 350 | 410 | 430 | 466 | 560 | | |
4.0 | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 650 | 750 | 850 | 950 | | |
H | | | | 169 | 175 | 185 | 220 | 248 | 270 | 342 | 410 | 423 | 430 | 447 | | |
阀门尺寸以实际为准。
