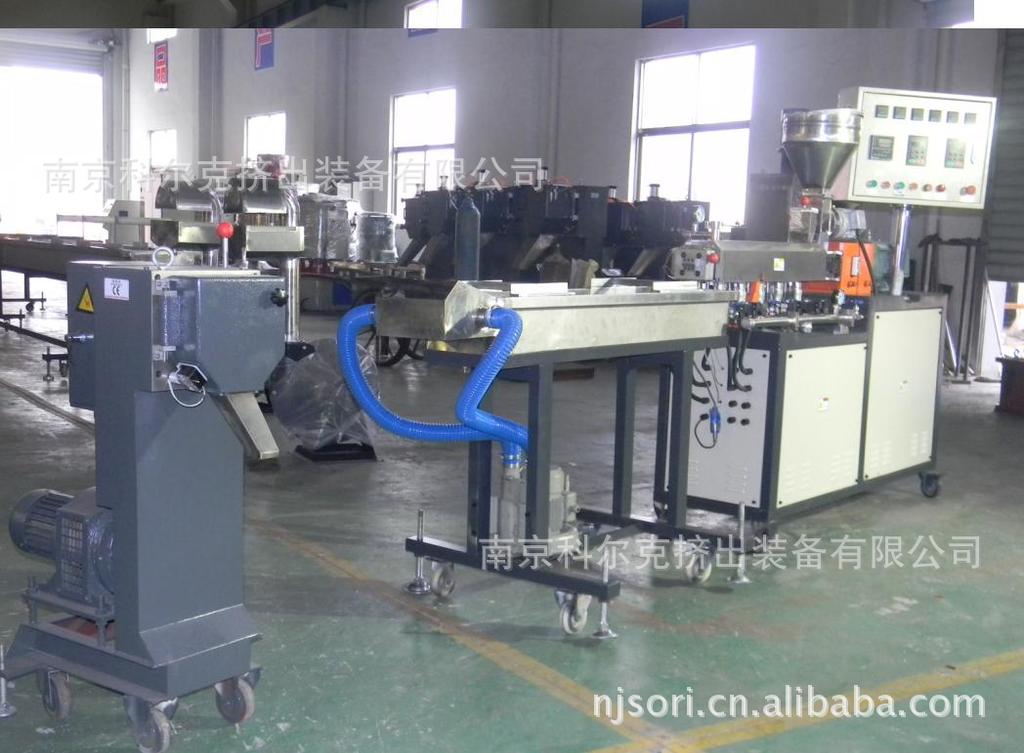

造粒机—展示

属性及图片仅供参考，详情欢迎来电或在线咨询

SHJ系列同向平行双螺杆挤出机组特点：

2 主机采用积木式原理设计，其螺杆构型、筒体结构、长径比、加料与排气位置数量、换网与切粒方式，电仪自控模式等均可按物料体系与工艺变化调整，实现了广泛多功能、多用途通用性和适应特定要求专用性的统一兼顾；

2视不同物料工艺与用途需求，在常规A系列（n<600r/min，T/A3<6）产品的基础上新近又推出更高扭矩的高速B系列（n≥600r/min，T/A3<6）,为各层面用户提供更为宽广的选择余地；

2 多种形式的计量加料结构与系统，单螺杆、双螺杆、空心弹簧式、啮合与非啮合等，可涵盖适应各类物料状态；

2各具特色的造粒系统：水冷拉条切粒、风冷拉条切粒、风冷模面热切粒、偏心水雾热切粒及水下模面热切粒等，按需推荐选用；

2电仪自控系统：采用传统继电器电气控制，温控为先进数字式温控表PID调节，主机、喂料实现联锁控制，操作面板具有加热断线报警和主辅机运行，报警指示等，按钮操作。操作维护方便，经济性好。

2低振动、低噪音，整机可无基础安装，放置于平整地面即可。

SHJ20机典型物料作业能力一览表（参考值）

一、       SHJ20技术参数

  双螺杆长径比40：1

  双螺杆电机功率5.5KW交流

二、       机组配置

A、          SHJ 20双螺杆混炼挤出机组

a、齿轮减速箱

1）           减速比：3：1

2）           输出轴转速：0~500rpm

3）           输入轴转速：Max1500rpm

4）           主机传动箱减速与扭矩分配部分合为一体，采用平行三轴式设计，结构紧凑。减速、扭矩分配及两根输出轴径向轴承均使用NSK轴承。

b、润滑油冷却系统

1）           油泵电机0.55KW

2）           润滑油型号：上海海牌6402中负荷齿轮油，型号85W/90GL-4

3）           冷凝器型号：SL-303

4）           润滑油泵型号：CB-B6

c、主机电机

1）           主机电机：5.5KW（交流电机）

2）           电机转速(MAX)：1500RPM

3）           品牌：西门子贝德

d、螺杆

1）           螺杆直径：Φ21.7mm

2）           L/D=40:1

3）           螺杆为积木式

4）           螺杆芯轴为40CrNiMoA材质，螺纹元件与芯轴为渐开线联结，强度高，承载负荷大，拆装组合方便。

5）           螺杆元件材质为优质高速工具钢W6MO5Cr4V2,高温真空淬火热处理。

6）           整体硬度HRC62~64。

e、料筒

1）           机筒材质选用45钢为基体，八字孔采用双合金衬套，耐磨合金a-101（Fe-Cr-Ni-B+Carbide）硬度HRC60-64，机筒长度L=120mm/节。

2）           第一节筒体为喂料筒体，第六节筒体为排气筒体，第七节筒体为挤出筒体，其余筒体为闭口筒体.

3）           软水循环系统

1. 机筒内采用软水冷却
2. 意大利进口电磁阀
3. 水管采用紫铜管镀铬处理
4. 冷却形式：水冷
5. 冷却泵：120W
6. 水箱容量：30L

f、加热系统

控温段      料筒段        加热片型式

              第一段            进料

一区        第二段            铸铜

二区        第三段            铸铜

三区        第四段            铸铝

四区        第五段            铸铝

五区        第六段            铸铝

六区        第七段            铸铝

用熔温热电偶专测物料熔融温度，用压力传感器专测物料压力。

h、真空脱气装置

1）SK-0.15水环真空泵，淄博联谊真空泵厂

2）驱动电机：0.75KW交流

3）最大吸气量：9m3/h

4）工作液量：0.2 m3/h

j、电气控制系统

1、           3X380V，交流50Hz.

2、           主要电器控制元件为西门子产品

3、           控制按钮为西门子产品

4、           双螺杆电机为交流电机功率5.5KW，双螺杆主机调速装置为日本宫川变频调速器

5、           喂料机调速装置为日本宫川变频调速器

6、           温控仪表采用日本RKC公司产品，双通道智能型，每区一温控

7、           压力表量程为0~25Mpa

8、           电磁阀采用意大利进口电磁阀CEME9313

9、           加热由温控表通过固态继电器控制，采用耐高温导线

10、       电器控制柜控制包括：温控系统；驱动系统；联锁联控系统

k、联锁控制系统

1、油润滑系统与主机联锁，即启动油泵后，才能启动主机。

2、喂料系统与主机联锁，即启动主机后，才能启动喂料机。

3、压力系统与主机联锁，即过压时，主机及喂料均停止工作。

4、电流与主机联锁，即过电流时，主机及喂料均停止工作。

B、          备品备件

1、           双螺杆机筒铸铝加热器                              一付

2、           传动箱输入、输出油封各一件                        三件

3、           双螺杆螺杆元件                                 ~200mm

4、           随机五金工具箱                                    一件

三、       资料：

  电器安装图纸一套，双螺杆挤出机说明书一本，变频器说明书一本，温控表说明书一本，及螺杆组合图一份.

     本公司是以设计、制造同向积木式平行双螺杆挤出造粒机及零配件为主导产品的专业厂家。多年来，一直致力于橡塑机械产品的制造和开发，在总结了大量实践经验的基础上，吸收百家之精华，开发研制出新型的高扭矩、高转速、高产量的SHJ系列双螺杆挤出机，SHJS系列双阶式单、双螺杆复合混炼挤出造粒机组，SJ系列单螺杆废膜回收造粒机组；对各类塑料等高分子材料的均质、塑化、着色、共混、填充、增强及回收等作业具有更加广泛的应用。

     公司宗旨：质量第一、信誉至上、科技精品、优质服务。
     本公司产品销售遍及全国各地，并成功销往美国、日本、埃及、加拿大、澳大利亚、北美、中东及东南亚地区，取得了良好的应用业绩。所售产品实行三包，终身维修，并免费提供工程塑料行业的技术咨询
