概 述

     该系列产品是硅力电子科技推出的一款高性价比直流无刷行星减速电机。电机采用高性能烧结铷铁硼进行转子制造，进口HALL元件作为传感器，行星减速机构采用全钢结构。产品具有低发热、高效节能、工作平稳、高强度、大定位转矩、过载能力强、低噪音、优美外型、小体积、高可靠性、长寿命、免维护等一系列优点。额定转矩可选：1.72N.m-7.43N.m，供电可选：12V/24V，转速可选：55Rpm-165Rpm。电机配合驱动闭环控制实现1：100的调速范围，空间定位触发为120/240度，安装方式为立式。该系列产品广泛适用于类似于广告灯箱管道驱动、长期工作、超长寿命、低噪音等要求的电机驱动工作场合。可为用户非标制造。

技术参数

·定位触发：120/240度三相直流无刷电机   ·内置方波HALL传感器，供电<+9V，最大消耗电流12mA

·极   数：4Pole                        ·额定电压：12V/24V

·额定转矩：1.72N.m-7.43N.m             ·定位转矩：额定转矩*0.40

·峰值转矩：额定转矩*3.50                ·连续堵转转矩：额定转矩*1.20

·额定电流：1.94A -6.22A                 ·额定转速：55Rpm-165Rpm

·空载转速：额定转速*1.25                ·绝缘等级：B级

·出线方式：700mm后出线/8线（无内置驱动）·整机效率：最大75%

·整机外径：36-0.15mm                    ·减速器最大承受转矩：20N.m

·空载回差：2.0°                        ·噪   音：<45 dB

·温   升：<50K                          ·安装方式：立式

·环境温度：-45℃-+65℃（无内置驱动）    ·工作湿度：<85%（20+/-5℃）

·注：驱动内置式电机：4线（Vcc、0V、SP、FR）/-5℃-+45℃/开环控制/0-5V给定/1：10调速/3A限流

主要型号及规格

无内置驱动

36BLM3A125-02-12V-55R-35W   36BLM3A120-02-12V-103R-35W   36BLM3A120-02-12V-165R-35W

36BLM3A125-02-24V-55R-35W   36BLM3A120-02-24V-103R-35W   36BLM3A120-02-24V-165R-35W

36BLM3A145-02-12V-55R-56W   36BLM3A140-02-12V-103R-56W   36BLM3A140-02-12V-165R-56W

36BLM3A145-02-24V-55R-56W   36BLM3A140-02-24V-103R-56W   36BLM3A140-02-24V-165R-56W

内置式驱动

36BLM3A150-02-24V-55R-35W-A 36BLM3A145-02-24V-103R-35W-A 36BLM3A145-02-24V-165R-35W-A

36BLM3A170-02-24V-55R-56W-A 36BLM3A165-02-24V-103R-56W-A 36BLM3A165-02-24V-165R-56W-A

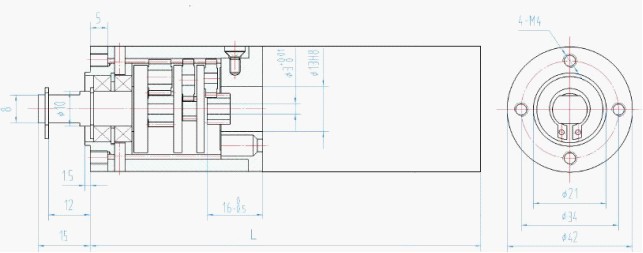

安装尺寸图

单位：mm

注：在安装/拆卸耦合部件到电机轴端时，不要用力敲打轴端。竭力使轴端对齐到最佳状态，防止振动和轴承损坏。
