■使用范围

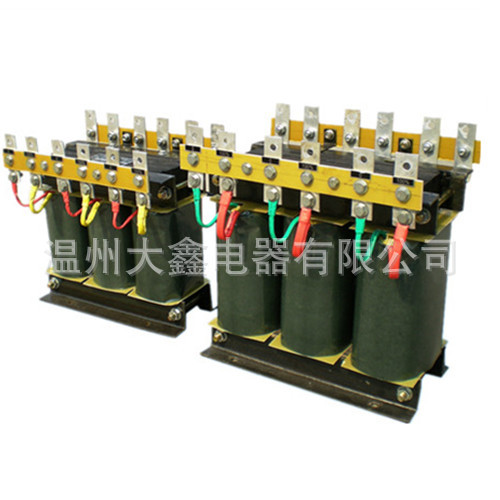

QZB型系列自耦变压器适用于交流50HZ,额定电压380V,额定输出容量300KW以下的三相鼠笼型感应电动机,作不频繁操作条件下的降压起动,利用变压器降压的特点,降压低电动机的起动电流，以改善电动机起动时对输电网络的影响。变压器符合GB14048.4及相关标准.

■产品特点

降压低电动机的起动电流，以改善电动机起动时对输电网络的影响。

■结构特征

1、自耦变压器的额定工作电压为380V，接线为100%端。
2、本系列变压器具有65%,80%两组起动电压抽头,若需要较小的起动转矩时可选用65%抽头,此时起动电流小，对电网影响小；较大矩时可选用80%抽头；本变压器可装配在XJ01,XJ03,JJ1系列自耦减压起动箱中作主要配件。
3、起动时间：对于所有工作制级别，自耦变压器的一次起动时间应不超过15S。对于处有工作制级别，自耦变压器对于快速连续两次起动，在进行再次起动前，应允许自耦变压器冷却到周围空气温度。自耦变压器仅作长时间间歇起动用。有适宜在频繁操作条件下使用。

■规格型号及安装尺寸

■正常使用条件

1、自耦变压器的额定工作电压为380V，接线为100%端。
2、本系列变压器具有65%,80%两组起动电压抽头,若需要较小的起动转矩时可选用65%抽头,此时起动电流小，对电网影响小；较大矩时可选用80%抽头；本变压器可装配在XJ01,XJ03,JJ1系列自耦减压起动箱中作主要配件。
3、起动时间：对于所有工作制级别，自耦变压器的一次起动时间应不超过15S。对于处有工作制级别，自耦变压器对于快速连续两次起动，在进行再次起动前，应允许自耦变压器冷却到周围空气温度。自耦变压器仅作长时间间歇起动用。有适宜在频繁操作条件下使用。
