电磁流量计由电磁流量传感器和转换器配套组成，用以测量管道内各种导电流体或液固二相介质的体积流量。它广泛应用于化工、食品、制糖、酿酒、冶金、造纸、水利、环保、印染、石油、煤炭等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰乳、污水、给排水、双氧水、啤酒、麦汁、各种饮料等导电液体介质的体积流量。

二、主要特点

1．流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。
2．测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命极长。
3．由于感应电压信号是在整个充满磁场的中间中形成的，是管道载面上的平均值因此传感器所需的直管段较短，长度为5倍的管道直径。
4．多种电极及内衬材料，可满足耐腐蚀、耐磨损的要求。
5．HSBLDE转换器采用国际最新最先进的单片机和表面贴装技术，性能可靠、精度高、功耗低、零点稳定、参数设定方便，点击中文显示LCD，显示累积流量，瞬时流量、流速、流量百分比等。
6．双向测量系统，可测正向流量，反向流量，采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

三、工作原理

电磁流量计是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是固态金属，而是具有一定电导率的流体。当导电的流体在处于磁场中的测量管内作切割磁力线运动时，则在运动的流体内产生感应电动势。电动势用一对金属电极检测出并送至转换器通过智能化处理，然后转换成标准信号4～20mA和0～1kHz输出。
其感应电动势E可用下式表示：


式中：K=仪表常数
B=磁感应强度
V=测量管截面内的平均流速
D=测量管的内径

三、技术指标

1．公称压力：普通型DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000)—0.6MPa。
高压型DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。
2．准确度等级：0.2、0.5（示值误差）
3．流速范围： （0.1～15）m/s
4．流体电导率：≥5uS/cm
5．防护等级：IP65（防喷水型）、IP68（潜水型）
6．流体温度：（-30～+180）℃
7．工作环境：（-25～+55）℃，5%～95%RH
8．连接方式：法兰连接（GB9119—1988）或ANSI标准
9．输出信号：（0～1）kHz、（4～20）mA或（0～10）mA
10．供电电源：220VAC、50Hz或24VDC。

四、流量计内径、流速与流量关系曲线图

五、流量范围表

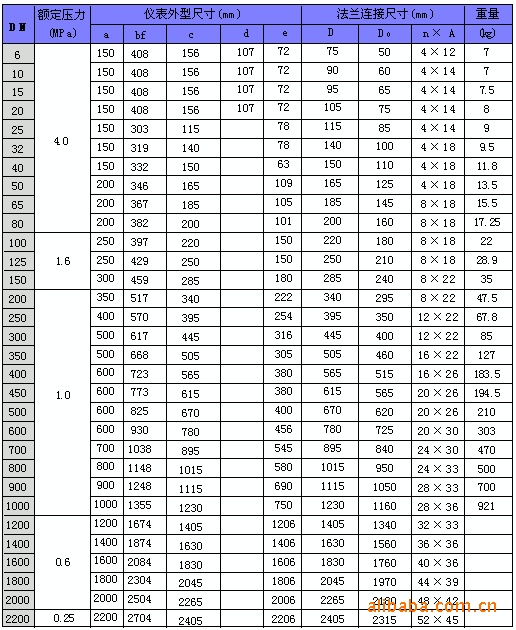

六、一体式流量计外形尺寸及重量



  DN6-20

DN 25-2000

转换器外观尺寸(mm3)
宽×高×深：165×215×70

转换器安装尺寸（墙壁挂式）

八、安装位置注意事项

电磁流量计安装时测量电极的轴线必须近似于水平方向，测量管道内应完全充满液体。流量计的前方最少要有5D（D为流量计内径）长度的直管段，后方最少要有3D长度的直管段，流体的流动方向和流量计的箭头方向一致。管道内如有真空会损坏流量计的内衬，需特别注意。流量计附近应无强电磁场，并有充裕的空间，以便安装和维护。若测量管道有振动，在流量计的两边应有固定的支座。测量不同介质的混合液体时混合点与流量计之间的距离最少要有30D（D为流量计内径）长度。为方便今后流量计的清洗和维护，应安装旁通管道。安装聚四氟乙烯内衬的流量计时，连接两个法兰的螺栓应注意均匀拧紧，否则容易压坏聚四氟乙烯内衬，最好用力矩扳手。

九、型号选择

规  格 代  码

说  明

企标

HSB

昆山恒思博自动化

仪表种类

LDB

普通型电磁流量计

LDE

智能型电磁流量计

通径代码

XXX

例：100表示DN100 若通径后接I表示插入式

电极形式

1

标准固定式

2

刮刀式

3

可拆卸更换式

电极材料

0

不锈钢

1

铂

2

哈氏B（HB）

3

钽Ta

4

钛Ti

5

哈氏C (HC)

内衬材料

3

氯丁橡胶

4

聚氨酯橡胶

5

F4

6

F46

7

F40

8

P0

9

PPS

额定压力

4.0

DN10-80

1.6

DN100-150

1.0

DN200-1000

0.6

DN1100-2000

0.25

DN2200

工作温度

E

＜80℃

H

＜180℃

接地环

0

无接地环

1

有接地环

防护等级

0

IP65

1

IP68

转换器形式

0

一体式

1

分体式

通讯

0

无

1

RS485

2

Hart

3

PA总线

4

FF总线

外壳材料

0

碳钢

1

不锈钢

表体法兰

0

碳钢

1

不锈钢

安装配对法兰

0

不带

1

带

供电电源

0

220V

1

24V

2

电磁供电

仪表量程

XXX

例：（100）表示最大量程100m3/h
