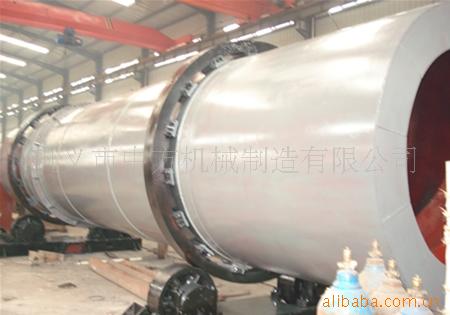

粉煤灰烘干机技术 近年来我国水泥工业的资源综合利用取得重大突破，水泥行业消纳的废弃物在全国固体废弃物利用总量中超过80%。水泥行业通过采用少熟料、多微粉、低成本水泥生产技术，可以最大限度地消耗电力、冶金、煤炭工业生产的粉煤灰、矿渣、煤矸石和其他工业废渣。我国传统水泥生产工艺采用熟料、混合材混合磨粉，磨机产量低、能耗高，矿渣等废渣仅作为混合材使用，掺入量不超过30%。采用熟料、矿渣分别粉磨工艺，利用矿渣等微粉在高细状态下活性好可作为水泥主要组分的特点，配制“勾兑”水泥，混合材掺量达到50%-60%，可大幅度降低水泥生产成本。利用工业废渣生产的水泥，基于各种废渣微粉掺合料的合理匹配，能提高混凝土的致密性，形成低致密、高密度、低缺陷的混凝土结构，大大提高混凝土的使用寿命。我国每年产生的矿渣等工业废弃物达15亿-16亿吨，粉煤灰和煤矸石达4亿-6亿吨，在部分地区泛滥成灾。充分利用当地廉价的粉煤灰、矿渣等废弃资源生产低成本高性能绿色水泥，是各地区水泥制造转型的重要途径。 节能降耗是建设节约型社会、创建和谐社会的重要条件，也是水泥企业利润增长的最有效途径。节能在于提高效率，而决定粉磨效率提高的关键，在于降低原料的含水率。由于粉煤灰、矿渣等进厂时水份过大，不利于研磨，造成粉磨系统产量低、饱磨及糊磨等磨内工况恶化现象，进磨前必须首先烘干脱水。因此，粉煤灰烘干机的出品为粉煤灰的综合利用提供好的发展前景。新型粉煤灰烘干机高产节能技术是生产粉煤灰、矿渣等微粉必须配套的关键设备，在提升水泥节能方面，较离心式脱水设备、旧立式烘干机，在设计理念、节能效果和实际应用中都有很大的突破。 旧立式烘干机：设备由外置式燃烧炉、立式烘干机主机和环保设备组成，立式烘干机内部砌有耐火砖，腹腔有多组集料斗和滑料盆。其工作原理是：物料由输送设备送入立式烘干机上部，靠自身重力通过集料斗、滑料盆下降、沉落。燃烧炉产生热能，通过立式烘干机热交换后，经环保设备排出。虽然集料斗和滑料盆的角度延缓了物料下降的速度，延长了物料的热交换时间，但物料在集料斗和滑料盆滑行属中心卸料，所形成的风洞也是在用大量的热空气过滤物料，加之筒体燃烧炉的持续散热，热能利用率也仅在50%左右。该设备的优点是：占地面积小、投资少；缺点是：①煤耗高，热能利用率50%左右；②电耗高，吨干料耗电4kWh左右；③适应性差，经常发生卡料、堵料；④对供热用煤要求较严；⑤烘干质量无法控制。 以往的离心式脱水机械，设备昂贵，产能低，脱水幅度小，通常只能一次降水10％左右，尚存15---20%的含水量。新型的粉煤灰烘干机全套工艺由三大部分组成：供热系统、热交换系统和通风除尘系统。供热系统部分采用热风炉技术，热力充足、传热效果好、结构简单；热交换系统即为烘干滚筒，筒体内扬料板交错排列成螺旋形，反复扬撒物料，热交换效率极高；通风除尘系统即需配备除尘器，由于粉煤灰颗粒细、密度轻，干燥后在负压状态下，易被气流带走，导致流体介质发生变化，且含尘气体水份较大，防止被引风系统吸出排入大气造成资源浪费及环境污染，由除尘器统一收尘。 粉煤灰烘干机将湿灰先由输送机送入卧式旋切机进行破碎，以防块状物料进入烘干筒内影响烘干效果，破碎后的物料再送入烘干滚筒，筒体内有很多抄板，排列为螺旋形，通过筒体的旋转带动抄板将物料不停的抛起、扬撒，且筒壁的击打装置再次对物料进行破碎，扬起的物料与由引风系统传入的热气流充分接触，进行热交换，蒸发水分，完成干燥，由出料口排出，排出的含尘湿气经过除尘设备统一收尘。粉煤灰烘干机——节能，高效，环保。
粉煤灰烘干机工作原理粉煤灰烘干系统工作原理如下：湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到最佳干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。 工艺流程简介 旋风除尘器 → 袋式除尘器→ 风机 ↑ 打散喂料机→带式输送机→料斗→ 进料机→干燥滚筒→风力输送机→成品仓 ↑ 高效热风炉
粉煤灰烘干机对于除尘器的选择对于粉煤灰烘干的统一收尘，一般配备旋风除尘器和布袋除尘器。
特点旋风除尘器也称作离心力分离器，它是利用含细粉气流做旋转运动时产生的离心力，把细粉从气体中分离出来。被广泛应用在对流干燥系统中，是从气体中收集产品的主要设备。旋风除尘器结构简单，制造方便，只要设计合理，制造恰当，可以获得很高的分离效率。可以把随引风系统排出的湿气中大颗粒产品捕捉收集，但当气体中含的粒子非常细时，由于本身比重较轻，采用旋风除尘效果不佳。
介绍布袋除尘器（袋滤器或袋式除尘器）经常作为从干燥尾气中分离粉状产品的最后一级气固分离设备，是截留尾气中粉体的最后一道防线。布袋除尘器的特点是捕集效率高，可以说，在众多的气固分离设备中，它的捕集效率是其它设备所不及的，特别是捕集20μm以下的粒子时更加明显，效率达到99%以上。粉煤灰烘干机配备布袋除尘器可将旋风除尘器未捕集的细粉微粉二次回收，防止粉尘排入大气造成资源浪费和环境污染。
粉煤灰烘干机的主要技术参数| 产品规格 | 生产能力 (t/h) | 功率 (kw) | 筒体转速 (r/min) | 减速机型号 | 重量 (t) |
| Φ0.6×8 m | 1.5-2.8 | 4 | 8 | JZQ 250-16-Ⅰ | 5.1 |
| Φ0.8×10 m | 3.0 | 4 | 7.5 | JZQ 350-16-Ⅰ | 6.9 |
| Φ10×10 m | 3.3-4.9 | 5.5 | 5.8 | JZQ 400-16-Ⅰ | 7.5 |
| Φ1.2×10 m | 4-6 | 7.5 | 4.8 | ZL 50-16-Ⅰ | 13.5 |
| Φ1.5×12 m | 4-6 | 10 | 4.8 | JZQ 500-Ⅲ-2F | 18.9 |
| Φ1.5×15 m | 7-12 | 18.5 | 4.8 | ZQ 500Ⅲ-2F | 21 |
| Φ1.8×12 m | 7-12 | 18.5 | 4.1 | JZQ 50-16Ⅱ-2 | 22.83 |
| Φ2.2×12 m | 12 | 18.5 | 3.2 | JZQ 650-Ⅲ | 37.6 |
| Φ2.2×14 m | 12 | 22 | 3.2 | JZQ 650-Ⅲ | 40 |
| Φ2.2×16 m | 10-13 | 30 | 3.2 | JZQ 750-Ⅲ | 45 |
| Φ2.4×14 m | 10-14 | 30 | 3 | JZQ 750-Ⅲ | 51 |
| Φ2.4×18 m | 25 | 37 | 3 | ZL 85-13-Ⅰ | 54 |
| Φ2.4×20 m | 32-36 | 37 | 3 | ZL 85-13-Ⅰ | 54.14 |
| Φ3×20 m | 40-50 | 55 | 2.59 | ZL 100-16-Ⅰ | 78 |
| Φ3×25 m | 45-58 | 75 | 2.59 | ZL 100-16-I | 104.9 |
1、烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件 一律清查，清擦，清理干净完备齐全。 2、由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行： （一）划基础线，在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑 机座安装后不被遮盖。 （二）安装底座与拖轮 铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把 基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。 （三）安装筒体及滚圈 先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状 接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。 （四）安装大齿轮 安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好 并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格 。 （五）安装小齿轮、减速机、电机 根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位 置。 （六）安装齿轮罩，使其与齿轮的边缘距离匀称。 3、上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安 装复查，调试工作同步进行，以确保烘干机的安装质量。
烘干机的操作与保养1、烘干机的干燥效率高低，很大程度上取决于燃烧室的好坏，因此，在烘干机操作过程中，必须对燃烧 室、鼓风机和除尘吸尘设备加以特别的注意。 2、在开动烘干机前一个小时点燃炉子，检查所有的附属设备，包括烘干机的各个传动部分，支拖部分等 ，都应当紧固、正常、滑滑、可靠方可开车。 （一）点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和 鼓风机、除尘器等。 （二）开启烘干机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。 （三）开动烘干机的步骤是先启动烘干机电机，后开动运输湿料设备，再启动干料运送设备，形成连续均 匀的作业程序。 3、在烘干机运转过程中要经常检查各部分轴承的温度，温度不得超过50℃，齿轮声响应平稳，传动、支 托和筒体回转应无明显的冲击、振动和传动，还应该经常做好设备的检查、维护和保养工作，其内容应包 括： （一）全部螺栓紧固件不应有松动现象。 （二）要经常注意滚圈和挡轮，拖轮的接触情况。 （三）挡风圈，齿轮罩不应有翅裂和摩擦撞损情况。 （四）各部位应按下表进行正常润滑。 润滑点： 润滑材料 润滑时间及周期电 机 钠钙脂 6个月 减速机轴承 钙基脂 6个月 减速机齿轮 10﹟油 换/3个月 传 动 轴承 钙基脂 2次/班 支 托 轴承 钠钙油脂 6个月 挡 轮 轴承 钠钙油脂 6个月
烘干机的故障与排除1、烘干后的物料水分含量大于规定数值，其消除方法是控制烘干机的生产能力，加大或减少热量的供给 。 2、滚圈对筒体运转有摆动，其原因是滚圈的凹形接头侧面没有夹紧，消除方法是用垫板使滚圈和凹形接 头保持均匀且夹紧适当，防止过紧而容易发生事故。 3、大齿轮与小齿轮的啮合间隙被破坏，其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据 磨损情况进行车削或更换，也可以反面安装或成对更新。 4、通体振动，其原因是a.拖轮装置与底座连接被破坏，消除方法是校正紧固连接部位，使其处于正确位 置；b.滚圈侧面磨损，消除方法是根据磨损彻程度，对滚圈进行车削或更换. 粉煤灰烘干机技术 近年来我国水泥工业的资源综合利用取得重大突破，水泥行业消纳的废弃物在全国固体废弃物利用总量中超过80%。水泥行业通过采用少熟料、多微粉、低成本水泥生产技术，可以最大限度地消耗电力、冶金、煤炭工业生产的粉煤灰、矿渣、煤矸石和其他工业废渣。我国传统水泥生产工艺采用熟料、混合材混合磨粉，磨机产量低、能耗高，矿渣等废渣仅作为混合材使用，掺入量不超过30%。采用熟料、矿渣分别粉磨工艺，利用矿渣等微粉在高细状态下活性好可作为水泥主要组分的特点，配制“勾兑”水泥，混合材掺量达到50%-60%，可大幅度降低水泥生产成本。利用工业废渣生产的水泥，基于各种废渣微粉掺合料的合理匹配，能提高混凝土的致密性，形成低致密、高密度、低缺陷的混凝土结构，大大提高混凝土的使用寿命。我国每年产生的矿渣等工业废弃物达15亿-16亿吨，粉煤灰和煤矸石达4亿-6亿吨，在部分地区泛滥成灾。充分利用当地廉价的粉煤灰、矿渣等废弃资源生产低成本高性能绿色水泥，是各地区水泥制造转型的重要途径。
节能降耗是建设节约型社会、创建和谐社会的重要条件，也是水泥企业利润增长的最有效途径。节能在于提高效率，而决定粉磨效率提高的关键，在于降低原料的含水率。由于粉煤灰、矿渣等进厂时水份过大，不利于研磨，造成粉磨系统产量低、饱磨及糊磨等磨内工况恶化现象，进磨前必须首先烘干脱水。因此，粉煤灰烘干机的出品为粉煤灰的综合利用提供好的发展前景。新型粉煤灰烘干机高产节能技术是生产粉煤灰、矿渣等微粉必须配套的关键设备，在提升水泥节能方面，较离心式脱水设备、旧立式烘干机，在设计理念、节能效果和实际应用中都有很大的突破。
旧立式烘干机：设备由外置式燃烧炉、立式烘干机主机和环保设备组成，立式烘干机内部砌有耐火砖，腹腔有多组集料斗和滑料盆。其工作原理是：物料由输送设备送入立式烘干机上部，靠自身重力通过集料斗、滑料盆下降、沉落。燃烧炉产生热能，通过立式烘干机热交换后，经环保设备排出。虽然集料斗和滑料盆的角度延缓了物料下降的速度，延长了物料的热交换时间，但物料在集料斗和滑料盆滑行属中心卸料，所形成的风洞也是在用大量的热空气过滤物料，加之筒体燃烧炉的持续散热，热能利用率也仅在50%左右。该设备的优点是：占地面积小、投资少；缺点是：①煤耗高，热能利用率50%左右；②电耗高，吨干料耗电4kWh左右；③适应性差，经常发生卡料、堵料；④对供热用煤要求较严；⑤烘干质量无法控制。
以往的离心式脱水机械，设备昂贵，产能低，脱水幅度小，通常只能一次降水10％左右，尚存15---20%的含水量。新型的粉煤灰烘干机全套工艺由三大部分组成：供热系统、热交换系统和通风除尘系统。供热系统部分采用热风炉技术，热力充足、传热效果好、结构简单；热交换系统即为烘干滚筒，筒体内扬料板交错排列成螺旋形，反复扬撒物料，热交换效率极高；通风除尘系统即需配备除尘器，由于粉煤灰颗粒细、密度轻，干燥后在负压状态下，易被气流带走，导致流体介质发生变化，且含尘气体水份较大，防止被引风系统吸出排入大气造成资源浪费及环境污染，由除尘器统一收尘。
粉煤灰烘干机将湿灰先由输送机送入卧式旋切机进行破碎，以防块状物料进入烘干筒内影响烘干效果，破碎后的物料再送入烘干滚筒，筒体内有很多抄板，排列为螺旋形，通过筒体的旋转带动抄板将物料不停的抛起、扬撒，且筒壁的击打装置再次对物料进行破碎，扬起的物料与由引风系统传入的热气流充分接触，进行热交换，蒸发水分，完成干燥，由出料口排出，排出的含尘湿气经过除尘设备统一收尘。粉煤灰烘干机——节能，高效，环保。
粉煤灰烘干机工作原理粉煤灰烘干系统工作原理如下：湿粉煤灰由供料装置进入三层滚筒的内层,实现顺流烘干, 粉煤灰在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到最佳干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此达到干燥效果，完成干燥过程。
工艺流程简介
旋风除尘器 → 袋式除尘器→ 风机
↑
打散喂料机→带式输送机→料斗→ 进料机→干燥滚筒→风力输送机→成品仓
↑
高效热风炉
粉煤灰烘干机对于除尘器的选择对于粉煤灰烘干的统一收尘，一般配备旋风除尘器和布袋除尘器。
特点旋风除尘器也称作离心力分离器，它是利用含细粉气流做旋转运动时产生的离心力，把细粉从气体中分离出来。被广泛应用在对流干燥系统中，是从气体中收集产品的主要设备。旋风除尘器结构简单，制造方便，只要设计合理，制造恰当，可以获得很高的分离效率。可以把随引风系统排出的湿气中大颗粒产品捕捉收集，但当气体中含的粒子非常细时，由于本身比重较轻，采用旋风除尘效果不佳。
介绍布袋除尘器（袋滤器或袋式除尘器）经常作为从干燥尾气中分离粉状产品的最后一级气固分离设备，是截留尾气中粉体的最后一道防线。布袋除尘器的特点是捕集效率高，可以说，在众多的气固分离设备中，它的捕集效率是其它设备所不及的，特别是捕集20μm以下的粒子时更加明显，效率达到99%以上。粉煤灰烘干机配备布袋除尘器可将旋风除尘器未捕集的细粉微粉二次回收，防止粉尘排入大气造成资源浪费和环境污染。
1、烘干机的安装应严格按上装配图和基础图的要求规范施工，烘干机安装前，应对其零部件及其辅佐件
一律清查，清擦，清理干净完备齐全。
2、由于烘干机是长体大型设备，因此安装时应按此顺序和方法进行：
（一）划基础线，在基础标板上正确的作出十字线，标高线，中心标板埋设要达到使用方便，准确并考虑
机座安装后不被遮盖。
（二）安装底座与拖轮
铲平垫铁位置，划出底座，拖轮的中心线，按照图纸要求，找准底座与拖轮的安装位置，调平放正，先把
基础孔灌浆，混凝土达到一定强度时，拧紧地脚螺栓，复查合格后，再安装筒体。
（三）安装筒体及滚圈
先将滚圈装在筒体上，固定时所需要的凹状接头要一正一反交错配置，并调整垫铁的厚度，使滚圈与凹状
接头的接触保持相应的间隙，切勿一致，并点焊凹状接头螺栓头部与筒体内。
（四）安装大齿轮
安装前检查对接面接口不得有碰撞痕迹，把大齿轮与筒体接触表面清擦干净，然后将两半齿轮小心的对好
并拧紧接口螺栓，便将大齿轮装在筒体上。转动筒体，检查大齿轮的径向跳动和侧向摆动，直至校调合格
。
（五）安装小齿轮、减速机、电机
根据已装好的大齿轮，调整好大、小齿轮的啮合参数并达到设备规定要求，固定小齿轮，减速机电机的位
置。
（六）安装齿轮罩，使其与齿轮的边缘距离匀称。
3、上述工作全部做好后，进行二次灌浆，对灌浆的要求应按土建设计的有关规定进行。与灌浆有关的安
装复查，调试工作同步进行，以确保烘干机的安装质量。
烘干机的操作与保养1、烘干机的干燥效率高低，很大程度上取决于燃烧室的好坏，因此，在烘干机操作过程中，必须对燃烧
室、鼓风机和除尘吸尘设备加以特别的注意。
2、在开动烘干机前一个小时点燃炉子，检查所有的附属设备，包括烘干机的各个传动部分，支拖部分等
，都应当紧固、正常、滑滑、可靠方可开车。
（一）点燃炉子前应检查火炉、炉篦子、给料装置、燃烧室、炉坑内的炉渣、炉门、空气导管、调节阀和
鼓风机、除尘器等。
（二）开启烘干机前应检查燃料、工具、传动支托装置润滑全部轴承及摩擦面。
（三）开动烘干机的步骤是先启动烘干机电机，后开动运输湿料设备，再启动干料运送设备，形成连续均
匀的作业程序。
3、在烘干机运转过程中要经常检查各部分轴承的温度，温度不得超过50℃，齿轮声响应平稳，传动、支
托和筒体回转应无明显的冲击、振动和传动，还应该经常做好设备的检查、维护和保养工作，其内容应包
括：
（一）全部螺栓紧固件不应有松动现象。
（二）要经常注意滚圈和挡轮，拖轮的接触情况。
（三）挡风圈，齿轮罩不应有翅裂和摩擦撞损情况。
（四）各部位应按下表进行正常润滑。
润滑点： 润滑材料 润滑时间及周期电 机
钠钙脂 6个月
减速机轴承 钙基脂 6个月
减速机齿轮 10﹟油 换/3个月
传 动 轴承 钙基脂 2次/班
支 托 轴承 钠钙油脂 6个月
挡 轮 轴承 钠钙油脂 6个月
烘干机的故障与排除1、烘干后的物料水分含量大于规定数值，其消除方法是控制烘干机的生产能力，加大或减少热量的供给
。
2、滚圈对筒体运转有摆动，其原因是滚圈的凹形接头侧面没有夹紧，消除方法是用垫板使滚圈和凹形接
头保持均匀且夹紧适当，防止过紧而容易发生事故。
3、大齿轮与小齿轮的啮合间隙被破坏，其原因是a.拖轮磨损b.挡轮磨损c.小齿轮磨损其消除方法是根据
磨损情况进行车削或更换，也可以反面安装或成对更新。
4、通体振动，其原因是a.拖轮装置与底座连接被破坏，消除方法是校正紧固连接部位，使其处于正确位
置；b.滚圈侧面磨损，消除方法是根据磨损彻程度，对滚圈进行车削或更换.
