M74180立轴圆台平面磨床性能介绍

一、机床描述

本机床制造标准行业标准《JB/T9909.1—1999》、《JB/T9909.2—1999》、《JB/T9909.3—1999》。

2、机床结构

2.1外观

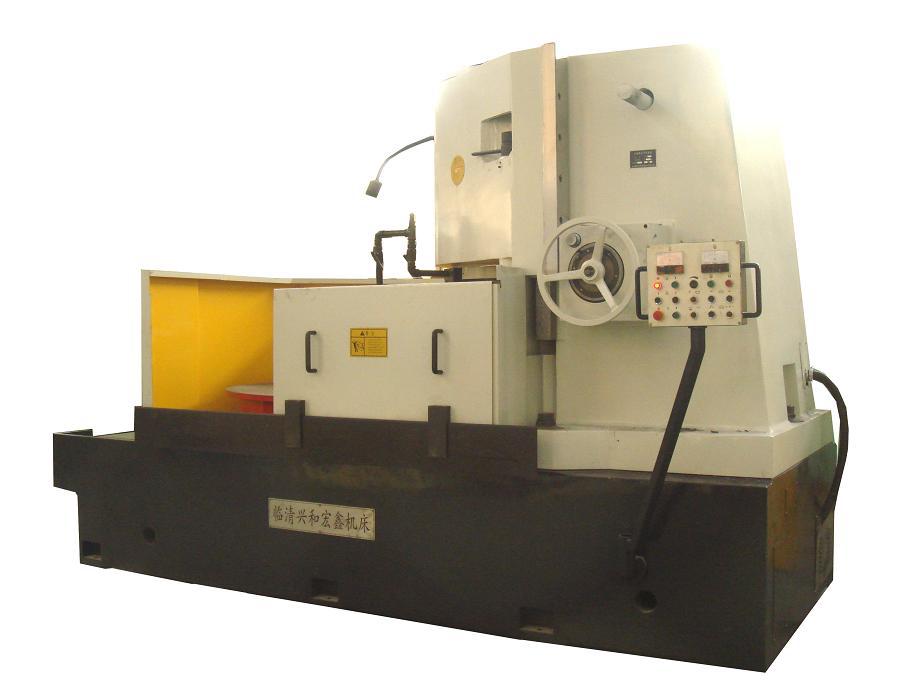

M74180立轴圆台平面磨床系立式磨头，圆形电磁工作台，采用砂轮端面磨削工件平面，结构紧凑，线条简洁明快。

2.2床身、立柱

我公司具有多年立轴圆台平面磨床设计和生产经验，经不断改进创新，现机床结构做了较大改进，提高了床身与磨头的钢性，结构更为先进。

立柱采用三点调整，结构紧凑，工作台为圆形强力电磁吸盘，磁力平滑可调，精度稳定。功率大，可控硅充退磁，并配有冷却液净化装置等特点。尤其最容易出问题的磨头部分，我们对磨头结构做了重大改革，现磨头结构为双层壁，线包全封闭，不烧电机，外吹风循环降低温度。床身比原来加宽，增加了刚度。床身宽度为1800，方便铁屑清理，提高滑鞍使用寿命。以上两项为我厂独有技术，延长机床使用寿命，节省费用，效益明显。

2.1磨头采用精密滚动轴承，扣压式电机，具有扭矩大、精度稳定、刚性好的特点。

2.2工作台旋转减速箱，由大小皮带轮，伞齿轮，大小斜齿轮带动工作台旋转，采用精密滚动轴承，保证回转精度。工作台为变频调速，带点动功能，电磁工作台能支承和夹紧工件。

3、进给

3.1滑鞍圆导轨粘贴导轨软带，大大降低了摩擦系数，保证了精度的稳定性。

3.2垂直升降采用丝杠丝母副，垂直进给采用棘爪、棘轮典型结构。

3.3各运动副间由润滑泵润滑。

4、砂轮架

4.1采用镶块砂瓦结构。

5、润滑系统

5.1自动润滑泵，强制润滑导轨。

5.2磨头轴承采用二硫化钼脂润滑。

5.3滑鞍圆导轨用油池润滑。

6、机床电气

6.1机床所用电气元件采用国内外知名品牌，保证整体机较高的可靠性，稳定性和较大的寿命。

6.2电气环境

环境温度：5℃至40℃

相对湿度：≤90%

供    电：三相交流电380V（±10%）50HZ

单    相：220V（±10%）50HZ

照明电压：AC36V

7、安全防护

7.1本设备有足够的刚性和耐磨性，抗震性能好、噪音低、密封性能好，在环境温度5℃至40℃，相对湿度≤90%的条件下，能连续工作16小时，工作稳定，适用二班制工作。

7.2本设备所有零件选用优质材料制造，所选用的机械电器元件是先进的、优质的、可靠的系列产品。

7.3本设备有完善的冷却系统，设备具有可靠的安全保护、保险措施，有效防止误操作或意外事故使机器受损或造成人身伤亡。

8、机床主要精度（按出厂合格证）

8.1工作台台面的平面度0.015mm

8.2工作台台面的端面跳动0.015mm

8.3砂轮主轴轴向窜动0.008mm

8.4砂轮主轴定心锥面跳动0.015mm

8.5试件磨削后的等厚度0.020mm

8.6试件磨削表面的粗糙度Ra1.25μm

二、M74160磨床技术参数

注：以上参数仅供参考，具体以双方签订的技术协议为准
