气动阀门 气动蝶阀工作原理

一、产品概述：

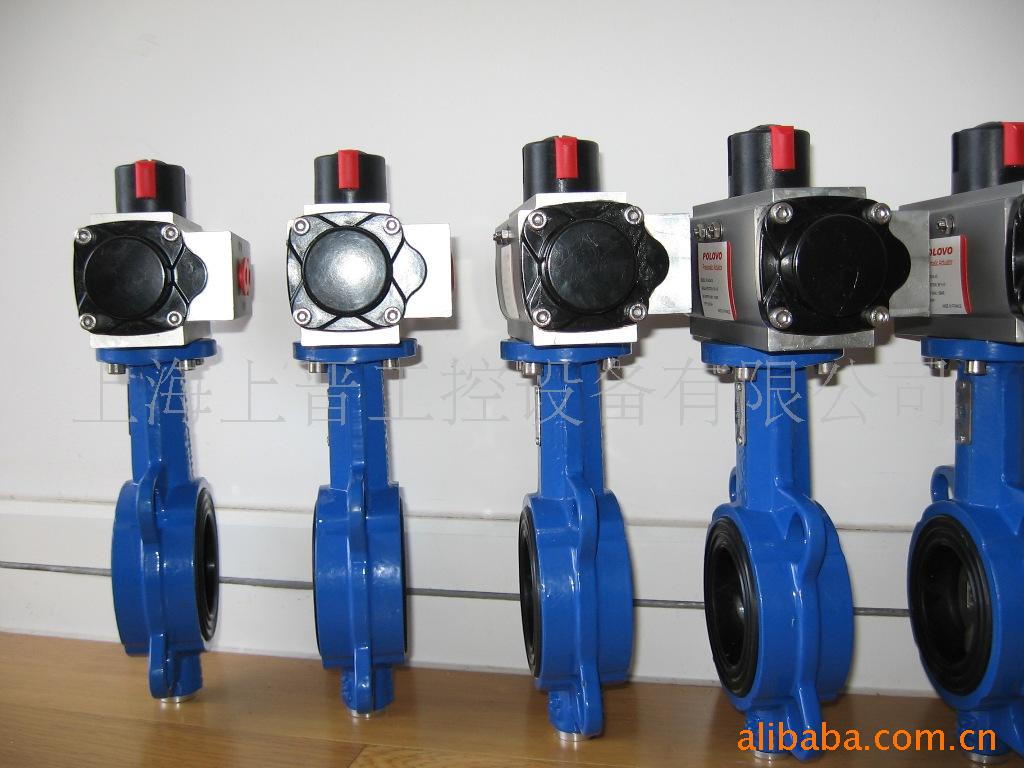

POLOVO系列气动蝶阀是由气动执行器与中线蝶阀组成,利用洁净的压缩空气作为能源,接受气动信号或电气定位器等附件信号进行工作,具有结构简单,操作方便等优点。蝶阀采用无磨损阀座设计，阀座为缓坡缓冲设计，阀板在关闭时接触到阀座缓冲坡，与阀座不产生硬性的磨擦。提高了使用寿命，从而减少了管道更换阀门频率和维修次数。性价比非常卓越。广泛应用于生产过程自动控制系统中的调节或开关操作场合。

二、气动执行器概述：
POLOVO ADA ASR系列气动执行器设计简单紧凑，风格独特，全密封、模块式、内部气路，无须连接管线外露而受损。安装电磁阀、信号回讯器、阀门定位器或其他附件都极其方便。设计上考虑到安全操作，便于维修，容易拆卸和组装。
1、? 外壳是由铝合金挤压拉制成型，表面经硬质阳极氧化处理，能够防腐、耐磨。具有重量轻，外形美观，强度和密封性能可靠。
2、?? 醇缩醛轴垫片和活塞导环有很低的磨擦阻力，能吸收活塞侧向推力。
3、? 气缸内壁是经过珩磨，减少整体运动摩擦力，在输出轴的顶部和底部、装有醇缩醛轴承，以降低旋转磨擦阻力，延长寿命。
4、?? 端盖、活塞是铝合金铸压精制而成。输出轴由316不锈钢制成。
5、?? 开度指示器直观地显示“开”或“关”的位置，容易拆除以便扳手操作。
6、? 行程调节螺丝可机械限制气动执行器的转动角度。它以现场方式调整执行器的开或关的位置。

三、产品工作条件
b)???? 使用流体：空气、无腐蚀性气体和油；
c)????? 压力范围：2-10巴（Bar）
d)???? 环境温度：标准型（使用丁晴橡胶O型圈）-20℃~+80℃
低温型（使用硅橡胶O型圈）-40℃~+80℃
高温型（使用氟橡胶O型圈）-20℃~+150℃
e)???? 行程调整：在90位置有+/-4°的可调范围: 90℃+/-4°
f)????? 润??? 滑：在正常工作条件下，不需添加润滑剂；
g)???? 安??? 装：适合室内或室外安装；
h)???? 最高使用压力：输入气压不超过10帕；

四、执行器动作原理

双作用式

A口进气、B口排气，推动两活塞分开??????                               B口进气、A口排气，推动两活塞合拢
向两边移动，输出轴逆时针方向转动????????                              向中心，移动输出轴顺时针方向转动

单作用式

A口进气、B口排气，推动两活塞分开????????                         排气或失电时，弹簧推动两活塞合拢
向两边移动，同时压缩弹簧，输出轴????????                         向中心移动，输出轴顺时针方向转动
逆时针方向转动

五、主要技术参数

六、主要零部件材料
