产品概述 |

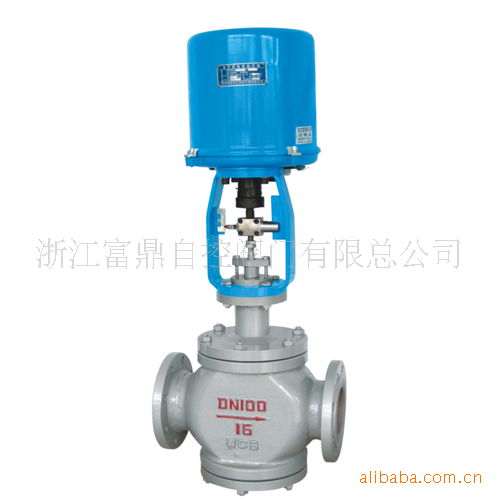

ZDLN型电子式电动双座调节阀是3810型电子式电动执行机构和 直通双座阀组成，电动执行机构内配有伺服系统，无须另配伺 服放大器，输入220V（AC）电源及4—20mA.DC信号，即可控制 阀门开度，从而达到对介质的压力、温度、流量、液位等工艺 参数的连续调节。该产品具有动作灵敏、能源取用方便、信号 传输迅速，同时具有不平衡力小，允许压差大，流量系数大等 特点，广泛应用于电力、冶金、化工、轻纺等行业的自动控制 系统。 公称通径： DN20 — 300mm 公称压力： PN1.6 — 10Mpa 固有流量特性： 直线、等百分比 工作温度： -40 — 250℃、-40 — 450℃ 信号范围（DC）： 4 — 20mA、1 — 5V 电源电压： 220V、50Hz 作用方式： 电开式（K）、电关式（B） 阀体材质： ZG25、 1Cr18Ni9Ti 、 0Cr17Ni12Mo2Ti 阀内件材质： 304 、 316L 、不锈钢堆焊司太莱合金、 17-4PH |
产品特点 |
阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
·伺服放大器采用深度动态负反馈，可提高自动调节精度。
·电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。 |
|
ZDLN型电子式电动双座调节阀零件资料 |
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti |
ZDLN型电子式电动双座调节阀技术参数 |
公称通径 DN （ mm ）
（阀座直径 DN ） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | (10) | (12) | (15) | (20) | 额定流量系数 Kv | 直 线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 额定行程 (mm) | 16 | 25 | 40 | 60 height='24' | 公称压力 PN(MPa) | 1.0 1.6 4.0 6.4 | 固有流量特性 | 直线、等百分比 | 固有可调比 | 50 | 允 许
泄漏量 | 单 座 | 硬密封：Ⅳ级 软密封：Ⅵ级 | 套 筒 | 硬密封： II 级 软密封：Ⅵ级 | 工作温度 t ( o C) | -20~200 -40~250 -40~450 -60~450 | 信号范围（ mA.DC ） | 0~10 4~20 | 作用方式 | 电关式 电开式 | 使用环境温度 ( o C) | 电动调节阀： -20~70 o C 伺服放大器： 0~50 o C | 使用环境湿度 | 电动调节阀：≤ 95% 伺服放大器：≤ 85% | 电源电压 | 220V 50Hz 380V 50Hz 24AC/DC |
*本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数
公称通径 DN （ mm ）
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 电动执行机构型 号 | 普通型 | ZAZ-60
DKZ-310 | ZAZ-60
DKZ-310 | DKZ-410 | DKZ-410
DKZ-510 | 电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | 电动执行机构推 力（ N ） | 普通型 | 400
4000 | 400
4000 | 6400 | 6400
16000 | 电子型 | 2000 | 4000 | 6000 | 8000 | 全行程
时 间
（ S ） | 普通型 | 12.5 | 20 | 32 | 48 | 电子型 | 30 | 30 | 48 | 60 | 消耗功率（ W ） | 普通型 | 28 | 35 | 电子型 | 6 | 15 | 25 | 40 |
*表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。 |
规格重量 |
ZDLN型电子式电动双座调节阀外型尺寸及重量
普通型 单位：mm
公称通径 DN
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | A | 460 | 530 | 630 | B | 230 | 230 | 260 | H 1 | 490 | 540 | 625 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H 2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H 3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | 重量 (Kg) | PN 16 40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 | PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
电子型 单位：mm
公称通径 DN
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | d | φ 155 | φ 162 | φ 170 | H 4 | 290 | 325 | 380 | L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | H 5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | H 6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | 重量 (Kg) | PN 16 40 | 10 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 | PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 |
|
ZDLN型电子式电动双座调节阀连接标准 |
连接尺寸及标准
·法兰标准：铸铁法兰按GB4216-84、铸钢法兰按GB9113-88
·法兰密封面型：PN10、PN16为凸面 PN40、PN64为凹凸面，阀体为凹面
·结构长度：GB12221-89
·夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、DIN等标准。
订货须知
订货时请用户提供以下资料：
·调节阀名称、型号
·公称通径(mm)
·公称压力 (MPa)
·额定流量系数(Kv)
·固定流量特性
·介质名称、阀前后压力、温度、流量等
·整机作用方式（电开、电关）及输入信号
·阀体、阀内件及填料材质
·附件（操作器、伺服放大器等） |
|
