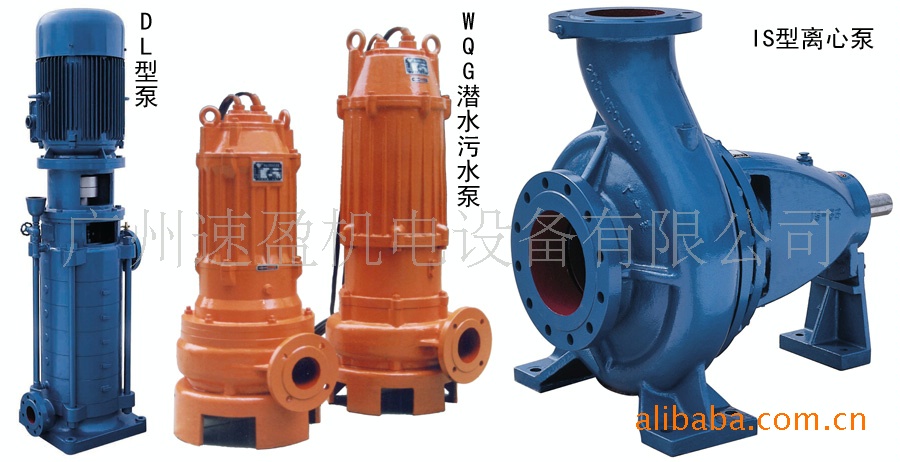

DL立式多级离心泵 广一水泵 高层建筑水泵 增压泵
典型用途：
|
| · 生活供水 |
| · 消防供水 |
| · 空调机组循环 |
· 冷却水输送
|
水泵特点：
|
· 采用国家推荐使用的高效节能产品IS型泵的水力模型，
因此水泵效率高，性能范围广 |
| · 结构上采用立式、分段形式，因而占地面积小，安装维修方便 |
· 运转安全、平稳、寿命长
|
结构说明：
|
| · 立式多级节段式结构。用螺栓把进水段、中段、出水段夹紧联成一体 |
| · 轴封可用软填料或机械密封两种结构 |
| · 通过弹性联轴器由立式电动机驱动 |
| · 出水段可旋转90°、180°、270°等四个方向 |
· 轴材料为45号钢，轴套为2Cr13，轴承瓦用铜制造，其余零件用铸铁
|
型号说明：
以 80DL54-20×3 为例 |
· 80 — 吸入口径80mm
· DL — 立式多级泵
· 54 — 设计点流量54m3/h
· 20 — 一级泵设计点扬程20m
· 3 — 级数为3级
|
性能参数：
|
| · 口径：50～150mm |
| · 流量：9～240m3/h |
| · 扬程：22～264m |
· 转速：1450r/min 性能表： 规格 | 流量 | 扬程 m | 转速 转/分 | 功率 Kw | 效率 % | 必须汽蚀余量 m | 叶轮 直径 mm | 重量 Kg | m3/h | L/s | 轴功率 | 配用功率 | 50DL12-12.5*2 | 12.6 | 3.5 | 25 | 1480 | 1.56 | 3 | 55 | 2.2 | 207 | 175 | 50DL12-12.5*3 | 12.6 | 3.5 | 37.5 | 1480 | 2.34 | 3 | 55 | 2.2 | 207 | 196 | 50DL12-12.5*4 | 12.6 | 3.5 | 50 | 1480 | 3.12 | 4 | 55 | 2.2 | 207 | 225 | 50DL12-12.5*5 | 12.6 | 3.5 | 62.5 | 1480 | 3.9 | 5.5 | 55 | 2.2 | 207 | 266 | 50DL12-12.5*6 | 12.6 | 3.5 | 75 | 1480 | 4.68 | 5.5 | 55 | 2.2 | 207 | 287 | 50DL12-12.5*7 | 12.6 | 3.5 | 87.5 | 1480 | 5.46 | 7.5 | 55 | 2.2 | 207 | 321 | 50DL12-12.5*8 | 12.6 | 3.5 | 100 | 1480 | 6.24 | 7.5 | 55 | 2.2 | 207 | 342 | 50DL12-12.5*9 | 12.6 | 3.5 | 112.5 | 1480 | 7.03 | 11 | 55 | 2.2 | 207 | 402 | 50DL12-12.5*10 | 12.6 | 3.5 | 125 | 1480 | 7.83 | 11 | 55 | 2.2 | 207 | 423 | 65DL30-15*2 | 30 | 8.33 | 30 | 1480 | 3.89 | 5.5 | 63 | 2.5 | 214 | 280 | 65DL30-15*3 | 30 | 8.33 | 45 | 1480 | 5.83 | 7.5 | 63 | 2.5 | 214 | 350 | 65DL30-15*4 | 30 | 8.33 | 60 | 1480 | 7.78 | 11 | 63 | 2.5 | 214 | 436 | 65DL30-15*5 | 30 | 8.33 | 75 | 1480 | 9.7 | 11 | 63 | 2.5 | 214 | 486 | 65DL30-15*6 | 30 | 8.33 | 90 | 1480 | 11.67 | 15 | 63 | 2.5 | 214 | 544 | 65DL30-15*7 | 30 | 8.33 | 105 | 1480 | 13.61 | 15 | 63 | 2.5 | 214 | 590 | 65DL30-15*8 | 30 | 8.33 | 120 | 1480 | 15.56 | 18.5 | 63 | 2.5 | 214 | 694 | 65DL30-15*9 | 30 | 8.33 | 135 | 1480 | 17.5 | 22 | 63 | 2.5 | 214 | 765 | 65DL30-15*10 | 30 | 8.33 | 150 | 1480 | 19.45 | 22 | 63 | 2.5 | 214 | 811 | …………………………………… |
|
