产 品 规 格 书
PRODUCT SPECIFICATION【1】适用范围 SCOPE

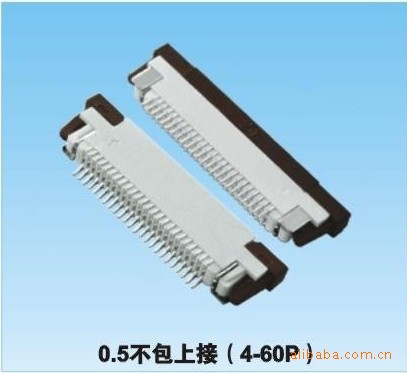

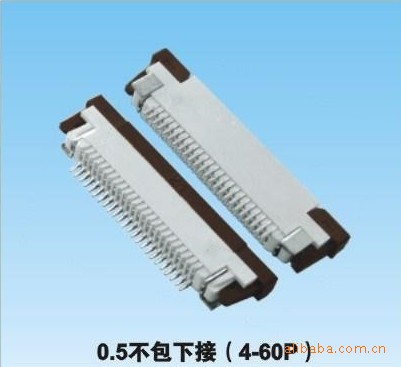

本规格书适用于：0.5间距柔性扁平电缆连接器（有锁式）
This specification covers the 0.5mm Pitch FPC/FFC Connectors（series Locking）
【2】产品名称及型号 PRODUCT NAME AND PART NUMBER
产品名称Product Name | 产品型号Part Number |
FFC/FPC扁平电缆连接器 | 0.5K-DX-nPWB |
|
|
【3】定格 RATINGS
项目 Item | 规 格 Requirement | ||
最大容许电压 Rated Voltage(MAX) | 50V | [AC/DC(有效值 Virtual value)50Hz] | |
最大容许电流 Rated Current(MAX) | 0.4A | ||
使用温度范围 Ambient temperature Range | -20℃～ +85℃ | ||
【4】性能 PERFORMANCE
4.1电气性能 Electrical Performance
项目Item | 条 件 Test Condition | 规格Requirement | |
4.1.1 | 接触电阻 Contact Resistance | 适合FPC/FFC嵌合；开放电压20mV以下；短路电流10mA的状态下测定。 Mate applicable FPC/FFC and measure by dry circuit，20mV MAX，10mA. | ≤20 mΩMAX |
4.1.2 |
绝缘电阻 Insulation Resistance | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加DC 500V下测定。 Mate applicable FPC/FFC and apply 500V DC between adjacent terminal or ground. | 500MΩMIN |
4.1.3 |
耐电压 Dielectric | 适合FPC/FFC嵌合；相邻端子间或端子与地面间加AC 200V（有效值）历时1分钟下测定。 Mate applicable FPC/FFC and apply 200V AC（virtual value）for 1minute between adjacent terminal or ground. | 无击穿现象 No Breakdown |
4.2机械性能 Mechanical Performance
项目Item | 条 件 Test Condition | 规格Requirement | |
4.2.1 | 锁紧力及拔出力 Locking and Withdrawal Force | 适合0.3mm厚的FFC；用每分钟25±3mm的速度；平行地插入、锁紧、拔出。 Insert and extract applicable FFC at the speed rate of 25±3mm/minute. | 锁紧力Locking 1.96*n (N) MAX 拔出力Withdrawal 0.49*n (N) MIN |
4.2.2 | 端子保持力 Terminal /Housing Retention Force | 以用每分钟25±3mm的速度平行向外拉 Pull the terminal at the speed rate of 25±3mm per minute | 3.92N MIN |
4.3环境和其他性能 Environmental Performance and Others
项目Item | 条 件 Test Condition | 规格Requirement | ||
4.3.1 | 重复插拔 Repeated Insertion and Withdrawal | 无通电状态；以10次/分钟的速度插拔20次 Insertion and withdrawal actuator up to 20 cycles at the speed rate of less than 10 cycles/minute | 接触抵抗 Contact Resistance | 60 mΩMAX |
4.3.2 | 温度上升 Temperature Rise | 适合FPC/FFC嵌合；最大容许电流通电，温度测定。（UL 498） Carrying rated current load.（UL 498） | 温度上升 Temperature Rise | 30℃MAX |
项目Item | 条 件 Test Condition | 规格Requirement | ||
4.3.3 |
耐振动性 Vibration | DC 1mA通电状态下；嵌合轴沿XYZ三个方向振动；振幅1.5mm；频率10-55-10Hz/分；历时2小时 Amplitude：1.5mm P-P Sweep time：10-55-10Hz in 1 minute Duration：2 hours in each X.Y.Z. axes | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
瞬断 Discontinuity | 1 ms MAX. | |||
4.3.4 |
耐冲击性 Shock | DC 1mA通电状态下；嵌合轴沿相互垂直的6个方向；以490m/s2{50G}冲击；各3次 490m/s2{50G}，3 strokes in each X.Y.Z. axes. | 外观 Appearance | 无损坏 No Damage |
瞬断 Discontinuity | 1 ms MAX. | |||
4.3.5 |
耐热性 Heat Resistance | 适合FPC/FFC嵌合；85±2℃的空气中；放置96小时；再回到室温中放置1-2小时 85±2℃，96 hour | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.6 |
耐寒性 Cold Resistance | 适合FPC/FFC嵌合；-40±2℃的空气中；放置96小时；再回到室温中放置1-2小时 -40±2℃，96 hour | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.7 |
耐湿性 Humidity |
适合FPC/FFC嵌合；40±2℃、相对湿度90-95%的空气中；放置96小时；再回到室温中0.5小时内测定
Temperature：40±2℃ Relative Humidity：90-95% Duration：96 Hours | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
耐电压 Dielectric Strength | 必须满足4.1.3 Must meet 4.1.3 | |||
绝缘抵抗 Insulation Resistance | 20 MΩMIN | |||
4.3.8 |
温度循环 Temperature Cycling | 适合FPC/FFC嵌合；-55±3℃ 30分钟；常温常湿 10-15分钟；85±2℃ 30分钟；常温常湿 10-15分钟，循环5次。 5 cycles of： a) -55±3℃ 30 minutes b) 85±2℃ 30 minutes | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
项目Item | 条 件 Test Condition | 规格Requirement | ||
4.3.9 |
耐盐雾性 Salt Spray | 适合FPC/FFC嵌合；35±2℃、5±1%的盐水喷雾48小时；试验后常温水洗；再室温干燥。 48±4 hours exposure to a salt spray from the 5±1% solution at 35±2℃. | 外观 Appearance | 无损坏、腐蚀 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.10 |
耐亚硫酸 SO2 Gas | 适合FPC/FFC嵌合；40±2℃、50±5ppm的亚硫酸中放置24小时 24 hours exposure to 50±5ppm. SO2 gas at 40±2℃. | 接触抵抗 Contact Resistance | 60 mΩMAX |
4.3.11 |
耐氨性 NH3 Gas | 适合FPC/FFC嵌合；浓度为28%的氨水容器中；放置40分钟。 40 minutes exposure to NH3 gas evaporating from 28% Ammonia solution | 外观 Appearance | 无损坏 No Damage |
接触抵抗 Contact Resistance | 60 mΩMAX | |||
4.3.12 |
可焊性 Solder ability | 端子前端基准面0.2mm处浸入235±5℃的锡槽中；历时2±0.5 sec。 Soldering Time：2±0.5 sec. Soldering Temperature：235±5℃ 0.2 mmfrom terminal tip | 沾敷性 Solder Wetting | 沾敷面积95%以上
|
4.3.13 |
耐焊接热 Resistance to Soldering heat | 在260±5℃热风炉中经20±5sec条件下，至少进行4次。 Soldering Time20±5 sec. Soldering Temperature：260±5℃
| 外观 Appearance | 无损坏、变形 No Damage |
( )：参考规格Reference Standard
{ }：参考单位Reference Unit
【5】外观形状、寸法及材质PRODUCT SHAPE,DIMENSIONS AND MATERIALS
图面参照 Refer to the drawing.
名称 NAME | 材质 MATERIALS |
主体Main body | LCP UL 94V-0 |
锁扣Housing Lock | PPS UL 94V-0 |
端子Sit uip | 磷青铜 Phosphor Bronze |
焊片Contact | 磷青铜 Phosphor Bronze |
备注Remark | 金属表面镀锡 |
