产品名称	制冷量	产品型号
箱型风冷式工业冷水机	制冷量2.8KW-140KW	BZ-3A（1HP）—BZ-140A（50HP）
温控范围	常温型5~25℃；低温型（可定做-40℃至—130℃）

    本泽公司“以人为本、以质量为本、以服务为本”的企业宗旨真诚为您服务、荣幸推荐本泽牌工业冷水机系列；电镀节能热水机系列；工业冷风机系列；工业冷油机系列；恒温恒湿机系列；空调除湿机系列；模具恒温机系列；低温制冷机系列、七大系列，二百多种规格和型号。公司通过ISO9001：2008 idt GB/T19001-2008标准质量管理体系认证证书，产品通过CE认证。是国内最具实力的制冷行业引领者。

【BENZE本泽牌】工业冷水机五大核心配置：

冷水机是工业用来将【水、油、冷气、盐水、乙二醇】循环冷却迅速降温从而使生产效益得到提高节能环保的温度控制设备，液体通过机组的蒸发器（换热器）使之循环水能快速降到所需要温度值并恒定温度。在各行业产生及日常生活工中，冷水机的应用较为广泛，在各行业中用法相同称呼不同，故名为制冷机、冷却机、冷冻机、冻水机、冰水机、冷却水装置、循环水水冷却系统、生产厂家统称为冷水机。冷水机的制冷系统由制冷剂，压缩机，冷凝器，膨胀阀，蒸发器，节流元件和五大主件组成。可根据使用工况定做超低温型（可低至零下-40℃至-130℃）。采用多机联用技术,使得制冷系统性能稳定、节能、环保，流量大，噪音小。

    制冷剂：R22不燃烧也不爆炸，润滑油互相溶解，其溶解度随着润滑油的种类及温度而改变，故采用R22的制冷系统必须有回油措施。

    压缩机：压缩机是制冷循环的动力，它由电动机拖动而不停地旋转，它除了及时抽出蒸发器内蒸气，维持低温低压外，还通过压缩作用提高制冷剂蒸气的压力和温度，创造将制冷剂蒸气的热量向外界环境介质转移的条件。即将低温低压制冷剂蒸气压缩至高温高压状态，以便能用常温的空气或水作冷却介质来冷凝制冷剂蒸气。

    冷凝器：冷凝器是一个热交换设备，作用是利用环境冷却介质(空气或水)，将来自压缩机的高温高压制冷蒸气的热量带走，使高温高压制冷剂蒸气冷却、冷凝成高压常温的制冷剂液体。值得一提的是，冷凝器在把制冷剂蒸气变为制冷剂液体的过程中，压力是不变的，仍为高压。

    节流元件：高压常温的制冷剂液体直接送入低温垢蒸发器、根据饱和压力与饱和温度——对应原理，降低制冷剂液体的压力，从而降低制冷剂液体的温度。将高压常温的制冷剂液体通过降压装置——节流元件，得到低温低压制冷剂，再送入蒸发器内吸热蒸发。冷水机用毛细管和膨胀阀作为节流元件。

    蒸发器：蒸发器也是一个热交换设备。节流后的低温低压制冷剂液体在其内蒸发(沸腾)变为蒸气，吸收被冷却介质的热量，使介质温度下降，达到所需的温度效果、循环制冷的目的。

    制冷原理：单级蒸汽压缩制冷系统，是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。它们之间用管道依次连接，形成一个密闭的系统，制冷剂在系统中不断地循环流动，发生状态变化，与外界进行热量交换。

    液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

在制冷系统中，蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件，这当中蒸发器是输送冷量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。实际制冷系统中，除上述四大件之外，常常有一些辅助设备，如电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件组成，它们是为了提高运行的经济性，可靠性和安全性而设置的。

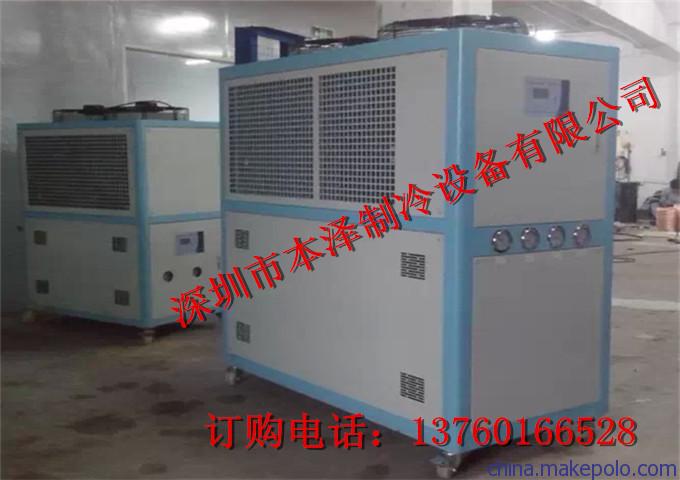

一、风冷式工业冷水机产品简介：

◆采用欧美日进口高性能压缩机，触摸式防水防尘控制面板，高EER值，噪音低，运行稳。冷温控制3～30℃可调．接触器属日本富士牌、LG系列，控制系统采用模块化设计，并装有系统进酸碱保护电流过载保护高低压保护及时间延时保护等多项保护装置，如有故障及时报警并显示故障．
    ◆冷凝器采用立式壳管式的设计，蒸发器铜管采用高效内螺纹铜管，能有效提高热效果，清洗也方便．
    ◆大流量高扬程循环水泵，安全静音，省电耐用．机体外壳用静电粉体涂料烤漆，美观大方．内置304#不锈钢水箱，清洗方便快捷．水箱内含有浮球自动补水装置，可用来测量并控制水位，从而有效地为客户节省时间并提高工作效率.
    ◆冷水机组应用领域：纺织机组。食品机械、镀膜设备、印刷机械、研磨机械、捏合设备、汽车配件、发酵罐、超临界萃装置、反应釜、导光板生产、激光技术、雕刻机、射腊机、焊接、塑料成型、挤塑、吹瓶、热力塑型、机械切削加工、非切削加工、铸造、表面处理、电镀、电泳、医疗设备、电子行业、电路板生产、电子蕊片制造、化工、造纸、制药业、铝型材、铝合金、钢化玻璃、镀膜玻璃生产、超声波清冼、首饰加工、皮革、皮草加工、油墨生产等行业；大功率冷水机广泛用于酒店、写字楼作中央空调，塑胶降温、食品保鲜、浴池升降温，医疗储存等行业。

保护装置：

1、缺相、逆相保护装置； 2、压缩机过载保护装置； 3、高低压力保护装置； 4、缺水自动报警装置； 5、温度过低、防结冰保护装置； 6、水流不足保护装置； 7、全自动温控系统

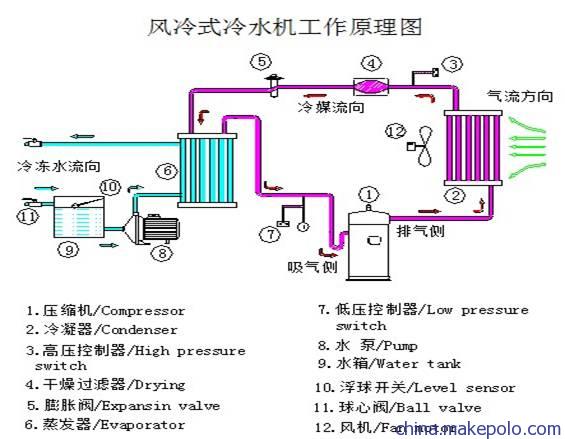

三、工作原理示意图：



四、BZ2.8KW-BZ140KW型结构特点：

    ◆免装冷却水塔，安装容易，移动方便，适合于水源缺乏免装水塔场所
    ◆低噪音风机马达，绝佳的冷却冷凝效果，稳定节流机构，优异的防锈处理
风冷式设计，除配备箱型机组的所有性能外，无需加装冷却水塔和冷却水泵，安装简单、操作方便，可装整机安装在室外，节约生产场地及空间，可降低噪音，集中供应冷却水，适用于大中小型生产设备，此机型适合缺水源的地区。

   大部分机型可同时带热回收，在提供冷源时可提供热能，适合用冷热需求的场所和加工用途.

五、售后服务 ：

1、我司所售设备，免费保修期为一年，保修期内，零配件的及维修均免费提供；但设备所有非正常损坏均不属保修范围，买方应支付更换零配件的费用。

2、为消费者调试产品；根据消费者要求，进行有关使用等方面的技术指导；保证维修零配件的供应； 　　负责产品终身维修服务；

3、免费保修期外，当设备损坏时买方需支付所更换配件费用（按材料采购成本计价）；

4、接到客户电话及“设备故障通知书”后，通过远程维护，如维护不了广东范围内24小时之内到达现场处理，广东省以外72小时之内到达现场处理。

5、您只需拔打电话或用别的方式联系我们，我们就会为您解决任务技术问题。我们将24小时为您提供最优质的服务！

六、机型及参数表

类别	机器型号	BZ-3A	BZ-6A	BZ-8A	BZ-11A		BZ-14A		BZ-17C		BZ-22A	BZ-28A
单位	HP	1	2	3	4		5		6		8	10
制冷量	kw	2.8	5.6	8.4	11.2		14		16.8		22.4	28
	Kcal/hr	2408	4816	7224	9632		12040		14448		19264	24080
压缩机功率	kw	0.75	1.5	2.2	3.0		3.75		4.5		3.0x2	3.75x2
电源		1~  220V 50HZ		3~  380V 50HZ
冷媒		R22
冷 凝 器	散热风量m3/h	1000	2000	3000	4000	5000			6000	8000			10000
	方式	翅片式冷凝器
冷冻水泵功率	KW	0.37	0.37	0.37	0.37			0.75	0.75	0.75			1.5
	压力Mpa	0.15	0.15	0.15	0.15			0.2	0.2	0.15			0.18
蒸 发 器	冷冻水流量m3/h	0.6	1.2	1.8	2.4			3.0	3.6	4.8			6.0
	冻水管径inch	3/4″	3/4″	3/4″	3/4″			1″	1″	1-1/2″			2″
	水箱容量L	15	30	52	52			68	90	140			160
	方式	盘管式或壳管式蒸发器
机器 尺寸 mm	长	640	850	1000	1000			1200	1250	1320			1400
	宽	480	500	580	580			600	650	750			780
	高	740	800	900	900			960	960	1450			1550

设备参数二

类别	机器型号	BZ-34A		BZ-42A	BZ-56A	BZ-70A	BZ-84A	BZ-101A	BZ-112A	BZ-140A
单位	HP	12		15	20	25	30	35	40	50
制冷量	kw	33.6		42	56	70	84	100.8	112	140
	Kcal/hr	28896		36120	48160	60200	72240	86688	96320	120400
压缩机功率	kw	4.5x2		5.5x2	7.5x2	9x2	7.5x3	9x3	7.5x4	9 x4
电源	3~  380V 50HZ
冷媒	R22
冷凝器	散热风量 m3/h	12000	15000		20000	25000	30000	36000	40000	50000
	方式	翅片式冷凝器
冷冻水泵功率	KW	1.5		1.5	2.2	2.2	3.0	3.0	3.75	3.75
	压力Mpa	0.18		0.18	0.18	0.18	0.18	0.18	0.18	0.18
蒸 发 器	冷冻水流m3/h	7.2		9.0	12	15	18	21.6	24	30
	冷冻水管inch	2″		2″	2″	2-1/2″	2-1/2″	2-1/2″	2-1/2″	2″
	水箱容量L	170		200	250	300	410	470	540	620
	方式	盘管式或壳管式蒸发器
机器 尺寸 mm	长	1500		1650	1700	1700	1750	2000	2300	2400
	宽	850		870	1300	1350	1350	1500	1500	1700
	高	1650		1650	1600	1650	1800	1800	2200	2300

备注：

1.以上参数配置为我公司标准产品配置，如对特殊或非标参数配置，我公司可根据要求定做。

2.制冷量根据空气干/湿球温度35℃/24 ℃，冷却水进出水温度12℃/7℃。污垢系数0.88㎡℃/Kw计算得出。

3.设备运行环境温度范围15℃~43℃。
