ZMAQ-162气动薄膜切断阀外形尺寸
| 1、 气动薄膜切断阀（ZMAQ-162、ZMBQ-162) |
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数 | 5 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
A(mm) | 194 | 230 | 306 | 394 | 496 | ||||||||
L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | ||||
D(mm) | PN16 | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
PN64 | 105 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |
H2(mm) | 325 | 346 | 360 | 369 | 477 | 517 | 540 | 742 | 822 | 877 | |||
| 2、 气动薄膜三通切断阀（ZMAQ-163、ZMBQ-163） |
公称通径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数 | 8 | 12 | 17 | 29 | 43 | 70 | 110 | 165 | 275 | 440 | 690 | |
H3(mm) | 398 | 392 | 404 | 427 | 443 | 532 | 558 | 577 | 728 | 940 | 995 | |
A(mm) | 194 | 230 | 306 | 394 | 496 | |||||||
L(mm) | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
PN64 | 230 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
D(mm) | PN16 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 |
PN64 | 130 | 140 | 155 | 170 | 180 | 205 | 215 | 250 | 295 | 345 | 415 | |

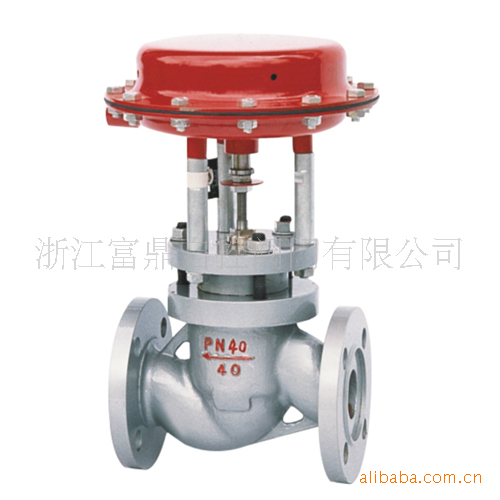

ZSPC气动活塞式切断阀
主要性能参数| 1、 ZSPC气动活塞式切断阀 主要技术参数 |
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数kv | 套筒 |
|
| 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 |
单座 | 5 | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
三通 | |||||||||||||
额定行程(mm) | 8 | 12 | 20 | 25 | 40 | 50 | |||||||
允许泄漏量 | 硬密封（L/H） | 套筒5×10-5阀额定容量 单座、三通1.2×10-7×阀的额定容量 | |||||||||||
软密封（ml/min） | 0泄漏 | ||||||||||||
| 膜片有效面积（cm2）（薄膜式切断阀） | 100 | 200 | 400 | 600 | 1000 | ||||||||
公称压力PN(MPa) | 1.6 4.0 6.4 | ||||||||||||
允许压差（MPa） | 单座 | 6.4 | 6.4 | 3.8 | 2.5 | 2.9 | 1.8 | 2.0 | 1.3 | 0.83 | 0.8 | 0.55 | 0.52 |
套筒 | 6.4 | ||||||||||||
信号压力KPa | 200（薄膜片） | ||||||||||||
回讯电压 | AC220V/DC24V/DC110V | ||||||||||||
| 2、 ZSPC气动活塞式切断阀 主要零件材料及适用温度、介质 |
材料代号 | C（WCB） | P（304） | R（316） | |
主要 | 阀体、阀盖 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（316） |
阀芯、阀座 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni9Ti（304）或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 | |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
填料 | V型聚四氟乙烯（F4）、柔性石墨、 | |||
垫片 | 增强聚四氟乙烯（F4） 、不锈钢垫片、金属石墨缠绕垫片 | |||
上下膜盖 | A3钢板冲压 | |||
波纹膜片 | 丁晴橡胶夹增强涤沦织物 | |||
弹簧 | 60Si2Mn | |||
推杆、衬套 | 2Cr13 | |||
轴套 | 聚氨酯（用于反作用） | |||
适用工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 |
适用温度 | -30～+200℃ -30～+450℃ F4：≤200℃ | |||
