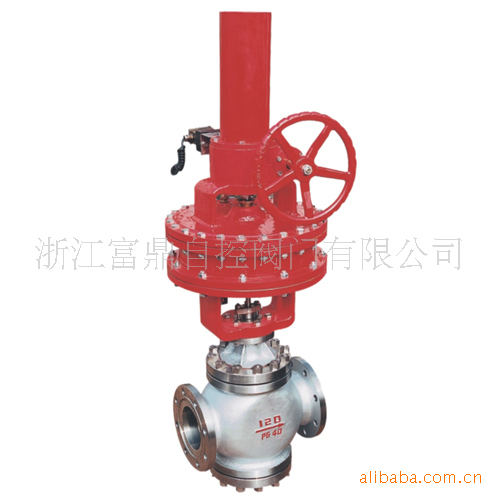

ZSPQ气动活塞快速切断阀
ZSPQ气动活塞切断机构与气动活塞执行机构组成。
切断机构采用直通单座形式,DN20阀芯为单导向,DN25~200阀芯为双导向,具有结构简单,操作方便,使用可靠,快速开闭等特点,主要应用于无杂质、无颗粒的液体、气体介质,要求快速严密关闭,快速放空的自动控制系统中。
ZSPQ气动活塞快速切断阀定义
又称气动截止阀,其是自动化系统中的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与调节阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。 可广泛地应用在石油、化工、冶金等工业生产部门。气动阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
ZSPQ气动活塞快速切断阀规格与技术参数
1、调节机构主要技术参数 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2、活塞执行机构主要技术参数 |
| 型 号 | ZSD-2 | ZSD-3 | ZSD-4 | ZSD-5 |
| 活塞直径mm | 150 | 200 | 300 | 400 |
| 有效面积cm2 | 175 | 305 | 700 | 1245 |
| 行 程mm | 10;16 | 25 | 40 | 60 |
| 进气孔螺纹 | M16×15 | M20×1.5 | M24×2 | |
| 最大输出力N | 7200 | 012800 | 29300 | 52000 |
| 操作气源压KPa | 500 | |||
3、性能指标 |
ZSPQ气动活塞快速切断阀常温型
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 泄漏量 m1/min | 软密封 | 0 | ||||||||||
| 硬密封 | 1 | 3 | 5 | 7 | 9 | |||||||
| 切断时间s | 1~2 | 2~4 | ||||||||||
| 额定行程偏差% | ±15 | |||||||||||
注:泄漏量用水试验 |
4、允许压差 |
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 允许压差MPa | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| (2.5) | (1.7) | (1.0) | (1.1) | (0.8) | (1.6) | ||||||
注:括号内数据为气关式阀允许压关差 |
可配附件 |
手轮、电磁阀、回讯器(或行程开关) |
外形尺寸 |
| 公称通径 | L | H2 | 带手轮 | 不带手轮 | |||||
| H | H1 | H3 | 重量Kg | H | H1 | 重量Kg | |||
| 20 | 180 | 53 | 662 | 447 | 222 | 39 | 574 | 359 | 26 |
| 25 | 190 | 111 | 732 | 447 | 222 | 46 | 644 | 359 | 33 |
| 32 | 210 | 117 | 744 | 447 | 222 | 48 | 656 | 359 | 35 |
| 40 | 230 | 131 | 885 | 570 | 280 | 85 | 778 | 463 | 61 |
| 50 | 255 | 146 | 915 | 570 | 280 | 89 | 808 | 463 | 65 |
| 65 | 285 | 181 | 1131 | 706 | 389 | 135 | 969 | 542 | 97 |
| 80 | 310 | 190 | 1147 | 706 | 389 | 143 | 983 | 542 | 99 |
| 100 | 355 | 194 | 1155 | 706 | 389 | 163 | 991 | 542 | 109 |
| 125 | 425 | 256 | 1588 | 1022 | 389 | 305 | 1305 | 739 | 218 |
| 150 | 460 | 266 | 1608 | 1022 | 389 | 331 | 1325 | 739 | 244 |
| 200 | 560 | 289 | 1659 | 1022 | 389 | 445 | 1376 | 739 | 258 |
2、中温型气动活塞切断阀外形尺寸 |
| 公称通径 | L | H2 | 带手轮 | 不带手轮 | |||||
| H | H1 | H3 | 重量Kg | H | H1 | 重量Kg | |||
| 20 | 180 | 53 | 813 | 447 | 222 | 43 | 725 | 359 | 30 |
| 25 | 190 | 111 | 883 | 447 | 222 | 52 | 795 | 359 | 39 |
| 32 | 210 | 117 | 895 | 447 | 222 | 54 | 807 | 359 | 41 |
| 40 | 230 | 131 | 1036 | 570 | 280 | 90 | 929 | 463 | 66 |
| 50 | 255 | 146 | 1066 | 570 | 280 | 95 | 969 | 463 | 71 |
| 65 | 285 | 181 | 1296 | 706 | 389 | 145 | 1132 | 542 | 101 |
| 80 | 310 | 190 | 1310 | 706 | 389 | 155 | 1146 | 542 | 111 |
| 100 | 355 | 194 | 1318 | 706 | 389 | 172 | 1154 | 542 | 128 |
| 125 | 425 | 256 | 1803 | 1022 | 389 | 327 | 1520 | 739 | 240 |
| 150 | 460 | 266 | 1823 | 1022 | 389 | 356 | 1540 | 739 | 269 |
| 200 | 560 | 289 | 1874 | 1022 | 389 | 464 | 1591 | 739 | 377 |
3、高温型气动活塞切断阀外形尺寸 |
| 公称通径 | L | H2 | 带手轮 | 不带手轮 | |||
| H | H1 | H3 | H | H1 | |||
| 20 | 180 | 53 | 1018 | 447 | 222 | 930 | 359 |
| 25 | 190 | 111 | 1088 | 447 | 222 | 1000 | 359 |
| 32 | 210 | 117 | 1100 | 447 | 222 | 1012 | 463 |
| 40 | 230 | 131 | 1242 | 570 | 280 | 1135 | 463 |
| 50 | 255 | 146 | 1272 | 570 | 280 | 1165 | 542 |
| 65 | 285 | 181 | 1550 | 649 | 280 | 1443 | 542 |
| 80 | 310 | 190 | 1558 | 649 | 280 | 1451 | 542 |
| 100 | 355 | 194 | 1566 | 649 | 280 | 1459 | 739 |
| 125 | 425 | 256 | 2028 | 872 | 378 | 1895 | 739 |
| 150 | 460 | 266 | 2048 | 872 | 378 | 1915 | 739 |
| 200 | 560 | 289 | 2094 | 872 | 378 | 1961 | 739 |
4、低温型气动活塞切断阀外形尺寸 |
| 公称 通径 DN | L | H2 | H3 | -100℃ | -200℃ | -250℃ | |||||||||
| 带手轮 | 不带手轮 | 带手轮 | 不带手轮 | 带手轮 | 不带手轮 | ||||||||||
| H1 | H | H1 | H | H1 | H | H1 | H | H1 | H | H1 | H | ||||
| 20 | 180 | 53 | 222 | 500 | 1127 | 500 | 1039 | 700 | 1327 | 700 | 1239 | 900 | 1527 | 900 | 11439 |
| 25 | 190 | 111 | 222 | 500 | 1181 | 500 | 1093 | 700 | 1381 | 700 | 1293 | 900 | 1581 | 900 | 1491 |
| 32 | 210 | 117 | 222 | 500 | 1193 | 500 | 1105 | 700 | 1393 | 700 | 1305 | 900 | 1593 | 900 | 1505 |
| 40 | 230 | 131 | 280 | 500 | 1310 | 500 | 1203 | 700 | 1510 | 700 | 1403 | 900 | 1710 | 900 | 1603 |
| 50 | 255 | 146 | 280 | 500 | 1335 | 500 | 1228 | 700 | 1535 | 700 | 1428 | 900 | 1735 | 900 | 1628 |
| 65 | 285 | 181 | 389 | 600 | 1554 | 600 | 1447 | 800 | 1754 | 800 | 1647 | 1000 | 1954 | 1000 | 1847 |
| 80 | 310 | 190 | 389 | 600 | 1565 | 600 | 1458 | 800 | 1765 | 800 | 1658 | 1000 | 1965 | 1000 | 1858 |
| 100 | 355 | 194 | 389 | 600 | 1569 | 600 | 1462 | 800 | 1769 | 800 | 1662 | 1000 | 1769 | 1000 | 1862 |
| 125 | 425 | 256 | 389 | 700 | 1942 | 700 | 1809 | 900 | 2142 | 900 | 2009 | 1100 | 2342 | 1100 | 2209 |
| 150 | 460 | 266 | 389 | 700 | 1952 | 700 | 1819 | 900 | 2152 | 900 | 2019 | 1100 | 2352 | 1100 | 2219 |
| 200 | 560 | 289 | 389 | 700 | 1982 | 700 | 1849 | 900 | 2182 | 900 | 2049 | 1100 | 2382 | 1100 | 2249 |
主要零件材料 |
| 零件名称 | 材料 |
| 阀体、阀盖 | ZG230-450 ZG1Cr18Ni9Ti |
| 阀芯、阀杆 | 1Cr18Ni9 |
| 密封、填料 | v型聚四氟乙烯 |
| 密封垫 | 1Cr18Ni9夹石棉板 |
| 蜗杆 | 45 |
| O型密封圈 | 耐油橡胶 |
| 压缩弹簧 | 60Si2Mn |
| 支架 | QT420-10 |
| 蜗轮箱、蜗轮、气缸、轴承盖、活塞 | HT200 |
| 推杆 | 2Cr13 |
