产品概述 |

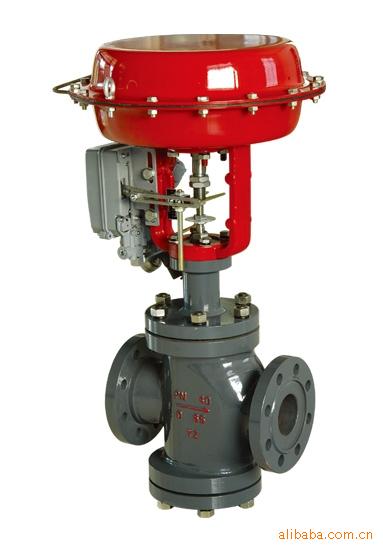

| ZXN型新系列气动薄膜双座调节阀采用双导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数加如压力、流量、温度、液位保持在给定值。特别适用于允许压差较大，而允许泄漏量也较大的不是很清洁的介质场合。本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择 |
|
产品特点 |
顶底、层双导向双座调节阀，工作时稳定性好。
有两个阀芯和阀座，采用“四通”阀体，可以方便地由正装改装成反装，气关阀变气开阀。
阀体按流体动力学原理设计的等截面低流阻流道，额定流量系数大。
不平衡力小，允许使用压差较大。
执行机构采用多弹簧结构，高度减小30%。重量减轻30%。
可调范围大，固有可调比为50%。
ZXNV型波纹管密封型调节阀对移动的阀杆形成了完全密封，堵绝流体外漏。
ZXNJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。
|
|
零件资料 |
阀体、阀盖：HT200，50ZG芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
填 料：聚四氟乙烯，柔性石墨
波 纹 管：1Cr18Ni9Ti
填 片：橡胶石棉板、10#、1Cr18Ni9Ti、石棉缠绕垫片
膜 盖：A3
波 纹 膜 片：丁晴橡胶夹增强涤纶织物
弹 簧：60SiMn
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
软密封阀芯：增强聚四氟乙烯
|
|
技术参数 |
公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 额定流量系数 （KV） | 直线 | 12.1 | 19.4 | 30.3 | 48.3 | 75.9 | 121 | 193.6 | 302.5 | 484 | 759 | 等百分比 | 11 | 17.6 | 27.5 | 44 | 69.3 | 110 | 176 | 275 | 440 | 693 | 额定行程L（mm） | 16 | 25 | 40 | 60 | 膜片有效面积Ae（cm2） | 280 | 400 | 600 | 1000 | 公称压力PN（MPa） | 1.6、4.0、6.4 | 固有流量特性 | 直线、等百分比 | 固有可调比 | 50 | 信号范围Pr(KPa) | 20~100、40~200、20~60、60~100、80~240 | 气源压力Ps(MPa) | 0.14~0.4 | 允许泄漏量（l/h） | II级（5×10-3×阀额定容量） IV级（10-3×阀额定容量） | 工作温度t（℃） | 常温型 | -20~200、-40~250、-60~250 | 散热型 | -40~450、-60~450 | 高温型 | 450~650 | 低温型 | -60~-100、-100~-200、-200~-250 |
本产业性能指标贯彻GB/T4213-92标准
允许压差:
膜片有胶面积Ae(cm2) | 280 | | 400 | | 600 | | 1000 | | 信号范围Pr(KPa) | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 20-100 | 40-200 | 气源压力Ps(MPa) | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 0.14 | 0.25 | 需配附件 | - | P | - | P | - | P | - | P | 公 称 通 径 DN （mm） 及 阀 座 直 径 d (mm) | 25 | 12 | 5.57 | 6.40 | | | | | | | 32 | 15 | | | 6.16 | 6.40 | | | | | 40 | 20 25 | | | 5.57 | 6.40 | | | | | | | 6.16 | 6.40 | | | | | | | 4.90 | 6.40 | | | | | 50 | 25 32 40 | | | 6.16 | 6.40 | | | | | | | 4.90 | 6.40 | | | | | | | 3.90 | 6.40 | | | | | 65 | 32 | | | | | 4.48 | 6.40 | | | 80 | 40 50 65 | | | | | 3.90 | 6.40 | | | | | | | 4.48 | 6.40 | | | | | | | 3.63 | 6.40 | | | 100 | 50 65 70 | | | | | 4.48 | 6.40 | | | | | | | 3.63 | 6.40 | | | | | | | 2.90 | 6.40 | | | 125 | 65 | | | | | | | 3.85 | 6.40 | 150 | 70 100 125 | | | | | | | 2.89 | 6.40 | | | | | | | 3.85 | 6.40 | | | | | | | 3.20 | 6.40 | 200 | 100 125 150 | | | | | | | 3.85 | 6.40 | | | | | | | 3.20 | 6.40 | | | | | | | 1.60 | 4.81 |
*P:阀门定位器
**对于缩容阀体允许压差，以同口径全容阀体允许压差计。
|
|
| |
|
| |
法兰标准： 铸铁法兰按JB78-59 铸钢法兰按GB9113-88 、JB/T79.1-94
法兰密封面型式：PN10、PN16为凸面； PN40 、PN64为凹凸面、阀体为凹面。
结构长度按GB12221-89标准
薄膜执行机构气信号接口：内螺纹M16×1.5
夹套保温型夹套载热体接口：对焊φ18×4
*阀体法兰及法兰端面距离可以按用户指定的标准制造.
如：ANSI、JIS、DIN等标准. |
以上价只作参考，实际价格由使用工况决定！！！
|
