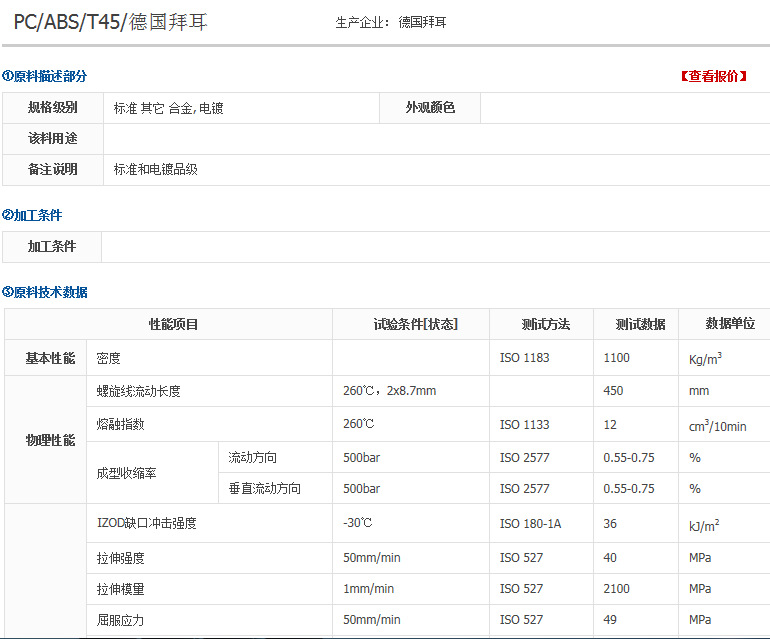

生产企业： 德国拜耳公司 产品说明 ①原料描述部分规格级别 电镀合金 外观颜色 该料用途 备注说明 标准和电镀品级 ②加工条件加工条件 ③原料技术数据性能项目 试验条件[状态] 测试方法 测试数据 数据单位 基本性能 密度 ISO 1183 1100 Kg/m3 物理性能 螺旋线流动长度 260℃，2x8.7mm 450 mm 熔融指数 260℃ ISO 1133 12 cm3/10min 成型收缩率 流动方向 500bar ISO 2577 0.55-0.75 % 垂直流动方向 500bar ISO 2577 0.55-0.75 % 机械性能 IZOD缺口冲击强度 -30℃ ISO 180-1A 36 kJ/m2 拉伸强度 50mm/min ISO 527 40 MPa 拉伸模量 1mm/min ISO 527 2100 MPa 屈服应力 50mm/min ISO 527 49 MPa 断裂点伸长率 50mm/min ISO 527 >50 % 屈服应变 50mm/min ISO 527 3.7 % IZOD冲击强度 23℃ ISO 180-1U N kJ/m2 IZOD缺口冲击强度 23℃ ISO 180-1A 40 kJ/m2 IZOD冲击强度 -30℃ ISO 180-1U N kJ/m2 电气性能 表面电阻率 IEC 93 1E16 Ω 体积电阻率 IEC 93 1E16 Ω.m 抗电弧径迹性 溶液A IEC 112 275 等级 损耗因子 100HZ IEC 250 35 0.0001 相对介电常数 1MHZ IEC 250 3.0 损耗因子 1MHZ IEC 250 85 0.0001 相对介电常数 100HZ IEC 250 3.1 介电强度 IEC 243-1 35 KV/mm 加工性能 熔体温度 ISO 294 260 ℃ 注射速度 ISO 294 240 mm/s 模具温度 ISO 294 80 ℃ 热性能 线性热膨胀系数 流动方向 23至55℃ ASTM E 831 0.85 10-4/K 垂直流动方向 23至55℃ ASTM E 831 0.90 10-4/K 热变形温度 0.45MPa ISO 75 112 ℃ 维卡软化温度 50N;50K/h ISO 306 110 ℃ 热变形温度 1.80MPa ISO 75 95 ℃ 其它性能 吸湿性 23℃/50%相对湿度 ISO 62 0.2 % 吸水性 23℃饱和吸水 ISO 62 0.7 %
