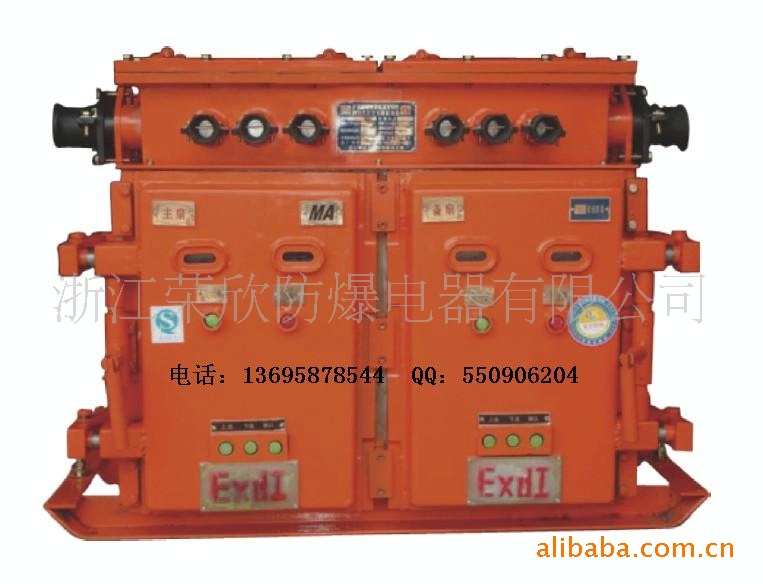

一、型号规格：QBZ18-4*80/660（380） QBZ18-4*120/660（380） QBZ18-4*200/660（380）

二、用途与适应范围：QBZ-4* /系列矿用隔爆双电源双局扇四回路真空电磁动起器，主要用于通风机的控制，并实行双电源供电，以保护掘进工作面不间断供风。

起动器适用于煤矿井下，交流50HZ、电压至1140V的下的供电系统中。

起动器工作环境条件：

1. 海拔高度不超过2000m;
2. 周围环境温度为-5C℃～+40℃；
3. 周围空气相对温度不大于95%（+25℃时）；
4. 在有沼气爆炸性气体混合物的矿井中；
5. 与垂直面的安装倾斜度不超过15℃；
6. 在明显摇动和冲击振动的地方；
7. 在无破坏绝缘的气体或蒸气的环境中；
8. 在无滴水的地方；
9. 污染等级：3级
10. 安装类别：III类
11.





公司产品简介

专业制造各类防爆电器及配件：

1.矿用防爆：QJR/QBZ起动器、馈电开关、照明、煤电钻综保、电镀表箱、BHG/BHD2接线盒、BZA控制按钮、电铃

2.照明其它类：DGS系列防爆灯、手电筒、JHH电路接线盒、KTH防爆电话机、探照灯、ZM煤电钻、GL-PVC电缆挂钩、BK变压器、自救器、试验台

(1)          QJRG11-400/200(10KV、6KV、3.3KV)矿用隔爆型开关变压器式高压电动机软起动装置（可选“一拖数”台型）

(2)        QJR(BPJ)-400/200(1140、660)矿用隔爆兼本质安全型真空交流变频调速装置(智能中文)

(3)        QJR10-400/315/200/120Z矿用隔爆型真空交流软起动器系列(智能中文、可选“一拖二”)

(4)        KBZ-630/500/400Y矿用隔爆型(移动变电站)真空馈电开关系列(智能中文)

(5)        QJZ-600/400/315/200/120/80/60/30矿用隔爆兼本质安全型真空电磁起动器系列(智能中文)

(6)        KBZ-400/200矿用隔爆型真空馈电开关系列(智能中文)

(7)        KBD-400/350/200矿用隔爆型馈电开关(带选择性检漏继电器保护装置)

(8)        QJZ-400/315/200/120S矿用隔爆兼本质安全型双速二回路真空电磁起动器(智能中文)

(9)        QBZ-400/200/120/80/60/30矿用隔爆型真空电磁起动器系列(智能中文)

(10)   QBZ-400/200/120/80/60/30N矿用隔爆型可逆真空电磁起动器系列(智能中文)

(11)   QBZ-60/30电磁起动器控制水泵、有水自动开机、无水自动停机（快开门）

(12)   QBC-80/60/30N矿用隔爆型可逆电磁起动器系列

(13)   QJZ-4/6/8x400/315/200矿用隔爆兼本质安全型智能化真空电磁起动器组合开关系列

(14)   QBZ18-4x200/4x120/4x80矿用隔爆型双电源双局扇四回路真空电磁起动器(智能中文)

(15)   QBZ12-2X80/2X120/2X200矿用隔爆型双电源双局扇二回路真空电磁起动器(智能中文)

(16)   QBZ17-80+80+120+200+315矿用隔爆型风电闭锁二回路真空电磁起动器(智能中文)

(17)   QJZ-350KW～55KW矿用隔爆型自耦减压真空电磁起动器系列

(18)   ZBZ-10/8/6/4/2.5M矿用隔爆型照明信号综合保护装置(真空无触点)系列

(19)   ZBZ-6/4/2.5Z矿用隔爆型煤电钻综合保护装置(真空无触点)系列

(20)   KXL1-BJJ3、JJB、BJD2、JJKB、JJKY-30矿用隔爆型选择性检漏继电器

(21)   QBZ-200/120/80Q矿用隔爆型可切换真空电磁起动器（风机用）

(22)   KBZ-630/400自动切换真空馈电开关装置系列

(23)   QS81-80/40矿用隔爆型手动起动器系列

(24)   BGP9L/10/6KV矿用隔爆型高压真空配电装置系列

(25)   BXD-400/300/200/150矿用隔爆型电度表系列（智能电子式）

(26)   QBZ、QBC、KSDK、30/60/80矿用隔爆型手提式真空电磁起动器系列（快开门）

(27)   KBSG矿用隔爆型干式变压器系列

(28)   KBSGZY矿用隔爆型移动变电站系列

(29)   各类本体、各式插件、电机保护器、变压器、真空接触器、断路器系列

(30)   DH27、GHK、HG隔离换向开关系列

(31)   MFB发爆器、接线盒、母线盒、插销开关、声光组合电铃（BAL14-17V/36V）系列

(32)   DGS、KBB、KBY矿用隔爆型白炽灯（节能灯）、荧光灯系列

矿用隔爆型手提式真空电磁起动器（自动升水）

QBZ-30、60/1140（660、380）

一 型号及其含义

QBZ  -□ / □

                          额定工作电压V

                          额定工作电流A

                          矿用隔爆型真空电磁起动器

二适用范围

QBZ系列矿用隔爆型真空电磁起动器，适用于含有甲烷混合气体，具有爆炸危险煤矿井下。在交流50HZ，电压至1140V以下的供电系统中。主要用于就地或远距离控制矿用三相鼠笼型异步电动机起动、停止之用。

三 保护功能

    具有漏电闭锁、欠压、过压、三相不平衡、过载、短路等多种保护功能。配有标准RS485通讯接口。

四 主要技术参数

表1
