一、产品概述

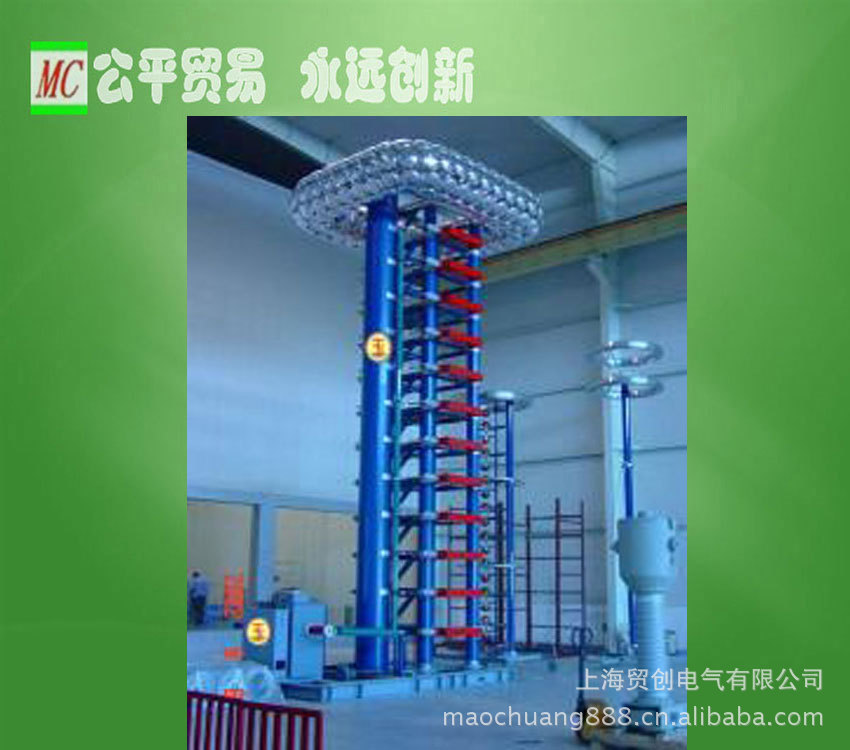

   MCCJ系列冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。

   本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。

二、MCCJ系列冲击电压发生器的主要技术参数：

1.额定级电压±200kV，最大充电电流100mA

2.输出电压波形

3.在不同额定电压下和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波和±250/2500μS操作冲击电压波。

4.利用多球截波装置可获得截波时间为2～5μS的雷电冲击电压截波，截波时间分散性的标准偏听偏差不大于150nS。

5.电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波和250/2500μS操作冲击电压波时，利用系数分别不小于0.85和0.70。

6.使用持续时间：在2/3额定电压以上每两分钟充放电一次，可连续运行，在2/3额定电压以下，每分钟充放电一次，可连续运行。

7.电压、能量和高度（本体）

                          表（1）X1电压发生器

 表（2）X2冲击电压发生器

8.弱阻尼电容分压器和多球截波装置的电压和高度

表（3）弱阻尼电容分压器

                            表（4）多球截波装置
