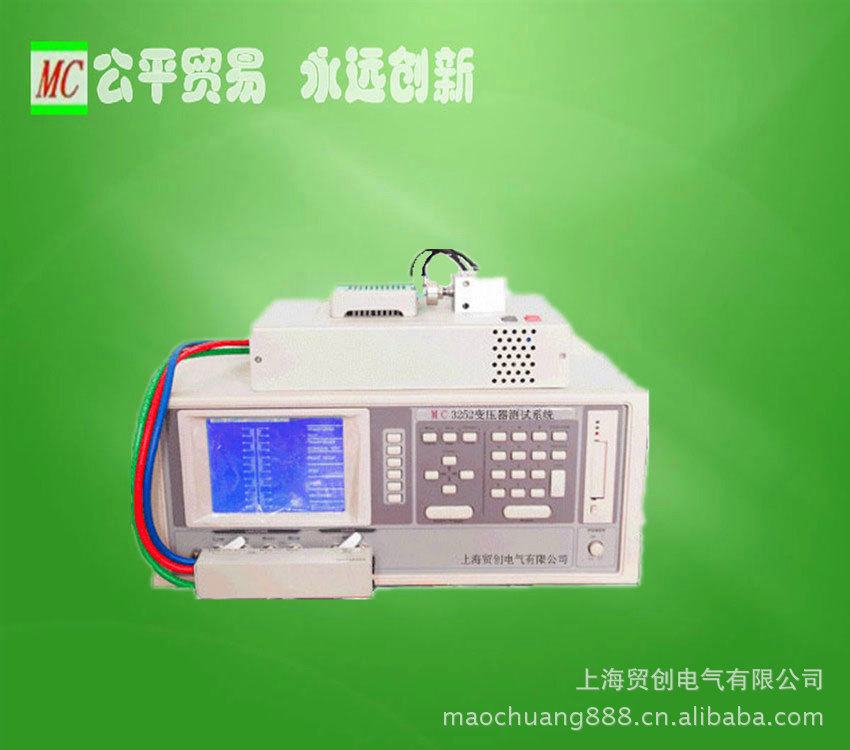

一、MC2350变压器综合测试仪的主要特点：

▲ 测试频率20Hz-200KHz，度0.02%

▲ 基本量测准确度：0.1%

▲3种阻抗输出模式选择，测量结果可与各知名厂家之LCR表完全对比

▲ 增强式圈数比准确测量，适用于低磁导率的磁芯

▲ 高速LCR量测，最快80次/秒

▲ 高速DCR量测，最快50次/秒

▲ 大型LCD显示(320*240点矩阵)

▲ 提供各式标准测试冶具及特殊治具订制

▲ 四端测试冶具，可得到DCR，电感量和圈数比稳定的测量

▲50组内部仪器设定可供储存及呼叫规格表　

二、MC2350变压器综合测试仪的主要功能： 　

变压器扫描测试　测 试 参 数　变压器扫描测试 圈数比（Turn Ratio）,相位（Phase）,圈数（Turn）,电感（L），品质因子（Q），漏电感（LK）,平衡（Balance）,交流电阻（ACR）,电容（Cp）,直流电阻（DCR）,接脚短路（Pin Short）测 试 信 号 　测试电压Turn10mV～10V,±10%,10mV/step其他 　10mV～2V,±10%,10mV/step　测试频率Turn1KHz～200KHz，±0.02%其他　20KHz～200KHz，±0.02%　输出阻抗Turn10Ω,当测试位准≤2V50Ω,当测试位准＞2V其他 　Constant=OFF:依电阻范围不同而定　Constant=320X: 100Ω ±0.5%Constant=107X: 25Ω ±0.5%Constant=106X: 50Ω100mA±0.5%(1V设定)　电感负载小于10Ω,10Ω±10%,阻抗≥10Ω 测 量 显 示 范 围 　L,LK0.00001μH～9999.9HC0.00001pF～999.999mFQ,D0.00001～99999Z,X,R0.00001Ω～99.9999MΩ 　Y0.01Ns～99.9999S　θ 　-90.00～＋90.00DCR0.01mΩ～99.9999MΩ 　Turn0.01～9999.99圈(次电压小于100Vrms)Pin Short11组,接脚与接脚之间 基 本 准确 度L,LK,C,Z,X,Y,R,DCR0.1% (若为AC参数1KHz)Q,D0.0005(1KHz)　θ 　0.03°(1KHz)Turn0.5%(1KHz)测量 速 度(最快速度)L,LK,C,Z,X,Y,R,Q,D,θ 　80 meas./sec.DCR50 meas./sec.Turn10 meas./sec.判 定 方 式 　变压器扫描测试 　各测试参数之良品／不良品判定由选购之处理器界面输出　显示器修正功能 　320×240点矩阵LCD液晶显示器　开路(open)、短路（Short）归零，负载修正 　记 忆 体 　50组仪器设定，可藉由记忆卡扩充 　等效电路模式 　串联、并联 　触 发 　内部，手动，外部 一 般 规 格 　环境条件 　温度：10～40℃ 湿度：10%～90%RH　消耗功率 　最大140VA　电 源 　90V～125Vac或190～250Vac 48Hz～62Hz　尺 寸(宽×高×深)430×180×320　重 量 　约8.5Kg
