详细说明：

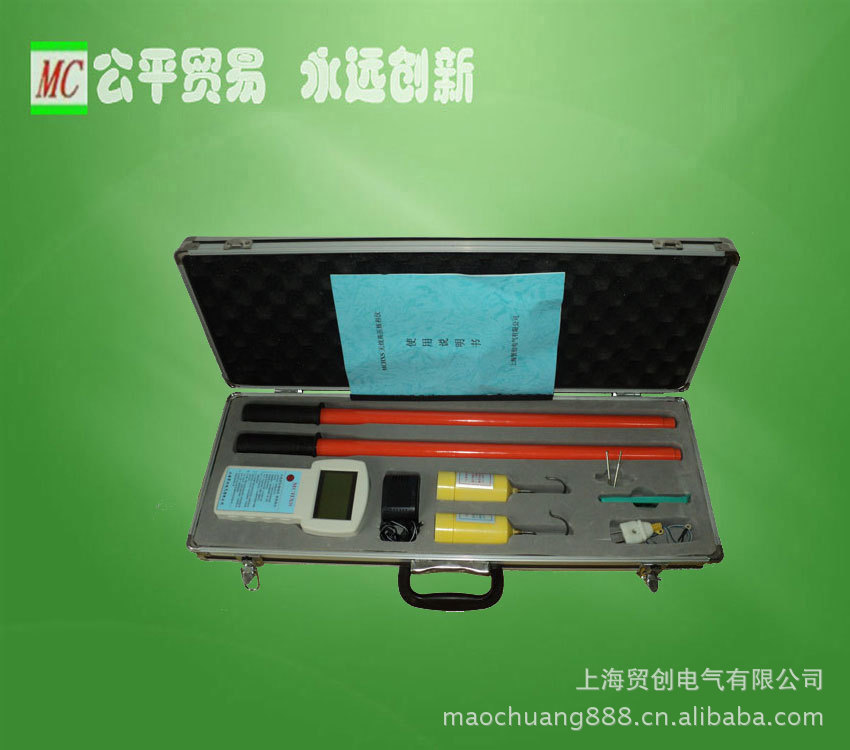

一、MCHX型高压核相仪的工作原理

RA=RA'为固定电阻核相棒。固定电阻Ra=Ra'可调电阻r与r'和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA'时，调节r和r'可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r'仍能使电桥平衡。只有当两端相位不相同时，调节r和r'不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。

二、结论

1、MCHX型高压核相仪系在运行电压下，进行高压电力线路的核定相位工作，属带电测试工具，特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端装有放电指示管，当核相棒末端与核相表连线断开情况下，也能保证人身和设备安全。
 2、从模拟两端电压来看最大相位差30°的同名相电压（如经过长距离输电的线路），虽然调节r和r′电阻不能使电桥完全平衡。但与不同名相的其他两相所测得Ig值相比，它们之间的差值2～3倍，仍能分辨三相的不同相位。
 3、经有关供电局较长时间的实际使用，普遍反映该仪器安全、可靠、使用方便，核相分辨能力高，携带轻便。
 4、MCHX型高压核相仪经过一定的高压校验后，还可作测量高电压之用。
