一、产品简述：
MC6000Y型（虚负荷）三相电能表现场校验仪 是MC6000系列的特供产品，该产品专为电力供电公司计量中心外校及用电检查部门设计，独有的虚负荷在线校验功能，方便营销外勤工作人员全天候工作。
MC6000Y型（虚负荷）三相电能表现场校验仪也是目前国内市场上，同类型产品中体积最小、屏幕最大，全彩色汉字操作的唯一一款可在现场无任何电流电压的情况下对电能表进行校验的产品。
MC6000Y型（虚负荷）三相电能表现场校验仪适用于各级供电公司电能表现场误差校验，电能计量装置综合误差测量，互感器变比（角差/比差）测量；也适用于厂矿企业动力作业现场电参数测量，装表接电（错误接线判别），设备电能计量（电能累计或称功耗测量）；也可验算电能表常数（校核常数），判明断互感器极性；可进行电压质量不平衡计算，及三相电压及电流矢量和计算。非常适合电能计量、用电检查、电力稽查和继电保护接线检查、继电保护差动检测、启动试验等现场使用。
二、MC6000Y型（虚负荷）三相电能表现场校验仪特点和功能：

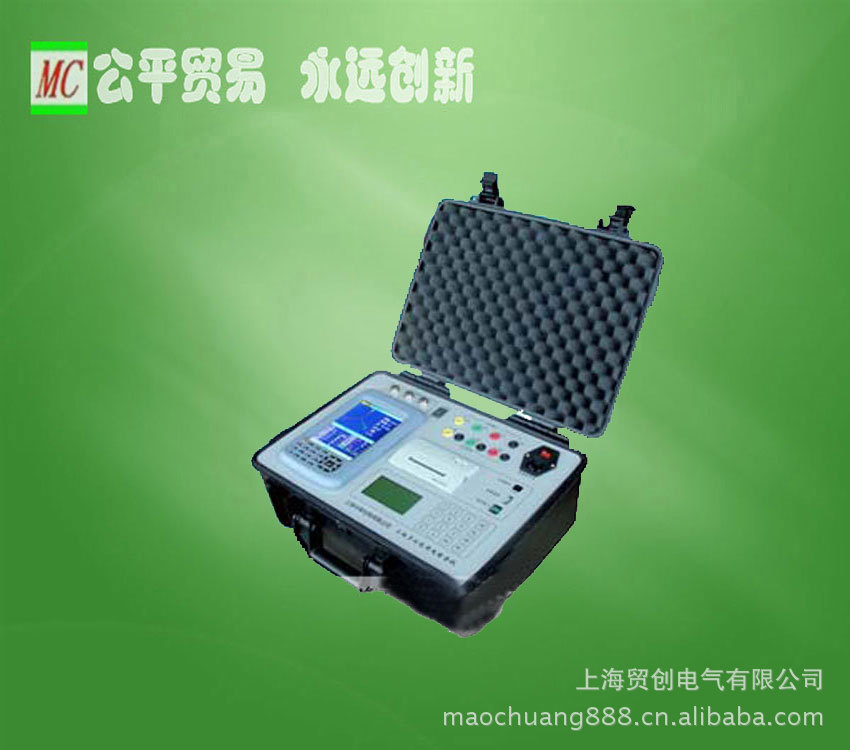

| 整套设备由校验仪和功率源嵌合构成（表源合一），最大限度满足了用户一机多用的要求。 |
| 校验仪界面采用5.7寸大屏幕彩色液晶显示器，汉字显示工作状态,色彩清晰、细腻、美观。 |
| 功率源输出显示采用2.4寸蓝色液晶显示器，数据整齐直观，便于操作。 |
| 校验仪可在现场不断电、不拆线的情况下，在线校验单相、三相电能表误差。也可输出稳定的电压、电流，即在无源状态下完成单相、三相电能表误差校验； |
| 仪器可测量三相系统中每相电压和总电压、每相电流、频率，每相有功功率和总有功功率、每相无功功率和总无功功率、每相视在功率和总视在功率、功率因数，每相之间的相位角度、相位关系和相序。 |
| 仪器可显示三相三线系统、三相四线系统、单相系统的的六角向量图，每相电流、电压分色显示，可直观判断二次回路的接线状态，自动判别线路负载特性，并有中文提示错误接线位置。 |
| 仪器具有脉冲走字功能、电能累计功能，方便现场计量无脉冲信号输出的电能计量仪表（如：多功能交流指示仪表、AEC、INT多功能电测量仪表），以及监测、计量各种大型用电设备的功率、电能等。 |
| 仪器具有三相电压质量不平衡计算功能，以及三相电压及电流矢量和计算功能，方便用电现场的电能质量分析。 |
| 供电电源： 整套仪器即可由测量端直接供电，也可用校验仪内置锂电池单独供电。 |
| 校验仪具有电源自动节电管理功能，可自动关机或转入休眠状态。 |
| 仪器内置有时钟芯片，可准确记录、显示测量时间 ，方便测量数据按时间日期查询、调阅。 |
| 仪器内置 中文帮助说明。现场可贮存200组测量数据。可通过仪器面板操作键查阅、浏览已保存的数据组及向量图。 |
| 仪器配 有数据传输接口和上位机软件。可将测量数据成组传输给PC机，并形成《测试报告》供打印、存档。 |
| 仪器可选配500A-1000A电流钳 ，方便低压电流互感器测量（显示角差，比差，判别极性）、低压电能计量装置综合误测量。 |
| 仪器可选配便携式微型打印机 ，在现场直接将实测数据即时打印出来。 |
| 仪器背景色泽可选，标配深蓝（白色/黑色/蓝色/深蓝色） |
三、MC6000Y型（虚负荷）三相电能表现场校验仪技术指标
校验仪部分
1.电压量程：40-450V（*500V），分辨率：0.001V，精度：0.2级
2.电流量程：20mA-10A，分辨率：0.0001A，精度：0.2级
输入方式：钳形电流互感器转换输入。
还可选配:100A或500A或1000A或2000A电流钳，精度：0.5级
3.相位测量范围： 0.0° ~ 360.0°° 准确度：±1.0°
4.频率测量范围：45-65Hz，测量误差：±0.03Hz
5.变比测量范围：最大1000A/1A，准确度：±0.5%
6.功率测量范围：最大500kw
7.电能测量范围：（不限）
最大累计时间：（不限），最小累计间隔：1秒
电能采集速率：25mS(毫秒）
8.校验仪准确度：有功电能、有功功率0.2%，无功电能、无功功率0.5%
MC6000Y型（虚负荷）三相电能表现场校验仪当选配大电流钳表时：有功电能、功率0.2%，无功电能、功率0.5%
12.电能常数：标准配置FL= 3600p/kWh
13.光电信号采集频率：200Hz
14.脉冲信号采集频率：200Hz
15.电压回路输入阻抗：>500kΩ
16.供电电源：内置直流锂电池3800mAh 7.2V
17.整机功耗：交流供电≤10VA
18.频率影响：信号在 45Hz ~ 65Hz 范围内 < ±0.04%
19.环境影响：环境温度在-10℃~ +40℃，相对湿度40%-95%无结露，
20.在此范围内< ±50ppm
21.外形重量：仪器主机200×126×48（mm）；重量：680g
MC6000Y型（虚负荷）三相电能表现场校验仪电流钳表：160×50×22（标配）；重量：200g/把
功率源部分
1) 电压量程：3X57.7V/100V/220V，调节细度：0.01，范围：0~120%；
2) 电流量程：0-10A自定义设定，调节细度：0.01，范围：最大10A；
3) 相位：0~360°，调节细度：0.2°
4) 频率：50Hz
5) 功率稳定度：0.1%；
6) 波形失真度：≤0.5%；
7) 电压输出容量：≥10VA；
8) 电流输出容量：≥10VA；
9) 装置综合误差：≤±0.2%；
10) 电源：AC220V±15%，50Hz
11) MC6000Y型（虚负荷）三相电能表现场校验仪外形重量：515×435×200（mm），重量：10kg
