佛山市拜普建材有限公司是一家专业生产UV-PC阳光板、耐力板的高科技企业。凭借多年的聚碳酸酯（PC）生产经验。引进意大利先进技术及国际优质进口原料生产，保证了拜普UV-PC阳光板、耐力板的各种性能达到最佳。

同时本公司获得国家权威部门颁发的《质量信得过产品》《AAA级中国质量信用企业》《中国知名品牌》等多项殊荣。

拜普公司将以矫健的步伐向更高，更远的目标发展，并以“双赢”的成长理念，为客户提供最优质的产品和最优秀的服务。让我们共同奋进，拥抱未来。

拜普阳光板具有高韧度，高强度，高冲击性，高耐热性，宽广的使用温度范围，高透明度，高紫外线稳定性，难燃，隔热及极好的电气和介电性能。

PC阳光板板规格：

1）厚度：4-18mm

2) 宽度：2.1m,特殊规格可订做

3）长度：6m,特殊规格可订做。

4）颜色：透明，蓝色，绿色，茶色，乳白等，特殊颜色可订做。

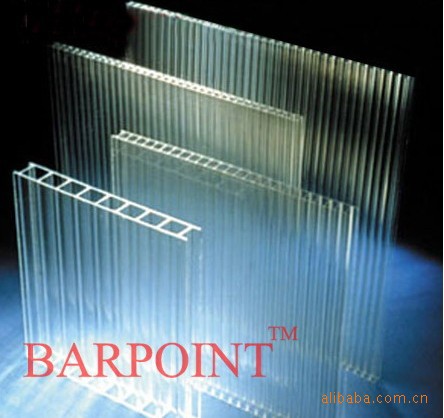

拜普阳光板，PC中空板采用进口聚碳酸酯原料制造，板面有均匀的UV共挤防紫外线层，可阻挡紫外线通过，并保护产品对紫外线辐射的稳定性，长期耐候性，保护室内物件，延长板材寿命。

◆产品性能
1、质轻：比重仅为一般玻璃的一半，且不易击碎，搬运安装省时省力，尤其适合高大建筑物使用。
2、透光性：拜普无色透明阳光板可提供极佳的透明度和表面光泽度，着色板能阻挡太阳光中最强的部分，使透过的光线柔和。
3、 隔音性能：拜普阳光板能有效地降低噪音，在国际上是高速公路隔音屏障的首选材料。
4、 节能：拜普阳光板有更低于普通玻璃和其它塑料的热导率（K值），从而使热量损失大大降低，用于有暖设备的建筑，属环保材料。
5、 抗冲击性：PC是热塑性塑料中抗冲击性最佳的一种，由PC制成的阳光板
更能在相当宽的温度范围内长时间保持良好的抗冲击性能, 有“不碎玻璃”和“响钢”的美称。
6、 防结露：在通常情况下，当室外温度为0℃，室内温度为23℃，只要室
内相当湿度低于80%，材料的表面就不会结露。
7、 阻燃、防火：拜普PC板有良好的防火性。

8、 抗化学性：拜普阳光板在室温下能耐各种有机酸、无机酸、植物油、 中
性盐溶液、脂肪烃以及酒精的侵蚀。阳光板溶于氯代烷烃，稍溶于芳香烃和酮，能被碱破坏，在天那水、甲醇中会溶胀。
9、 易于安装，耐热、耐寒。
◆产品规格:
1、双层板厚度4-12mm。最大宽度 2100mm，长度6000mm。
2、三层板，四层板厚度10-16mm。最大宽度 2100mm，长度6000mm。
特殊规格可订做，有多个颜色可选（透明、草绿、茶色，湖蓝，蓝色，黄色，蓝色，红色等）
3、本产品主要用于建筑采光，室内隔断/屏风，室内装璜，浴室设计，温室应用，家具，泳池上盖等

特性参数：

适用范围：

• 商场、办公大厅、体育场馆等采光
• 机场、工业厂房的采光
• 市场、车站、天桥、过道、走廊、雨阳棚、地铁、地下车库出口的雨棚
• 高速公路、市内高架路之隔音屏
• 现代农业温室及养殖大棚
• 办公室及住宅的隔断等

安装方法：

(一)安装前注意事项
1、清洁金属框架，绝对不可有金属弯管油或酸洗液等
化学物质残留于框架上。
2、预留膨胀空间，膨胀空间大小可由下列公式计算：
膨胀值=线性膨胀系数×长度×最大温度变化值
线性膨胀系数为固定值=7×10-5(cm/cm/℃)
实例：长度100cm的PC板，安装在昼夜温差40℃的环
境中，则其预留膨胀空间为：
膨胀值=7×10-5(cm/cm/℃)×100(cm)×40℃=0.28(cm)
故预留膨胀空间至少要0.28cm。
3、PVC垫圈中的增塑剂（DOP）及某些橡胶垫圈中的化学物质会迁移到垫圈表面，与PC板接触后会破坏PC板，因此绝对不可使用。建议使用垫圈的材质为EPDM rubber(三元乙丙橡胶)、Siliconer rubber(硅橡胶)及Neoprene rubber(氯丁橡胶)。如没有合适的垫圈，则宁可不用，也不能选用会破坏PC材质的垫圈。
4、需密封安装，可选用中性的Silicone (硅)系列密封胶以及双面防水胶带和橡胶压条。
5、双面防水胶带除用于防水外，也可用于PC板与框架间的衬垫材料。有部分双面胶带的胶面对PC板皆有破坏，故施工中兼选用。
6、裁切时须用电动工具，锯片最好为碳化钨材质，裁切前须将板材固定避免振动。
7、PC板极易刮伤，裁切时切勿将保护膜撕开。裁切前必须标线记号，尽可能标记在保护膜上，如必须直接标记在板材上，请使用蜡笔，应避免使用尖锐工具接触。
8、新的建筑物在水泥未完全干之前，切勿与PC板直接接触，否则水泥中的碱性物质会破坏PC板材质。
9、PC板如须弯曲使用，其施工半径需大于允许曲率半径。
允许曲率半径的计算方法如下：
室外用途允许曲率半径
（R）需超过板厚的180倍以上
室内用途允许曲率半径
（R）需超过板厚的150倍以上
实例：如：3mmPC板用于室外，其曲率半径应为：3mm×180=540mm=54cm所以设计的曲率半径至少要大于54cm，可参见最小弯曲半径表。
10、曲率半径（R）小于板厚的180倍时，弯曲施工须采用热成型，如真空成型就是热成
型的方式之一，但如果热成型的温度高于120℃时，则要先将保护膜撕去，再进行热成型。
11、允许挠曲角度θ:如右图所示弯曲的中心角度θ须小于或等于90°，若大于90°则在小
于90°的部分须加补强框条。
12、PC板表面灰尘，污物一般先用软质布或海绵沾中性清洁剂擦拭，再用清水彻底冲洗，最后以软质布擦干。
13、如需使用溶剂清洁时，切记大部分的溶剂，如甲苯、丙酮、汽油、四氯化碳等，对PC板都会有破坏,绝不能使用.建议使用的溶剂为醇类,如酒精或异丙醇等。

安装方法：

阳光板正确安装方法：

1.安装前必须保证骨架的平整和清洁；
2.先检查板材的裁切尺寸和膨胀预留量是否合格，要特别注意留出足够的均匀的膨胀间隙，计算公式如下：
总膨胀间隙＝膨胀系数×当地安装前后最大的温差×板材长度
膨胀系数为7.0×10-5mm/mm.K
3.板材热胀冷缩系数与支撑框架不同，且需要留余量以承受风压、雪压等，因此嵌入量要预留充分，以及热胀冷缩的空间。一般板材边缘伸入固定框架25mm以上，并至少有二条筋肋安装时固定区域；热胀冷缩一般每米留3mm空隙;
4.认明板材表面防紫外线的一面，并把该面朝外安装，绝不允许把防紫外线的一面朝内安装；
5.在安装板材时，板材上所覆保护膜会影响填缝料与板材的结合,所以在安装前把板材四周的保护膜揭起5～10cm，不要让型材夹住保护膜，但也不可揭起太多，以免因操作而损伤板面；安装后请尽快将保护膜全部揭开。
注意：有些工人操作时把保护膜夹在型材里，然后用锋利工具划印再揭起，但往往划伤板面而导致板材破坏；
6.中空板材冷弯安装的情况下，其弯曲半径不得小于板材厚度的175倍；
7.中空板材只能顺肋筋方向弯曲；
8.中空板材倾斜安装应顺肋筋方向，有利于冷凝水导出；
9.如须在板上直接固定自攻自钻钉，须扩孔，所有钻孔直径应大于螺栓直径，留出热胀冷缩间隙；故在材板开孔时，孔径须比螺丝直径大50%，在弯曲部分避免锁螺丝，以免造成裂板；
10.自攻螺丝拧紧时用力要均匀，确保型材真正压实密封胶条和板材；
11.所有孔隙应以中性密封胶填充，并以中性密封胶胶涂敷外露部分以防止清洁剂渗入边缘，防止延发性龟裂；当发现安装缺陷时，在可能发生渗漏的部位可加以密封胶进行弥补。选用密封胶要选用固化后仍保持柔软、低模数、延伸率大于50％的中性耐候硅酮胶，施胶前一定要使铝型材及板材的表面清洁和干燥，做到无油污、尘土、水汽、露珠及其它杂物，施胶要均匀，胶层表面光滑，断面尺寸一致并不得有间断现象；须特别注意的是所使用的中性密封胶必须提前与板材做相容性试验，以避免与板材发生化学反应；
12.孔的中心到板材边缘间距应大于等于5cm;
13.板材安装全过程中严禁足踏板面，操作时须使用跨越板材的可移式踏板；
14.PC板剪裁长度务必大于宽度才可弯曲；
15.板材安装好后要求立即揭掉保护膜，如因施工特殊要求保护板面，也须先揭掉保护膜，而后重新覆盖；
16.板材安装好后应进行自检，特别要认真做喷淋试验，检查是否漏水，如有漏水隐患应及时消除，然后再检查外观质量；

PC中空阳光板使用

    中空阳光板的安装指的是：根据板材特性采用一种专业技术手段，将板材装在建筑框架
    上。并满足建筑物的功能及质量上的基本要求，可以直接将板材用压条固定在构架上。

    (二)中空阳光板的密封技术

    阳光板上原有的胶带,仅为临时保护板材边缘所用.是不耐老化的,在安装工程中,按尺寸裁板,下料后必须用工程专用胶带按安装规程的要求密封板端孔格,把原来胶带替换下来.安装工程专用胶带应有很好的耐候性,长期使用而不丧失其粘结性和机械强度,安装操作时,贴胶带时

    要注意以下几点;

    (1)保证板材边缘都是光滑的。
    (2)要将所有孔吹干净,压缩空气必须是无任何杂质.干燥的.
    (3)要保证用型材、金属盖板，端部的U形保护槽把胶带完全盖住，安装完成后，不应该有暴露的部分。
    (4)在预安装最后上架安装之前要检查胶带有无损失,发现损坏的胶带,一定要更换.
    (三)中空阳光板的清洁方法
    （1）清洗时必须用60℃以下的温水冲洗。
    （2）清洗时应用中性洗涤剂，不允许用对阳光板有侵蚀作用的洗涤剂。
    （3）要求用软布或海绵蘸中性液轻轻擦洗。禁用粗布、刷子、拖把等其它坚硬、锐利工具实施清洗。
    （4）当表面上出现油脂、未干油漆、胶带印迹等情况时可用软布点酒精擦洗。
    （5）必须用清水把清洗下的污垢彻底冲洗干净。
    （6）最后用干净布把板面擦干擦亮，不可有明显水迹。


    特别注意：
    不适用的清洗剂是碱性溶液、它会侵蚀板面。禁用酯类、酮类、卤代烃类及一切可使聚碳酸酯溶解或溶胀的物质。

    (四)中空阳光板的储运
    （1）要在室内保存，绝不允许日光直接照射或雨淋
    （2）用手码放，码放高度不要超过二米。板上不得压重物，板材之间不得有硬物。
    （3）贮藏室须保持洁净、干燥、避免灰尘侵入。室内不应同时存放其它化学物质。
    （4）贮存时，不得损坏或揭掉保护膜。
    （5）运输时必须平放于面积大于板材的干净平面托盘上，如有需要应适当绑住以避免震动和滑动，注意保护好板边不使受损和双面保护膜保持完整无缺。

    (五)中空阳光板的注意事项
    （1）安装时，施工组织者一定要将保护膜上印的文字说明和注意事项理解清楚，并向操作员说明，特别要注意哪面朝外的标准。千万不可错装。
    （2）安装前，不得揭掉保护膜，只沿着板材边线将保护膜揭起50mm左右，安装完毕后立刻揭掉保护膜，如必须继续保护板面，则先揭掉膜，再重新覆盖保护膜。
    （3）密封材料的粘性物质应对PC阳光板无损害。
    （4）密封带应有良好的耐候性，且在长时间内不应失去粘性和机械强度。
    （5）不要打磨或用强碱清洗阳光板，不要用硬刷子擦表面，以免产生拉毛现象。
