型号：GPS1
网型：DO/08/300 SO/2.2/2.25*10.2
支撑绳: Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳
缝合绳: Φ8
主要防护功能：
围护作用，限制落石运动范围，部分抑制崩塌的发生。有小块落石时选用。
备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN
型号：GPS2
网型：DO/08/300 SO/2.2/2.25*10.2
支撑绳: Φ16系统钢丝绳锚杆+Φ16横向支撑绳+Φ16（12）纵向支撑绳
缝合绳: Φ8
主要防护功能：
坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。
备注:双层网（钢丝绳网+钢丝格栅）,锚杆长度一般2m-3m,抗拔力不小于50KN

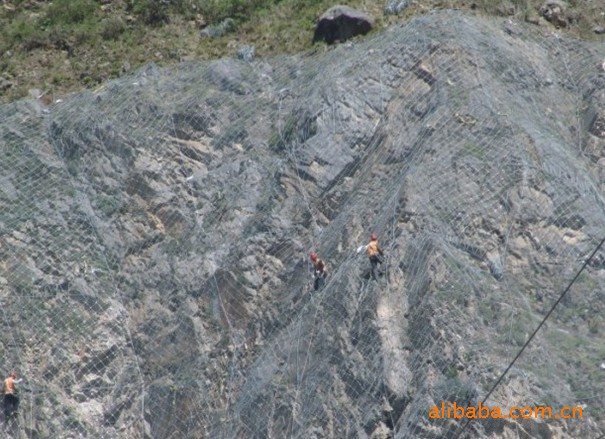

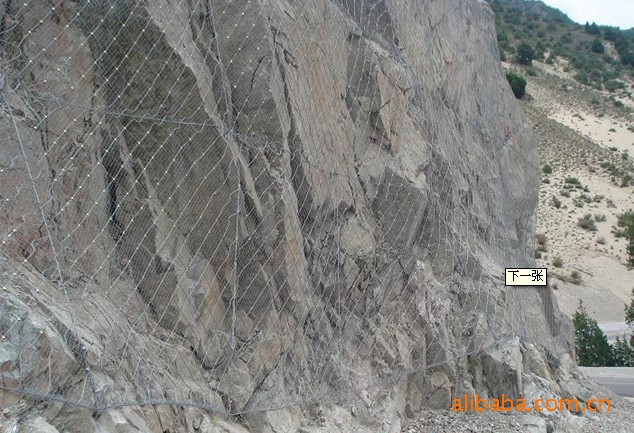

产品名称： SNS主动防护网GTC型
点击次数： 208次
产品信息：
型号：GTC-65A
网型：TC/65
支撑绳：预应力钢筋锚杆+孔口凹坑，根据需要选用边界支撑绳和钢丝绳锚杆
缝合绳: Φ8
主要防护功能：
坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。能满足可达100年的防腐寿命要求，但其加固能力仅为70%-80%左右，不适于体积大于1m3的大块孤危石。
备注：单层高强度钢丝格栅网
型号：GTC-65B
网型：TC/65
支撑绳： Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳
缝合绳: Φ8
主要防护功能：
围护作用，限制落石运动范围，部分抑制崩塌的发生。能满足可达100年的防腐寿命要求，不适于体积大于1m3的大块孤危石。
备注：单层高强度钢丝格栅网，锚杆长度2m-3m,抗拔力不小于50KN
型号：GTC-65A
网型：TC/65
支撑绳：预应力钢筋锚杆+孔口凹坑，根据需要选用边界支撑绳和钢丝绳锚杆
缝合绳: Φ8
主要防护功能：
坡面加固，抑制崩塌和风化剥落，溜塌的发生，限制局部或少量落石运动范围，有小块落石或上质边坡时选用。能满足可达100年的防腐寿命要求，但其加固能力仅为70%-80%左右，不适于体积大于1m3的大块孤危石。
备注：单层高强度钢丝格栅网
型号：GTC-65B
网型：TC/65
支撑绳： Φ16边缘(或上缘)钢丝绳锚杆+Φ16边坡(或上缘)支撑绳
缝合绳: Φ8
主要防护功能：
围护作用，限制落石运动范围，部分抑制崩塌的发生。能满足可达100年的防腐寿命要求，不适于体积大于1m3的大块孤危石。
备注：单层高强度钢丝格栅网，锚杆长度2m-3m,抗拔力不小于50KN

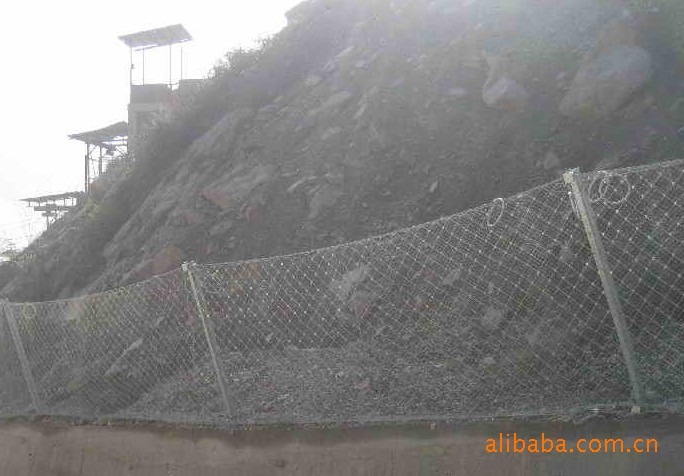

SNS被动防护网
型号：RX-025
网型：DO/08/250 so/2.2/50*50
上/下支撑绳（每跨平均减压环数）：Φ12双绳，每跨各一个减压环（共3个）
上拉锚绳：Φ16单绳，“1”字形布置，每根一个减压环，
侧拉锚绳：Φ12单绳
下拉及中间加固拉锚绳：Φ12单绳
缝合绳：Φ8
主要防护功能：拦截撞击能250kj以内的落石
型号：RX-050
网型：DO/08/200
上/下支撑绳（每跨平均减压环数）：Φ16双绳，每跨每根各一个减压环（共6个）
上拉锚绳：Φ14单绳，“1”字形布置，每根一个减压环，
侧拉锚绳：Φ16单绳
下拉及中间加固拉锚绳：Φ16单绳
缝合绳：Φ8
防护功能：拦截撞击能500kj以内的落石
型号：RX-075
网型：DO/08/150
上/下支撑绳（每跨平均减压环数）：Φ18双绳，每跨每根各1/2个减压环（共10个）
上拉锚绳：Φ16单绳，“1”字形布置，每根2个减压环，
侧拉锚绳：Φ18单绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ8
防护能力：拦截撞击能750kj以内的落石
1).环形网的规格型号表示如下:
R / □□/□□/□□
1 2 3
R表示环形网的代号 1.表示每环内钢丝盘结圈数， 2.表示钢丝直径（mm） 3.表示网孔直径（mm）
2)环形网的规格及结构配置，防护功能
型号 网型 结构配置 主要防护功能
RX1-025 R5/3/300 钢柱+支撑绳+拉锚系统+缝合绳 拦撞击能250kj以内的落石
RX1-050 R7/3/300 钢柱+支撑绳+拉锚系统+缝合绳+消能环 拦撞击能500kj以内的落石
RX1-075 R7/3/300 钢柱+支撑绳+拉锚系统+缝合绳+消能环 拦撞击能750kj以内的落石
RX1-100 R9/3/300 钢柱+支撑绳+拉锚系统+缝合绳+消能环 拦撞击能1000kj以内的落石
RX1-150 R12/3/300 钢柱+支撑绳+拉锚系统+缝合绳+消能环 拦撞击能15000kj以内的落石
RX1-200 R19/3/300 钢柱+支撑绳+拉锚系统+缝合绳+消能环 拦撞击能2000kj以内的落石
3)网块的规格
网块规格以按矩形展开张紧后的外边缘边长表示，有5m*3m,5m*5m,5m*6m,5m*7m等规格，其负误差不应大于50mm,正误差不应大于一个网孔直径。
4）网孔直径有250mm,300mm,350mm.400mm等规格。
型号:RXI-025
网型：R5/3/300
上/下支撑绳（每跨平均减压环数）：Φ18单绳
上拉锚绳：Φ16单绳
侧拉锚绳：Φ16双绳
下拉及中间加固拉锚绳：Φ16单绳
缝合绳：Φ8
型号:RXI-050
网型：R7/3/300
上/下支撑绳（每跨平均减压环数）：Φ22单绳
上拉锚绳：Φ18单绳
侧拉锚绳：Φ18单绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ8单绳
型号:RXI-075
网型：R7/3/300
上/下支撑绳（每跨平均减压环数）：Φ16双绳，每跨每根各一个减压环（6）。
上拉锚绳：Φ14单绳，“人”字形布置，每根1个减压环
侧拉锚绳：Φ14单绳
下拉及中间加固拉锚绳：Φ14单绳
缝合绳：Φ8
型号:RXI-100
网型：R9/3/300
上/下支撑绳（每跨平均减压环数）：Φ18双绳，每跨每根各一个减压环（6）
上拉锚绳：Φ16单绳，“人”字形布置，每根一个减压环。
侧拉锚绳：Φ16双绳
下拉及中间加固拉锚绳：Φ16单绳
缝合绳：Φ12
型号:RXI-150
网型：R12/3/300
上/下支撑绳（每跨平均减压环数）：Φ22双绳，每跨每根各1个减压环（6）
上拉锚绳：Φ18单绳，“人”字形布置，每根各一个减压环。
侧拉锚绳：Φ18双绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ12
型号:RXI-200
网型：R19/3/300
上/下支撑绳（每跨平均减压环数）：Φ22双绳，每跨每根各1/2个减压环（8）
上拉锚绳：Φ18单绳，“人”字形布置，每根各一个减压环。
侧拉锚绳：Φ18双绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ14
型号:RXI-025
网型：R5/3/300
上/下支撑绳（每跨平均减压环数）：Φ18单绳
上拉锚绳：Φ16单绳
侧拉锚绳：Φ16双绳
下拉及中间加固拉锚绳：Φ16单绳
缝合绳：Φ8
型号:RXI-050
网型：R7/3/300
上/下支撑绳（每跨平均减压环数）：Φ22单绳
上拉锚绳：Φ18单绳
侧拉锚绳：Φ18单绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ8单绳
型号:RXI-075
网型：R7/3/300
上/下支撑绳（每跨平均减压环数）：Φ16双绳，每跨每根各一个减压环（6）。
上拉锚绳：Φ14单绳，“人”字形布置，每根1个减压环
侧拉锚绳：Φ14单绳
下拉及中间加固拉锚绳：Φ14单绳
缝合绳：Φ8
型号:RXI-100
网型：R9/3/300
上/下支撑绳（每跨平均减压环数）：Φ18双绳，每跨每根各一个减压环（6）
上拉锚绳：Φ16单绳，“人”字形布置，每根一个减压环。
侧拉锚绳：Φ16双绳
下拉及中间加固拉锚绳：Φ16单绳
缝合绳：Φ12
型号:RXI-150
网型：R12/3/300
上/下支撑绳（每跨平均减压环数）：Φ22双绳，每跨每根各1个减压环（6）
上拉锚绳：Φ18单绳，“人”字形布置，每根各一个减压环。
侧拉锚绳：Φ18双绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ12
型号:RXI-200
网型：R19/3/300
上/下支撑绳（每跨平均减压环数）：Φ22双绳，每跨每根各1/2个减压环（8）
上拉锚绳：Φ18单绳，“人”字形布置，每根各一个减压环。
侧拉锚绳：Φ18双绳
下拉及中间加固拉锚绳：Φ18单绳
缝合绳：Φ14
