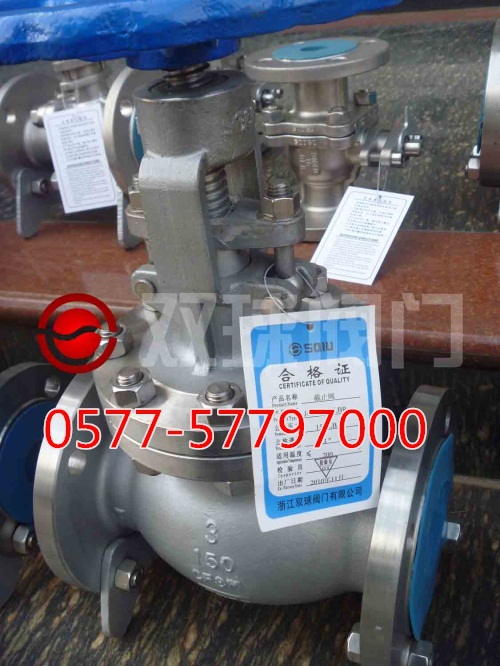

产品型号：J41W-150LB J41W-300LB J41W-600
产品描述：
美标不锈钢截止阀 不锈钢美标截止阀 API美标截止阀 截止阀 美标法兰截止阀
不锈钢美标截止阀系：J41 W/ Y / H等;
材质有:铸钢，锻钢，不锈钢，301，304，316，316L等。
规格：DN15~DN800
标准：国标，日标，美标
压力：1.6Mpa~32Mpa（150LB~600LB） 5K~63K
连接:法兰;
品牌：双球阀门
工作温度：-160~550
类型：直通式
介质：水，油品，蒸汽，硝酸类等
外型：重型/中型
型号：J41W-150LB J41W-300LB J41W-600LB J41H-150LB J41H-300LB J41H-600LB
标准
设计与制造Design and Manufacture | 结构长度Face to face/ End to end | 法兰尺寸Flange Dimension | 对焊连接尺寸Butt welding dimension | 压力-温度Pressure Temperature Lating | 试验-检验Inspection and Test |
ANSI B16.34 BS1873 | ANSI B16.10 | ANSI B16.5 | ANSI B16.25 | ANSI B16.34 | API 598 |
不锈钢美标截止阀压力试验
公称压力PN(Lb)
NominalPressure | 强度试验
Shell Test | 气密封试验
Air Seal Test | 气密封试验
Air Seal Test |
Mpa | Lbf/in2 | Mpa | Lbf/in2 | Mpa | Lbf/in2 |
150 | 3.0 | 430 | 2.2 | 315 | 0.4-0.7 | 60-100 |
300 | 7.7 | 1110 | 5.7 | 815 |
600 | 15.3 | 2220 | 11.3 | 1630 |
900 | 23.0 | 3330 | 17.0 | 2445 |
1500 | 38.4 | 5560 | 28.2 | 4080 |
2500 | 64.0 | 9255 | 47.0 | 6790 |
