一.概述

   FN5-12DR型交流高压负荷开关是一种新型产气式户内高压负荷开关，适用于交流50HZ，额定电压12KV的三相交流电力系统中，作为开端负荷电流及关合短路电流之用。

   FN5-12型系列高压负荷开关及熔断器组合电器是在FN7-12系列高压负荷开关的基础上，增加侧面操作机构，使得安装更加简捷方便，能够满足广大用户的不同要求。

二.型号及含义

FN5-12DR/400

F:负荷开关；

N:户内；

7：设计序号；

12：额定电压；

D:接地开关；

R:熔断器；

400：额定电流

三.正常工作环境条件

1.周围空气温度不高于+40°c，不低于-25°c。

2.海拔不超过1000m.

3.相对湿度：日平均值不大于95％，月平均值不大于90％，

4.周围空气盈不受腐蚀性或可燃性气体及水蒸气等明显污染。

5.无经常性的剧烈振动。

四.结构概述

  负荷开关由底座、绝缘子、动、静触刀、弧触头及灭弧室，传动机构及弹簧储能机构，熔断器与CS6或园盘操作机构等组成，可与接地开关连体，并具有连锁装置。

五.功能

1.合闸操作：手动合闸是，由操作机构，通过传动机构使合闸弹簧储能，当储能终止时，弹簧释放能量，实现触刀高速闭合。

2.分闸操作也熄弧原理：手动分闸时，由分闸弹簧释放能量，使主触刀先断开，然后弧触刀瞬间再分断电路。在弧触刀断开的瞬间，产生电弧，灭弧室壁起到冷却电弧的作用，并在电弧作用下产生电弧，是电弧熄灭。

3.装有带撞击器之限流熔断器的负荷开关，具有自动脱扣装置，当熔断器非全相熔断时，负荷开关自动分闸，须经再扣后方可重新合闸。

4.装有接地开关的负荷开关，通过连锁机构实现互锁，以避免误分误合。

5.当选用熔断器与整体式负荷开关配合不当时，可选用分体式负荷开关。

6.具有自动脱扣装置的负荷开关，可加装电动分闸装置以实现电动分闸。

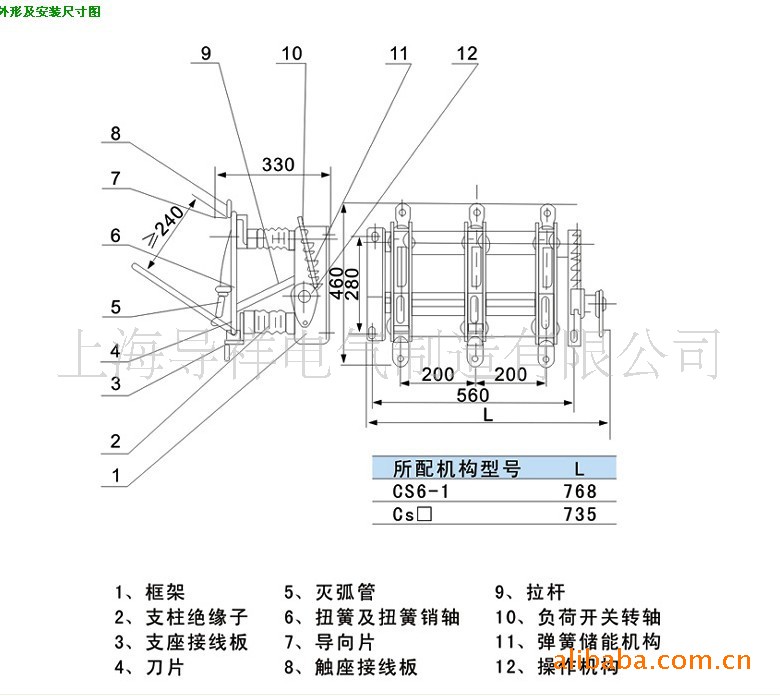

六.外形尺寸与安装

 七.订货须知

1.负荷开关型号、名称、数量。

2.若配熔断器，请注明熔断器型号及熔体额定电流。
