煤气刀闸阀，属阀门技术领域。所要解决的问题是提供一种结构长度短、体积小、密封可靠、使用寿命长的煤气刀闸阀。构成中包括阀体、闸板、阀盖、阀杆和传动机构，其特点为，阀体为平面板状结构、与管道对夹连接，闸板采用单闸板，一侧与阀体阀座密封，背面与阀体另一侧之间楔形接触，密封面与介质流向相对。所述楔形接触结构是在密封面背面均设楔形压紧块，阀体另一侧对应压紧块处设调节顶丝。本实用新型具有阀体结构长度短、重量轻、阀座密封面可免受介质冲刷，密封面受压均匀、贴合严密、在关闭过程中可将阀座密封面上的尘粒、焦油等刮走以及排污方便等优点。适宜在含粉尘或焦油的煤气管线中使用。
电动暗杆式刀型闸阀DMZ973H/F/X（梅花形电动暗杆刀型闸阀DMZ943H/F/X）
设计制造：JB/TB8691-1988
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000 JB/T79-94
试验与验收：GB/T13927-92
阀体上盖：碳钢.不锈钢
阀板：不锈钢
阀杆：不锈钢，不锈铁
密封圈：橡胶，四氟，不锈钢，硬质合金，本体材质
公称压力：PN
口径：DN50-DN1800 class：150lb 2”-72”-
壳体试验：1.5XPN
密封试验：1.1XPN
工作温度：橡胶≤80℃ 四氟密封：≤180℃ 硬密封：≤425℃不锈钢304：≤600℃温度按材质和介质而定
适用介质：糖桨，纸桨，污水，煤矿，灰，渣水混合物等材质。
刀闸阀具有结构简单紧凑、设计合理、轻型节材、密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀、球阀等阀门的重量大、流阻大、面积大、难安装等疑难问题，可取代通用切断阀和调节阀，
可在工作压力1.0MPa- 2.5MPa，使用温度-29-550℃情况下正常工作。刀型闸阀的闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

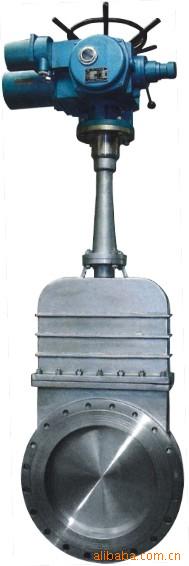

电动暗杆式刀形闸阀DMZ973 electric inside screw knife gate valve
产品概述
该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。
电动装置参数
电源：AC380V、50HZ。
标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
防爆型（EX）：防爆等为DⅡBT4/DⅡCT4（不含乙炔）。
环境温度：-20℃~40℃
可选：配电气控制器

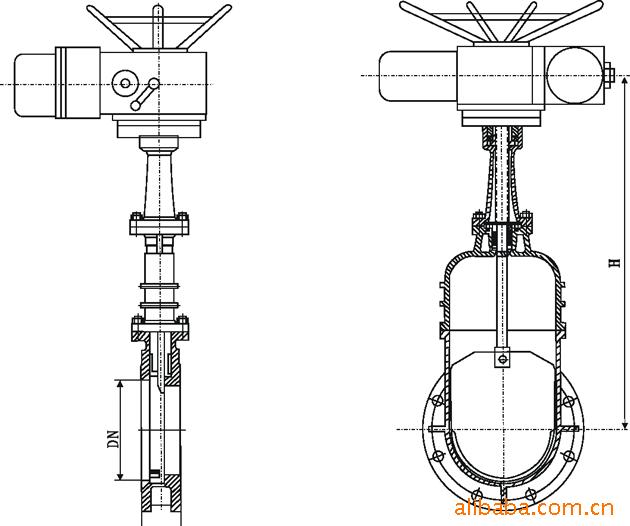

公称通径150 200 250 300 350 400
高度790 910 1080 1240 1300 1470
公称通径450 500 600 700 800 900
高度1670 1760 2020 2200 2530 2760
特点
启闭迅速，平衡可靠，自动化程度高。
安装高度及位置不受限制。
采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。
