DC电容式近接传感器

直径

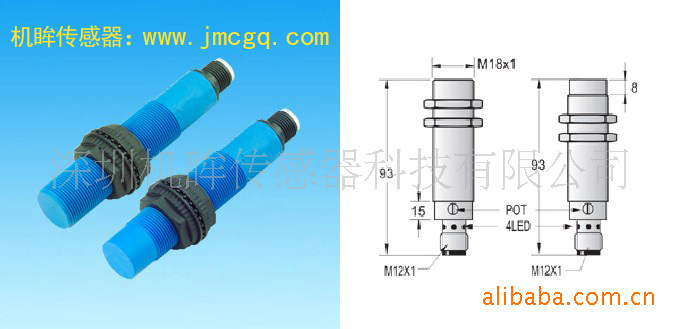

M18

● 埋入安装  ○ 露出安装

● 埋入安装             ○ 露出安装

感应距离（mm）

2～8mm 可调整           2～15mm可调整

外壳材质

PBT

● 带LED  ○ 不带 LED

● 带LED

工作电压

10-30V

涟波

<10%

无负载电流

&lt;10mA

最大负载电流

300mA

漏电流

&lt;0.01mA

电压降

&lt;2V

开关频率

100Hz

响应时间

1.5ms/1.5ms

开关磁滞

&lt;15%(Sr)

重复精度

&lt;5%(Sr)

保护等级

IP67

工作环境温度

-25°C- +70°C

温度漂移

&lt;10%(Sr)

短路保护

YES

过载电流保护点

350mA

EMC

RFI>3V/M / EFT&gt;1KV / ESD&gt;4KV(contact)

冲击/震动

IEC 60947-5-2,Part7.4.1/IEC 60947-5-2,Part7.4.2

感应面材质

PBT

DC三线式 10-30V NPN 常开

      CA1T - P18 * N - OEA4       CA2T - P18 * N - OEA4

31

DC三线式 10-30V NPN 常闭

      CA1T - P18 * N - CEA4       CA2T - P18 * N - CEA4

32

DC三线式 10-30V PNP 常开

      CA1T - P18 * P - OEA4       CA2T - P18 * P - OEA4

33

DC三线式 10-30V PNP 常闭

      CA1T - P18 * N - CEA4       CA2T - P18 * N - CEA4

34

DC四线式 10-30V NPN 常开常闭可转换

        CA1T - P18 * N - SEA4       CA2T - P18 * N - SES4

35

DC四线式 10-30V PNP 常开常闭可转换

        CA1T - P18 * P - SEA4       CA2T - P18 * P - SES4

36

DC两线式 10-60V 常开

DC两线式 10-60V 常闭

DC三线式 10-55V NPN 常开

DC三线式 10-55V NPN 常闭

DC三线式 10-55V PNP 常开

DC三线式 10-55V PNP 常闭

DC三线式 5-36V NPN 常开

DC三线式 5-36V NPN 常闭

DC三线式 5-36V PNP 常开

DC三线式 5-36V PNP 常闭

DC四线式 5-36V NPN 常开常闭可转换

DC四线式 5-36V PNP 常开常闭可转换

               接线图编号

2米电线 (PVC)

重量 (g)

Approx.79g      Approx.80g
