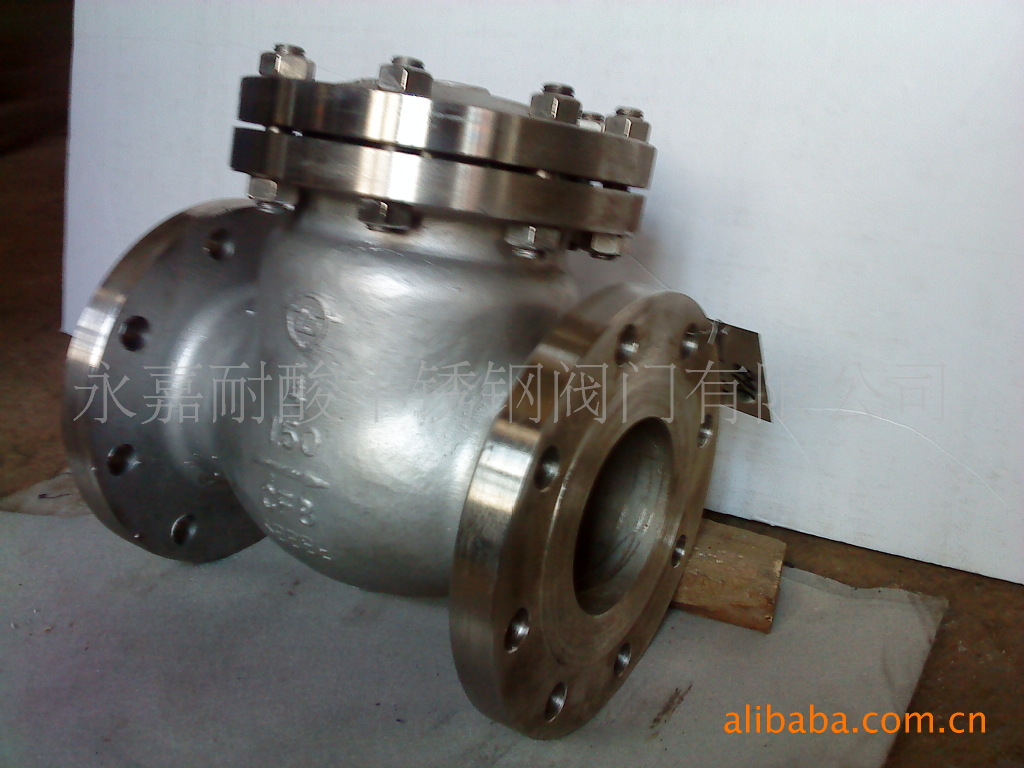

美标止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。 这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
止回阀是能自动阻止流体倒流的阀门.止回阀的阀瓣在流体压力作用下开启,流体从进口处流向出口处.当进口处压力低于出口处的压力时,阀瓣在流体压差本身重力等因素作用下自动关闭以防止流体倒流.
用途
广泛适用于电站、化工、水力等行业
标准规范
| 设计与制造 | 连接法兰 | 试验与检验 |
| GB12236 | JB/T79.1-94 GB9113.15-2000 | JB/T9092 |
主要外形尺寸
H44H-16
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||
| (mm) | (MPa) | (mm) | ||||||||
| DN | PN | L | D | D1 | D2 | b | f | z-d | H | |
| 50 | 1.6 | 230 | 160 | 125 | 100 | 16 | 3 | 4-18 | 160 | 22 |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 177 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 187 | 33 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 8-18 | 202 | 39 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 8-18 | 227 | 57 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 263 | 80 | |
| 200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 293 | 95 | |
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-25 | 330 | 175 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-25 | 392 | 260 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 4 | 16-25 | 430 | 360 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 4 | 16-30 | 480 | 496 | |
| 500 | 1150 | 705 | 650 | 608 | 44 | 4 | 20-34 | 560 | 588 | |
H44H-25
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||
| (mm) | (MPa) | (mm) | ||||||||
| DN | PN | L | D | D1 | D2 | b | f | z-d | H | |
| 50 | 2.5 | 230 | 160 | 125 | 100 | 20 | 3 | 4-18 | 177 | 22 |
| 65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-18 | 192 | 30 | |
| 80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-18 | 192 | 35 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-23 | 217 | 52 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-25 | 250 | 73 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-25 | 270 | 103 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-25 | 350 | 135 | |
| 250 | 650 | 425 | 370 | 332 | 36 | 3 | 12-30 | 410 | 193 | |
| 300 | 750 | 485 | 430 | 390 | 40 | 4 | 16-30 | 430 | 285 | |
| 350 | 850 | 550 | 490 | 448 | 44 | 4 | 16-34 | 450 | 388 | |
| 400 | 950 | 610 | 550 | 505 | 48 | 4 | 16-34 | 560 | 496 | |
| 500 | 1150 | 730 | 660 | 610 | 52 | 4 | 20-41 | 318 | 641 | |
H44H-40
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||||
| (mm) | (MPa) | (mm) | ||||||||||
| DN | PN | L | D | D1 | D2 | D6 | b | f2 | f | z-d | H | |
| 50 | 4.0 | 230 | 160 | 125 | 100 | 88 | 20 | 4 | 3 | 4-18 | 177 | 22 |
| 65 | 290 | 180 | 145 | 120 | 110 | 22 | 4 | 3 | 8-18 | 192 | 30 | |
| 80 | 310 | 195 | 160 | 135 | 121 | 22 | 4 | 3 | 8-18 | 192 | 34 | |
| 100 | 350 | 230 | 190 | 160 | 150 | 24 | 4.5 | 3 | 8-23 | 217 | 52 | |
| 125 | 400 | 270 | 220 | 188 | 176 | 28 | 4.5 | 3 | 8-25 | 259 | 73 | |
| 150 | 480 | 300 | 250 | 218 | 204 | 30 | 4.5 | 3 | 8-25 | 270 | 103 | |
| 200 | 600 | 375 | 320 | 282 | 260 | 38 | 4.5 | 3 | 12-30 | 340 | 212 | |
| 250 | 650 | 445 | 385 | 345 | 313 | 42 | 4.5 | 3 | 12-34 | 401 | 297 | |
| 300 | 750 | 510 | 450 | 408 | 364 | 46 | 4.5 | 4 | 16-34 | 423 | 362 | |
| 350 | 850 | 570 | 510 | 465 | 422 | 52 | 5 | 4 | 16-34 | 460 | 450 | |
| 400 | 950 | 655 | 585 | 5835 | 474 | 58 | 5 | 4 | 16-41 | 490 | 585 | |
| 500 | 1150 | 755 | 670 | 612 | 512 | 62 | 5 | 4 | 20-48 | 618 | 641 | |
H44H-64
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||||
| (mm) | (MPa) | (mm) | ||||||||||
| DN | PN | L | D | D1 | D2 | D6 | b | f2 | f | z-d | H | |
| 50 | 6.4 | 300 | 175 | 135 | 105 | 88 | 26 | 4 | 3 | 4-23 | 192 | 30 |
| 65 | 340 | 200 | 160 | 130 | 110 | 28 | 4 | 3 | 8-23 | 207 | 41 | |
| 80 | 380 | 210 | 170 | 140 | 121 | 30 | 4 | 3 | 8-23 | 207 | 48 | |
| 100 | 430 | 250 | 200 | 168 | 150 | 32 | 4.5 | 3 | 8-25 | 235 | 72 | |
| 125 | 500 | 295 | 240 | 202 | 176 | 36 | 4.5 | 3 | 8-30 | 365 | 108 | |
| 150 | 550 | 340 | 280 | 240 | 204 | 38 | 4.5 | 3 | 8-34 | 297 | 155 | |
| 200 | 650 | 405 | 345 | 300 | 260 | 44 | 4.5 | 3 | 12-34 | 357 | 217 | |
| 250 | 775 | 470 | 400 | 352 | 313 | 48 | 4.5 | 3 | 12-41 | 405 | 341 | |
| 300 | 900 | 530 | 460 | 412 | 364 | 54 | 4.5 | 4 | 16-41 | 465 | 472 | |
| 350 | 1025 | 595 | 525 | 475 | 422 | 60 | 5 | 4 | 16-41 | 514 | 627 | |
| 400 | 1150 | 670 | 585 | 525 | 474 | 66 | 5 | 4 | 16-48 | 568 | 882 | |
| 500 | 1400 | 800 | 705 | 640 | 576 | 70 | 5 | 4 | 20-54 | 620 | 1027 | |
H44H-100
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||||
| (mm) | (MPa) | (mm) | ||||||||||
| DN | PN | L | D | D1 | D2 | D6 | b | f2 | f | z-d | H | |
| 50 | 10.0 | 300 | 195 | 145 | 112 | 88 | 28 | 4 | 3 | 4-25 | 192 | 41 |
| 65 | 340 | 220 | 170 | 138 | 110 | 32 | 4 | 3 | 8-25 | 207 | 48 | |
| 80 | 380 | 230 | 180 | 148 | 121 | 34 | 4 | 3 | 8-25 | 235 | 72 | |
| 100 | 430 | 265 | 210 | 172 | 150 | 38 | 4.5 | 3 | 8-30 | 265 | 108 | |
| 125 | 500 | 310 | 250 | 210 | 176 | 42 | 4.5 | 3 | 8-34 | 313 | 130 | |
| 150 | 550 | 350 | 290 | 250 | 204 | 46 | 4.5 | 3 | 12-34 | 360 | 217 | |
| 200 | 650 | 430 | 360 | 312 | 260 | 54 | 4.5 | 3 | 12-41 | 420 | 341 | |
| 250 | 775 | 500 | 430 | 382 | 313 | 60 | 4.5 | 3 | 12-41 | 480 | 472 | |
H44H-160
| 公称口径 | 公称压力 | 外形尺寸 | 阀门重量 | |||||||||
| (mm) | (MPa) | (mm) | ||||||||||
| DN | PN | L | D | D1 | D2 | D6 | b | f2 | f | z-d | H | |
| 50 | 16.0 | 300 | 215 | 165 | 132 | 88 | 36 | 4 | 3 | 8-25 | 251 | 49 |
| 65 | 340 | 245 | 190 | 152 | 110 | 44 | 4 | 3 | 8-30 | 282 | 58 | |
| 80 | 380 | 260 | 205 | 168 | 121 | 46 | 4 | 3 | 8-30 | 320 | 110 | |
| 100 | 430 | 300 | 240 | 200 | 150 | 48 | 4.5 | 3 | 8-34 | 356 | 162 | |
| 125 | 500 | 355 | 285 | 238 | 176 | 60 | 4.5 | 3 | 8-41 | 393 | 214 | |
| 150 | 550 | 390 | 318 | 270 | 204 | 66 | 4.5 | 3 | 12-41 | 430 | 267 | |
| 200 | 650 | 480 | 400 | 345 | 250 | 78 | 4.5 | 3 | 12-48 | 470 | 318 | |
| 250 | 775 | 580 | 485 | 425 | 313 | 88 | 4.5 | 3 | 12-54 | 514 | 370 | |
止回阀概述启闭件靠介质流动的力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管路上,只允许介质向一个方向流动,以防止发生事故。 止回阀按结构划分,可分为升降式止回阀、旅启式止回阀、蝶式止回阀。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。 止回阀的安装应注意以下事项。 1.在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。 2.安装时注意介质流动的方向应与阀体所示箭头方向一致。 3.升降式立式止回阀应安装在垂直管道上。 4.升降式止回阀应安装在水平管道上 本公司产品包括:升降式止回阀、旋启式止回阀、对夹式止回阀、API美标止回阀、立式止回阀等系列产品。 公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN15~900、NPS 1/4 ~36 连接方式:法兰、对焊、螺纹、承插焊等 适用温度:-196℃~540℃ 阀体材料: ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

永嘉耐酸不锈钢阀门有限公司是浙江重工阀门集团有限公司下属单位,公司位于有着温州“小浦东”之美称的中国泵阀之乡——永嘉瓯北。公司集开发、生产、销售于一体,已全面采用计算机辅助设计和管理,并拥有精良及完善的测试设备,是一家专业的不锈钢阀门生产厂家。
本公司主要生产不锈钢球阀、截止阀、闸阀、止回阀、氧气阀、保温阀以及其他不锈钢产品。公称通径DN15-DN600,公称压力PN10-PN100,阀体材料ZG1Cr18Ni9Ti、304、304L、316,316L等。并可根据客户特殊要求冶炼和制造。主要连接形式有法兰式、对焊式,有手动、电动、气动等驱动方式。适用温度:-196℃~450℃,适用介质:酸、碱、盐、水、蒸汽、海水、煤气,广泛应用于油田、冶金、造纸、医药、市政工程等行业。
本公司秉承“质量第一、客户之上”的服务精神,竭诚希望新老朋友对我公司今后的工作给予匡正和支持。并真诚欢迎广大客商到本公司参观指导,洽谈业务,您的建议和意见将成为我们最宝贵的财富。
