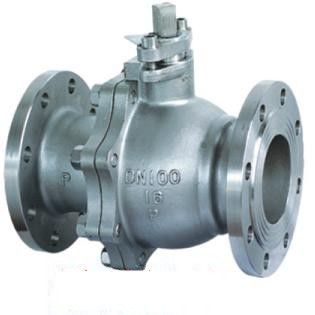

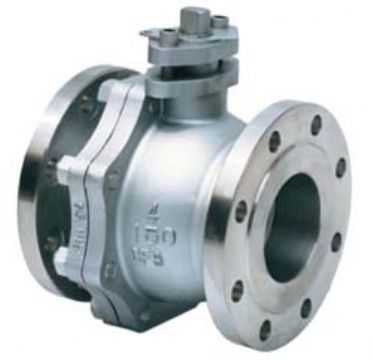

Q41F法兰球阀，采用法兰连接方式，主要有国标和美标的形式，阀体有的材料为，WCB，CFB，CF8M，球体为CF8，CF8M，密封材料为PTFE，尺寸从1/2“-8”，设计标准为，GB12224，GB12237，结构长度，GB12221，法兰连接端，BG9113国标法兰系列，也可以订做其它标准法兰， Q41F法兰球阀设计特性 •防火结构设计 •阀杆与阀体之间带防静电装置 •阀杆防爆装置设计 •符合德TUVTA-LUFT的阀杆泄漏测试要求 •阀体上设计清洁阀腔的装置 Design features •设计标准（Design standard):GB12224 GB12237 •结构长度（Face to face):GB 12221 •法兰接端（Flange to end):GB-9113.3-GB9113.5 •防火测试（Fire test):API607 4th 1993 •检验与测试（Inspection&testing):GB/T13927 Q41F法兰球阀

【产品用途】

法兰浮动球阀用于各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质 Q41F法兰球阀的型号：Q41F-16C，Q41F-25C，Q41F-32C，Q41F-64C，Q41F-160C，Q41F-16P，Q41F-25P，Q41F-32P，Q41F-40P，Q41F-64P，Q41F-160P，Q41F-16R，Q41F-32R，Q41F-25R，Q41F-64R Q41F法兰球阀

【产品特点】

1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过

2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装 Q41F法兰球阀

【性能参数】型号 Q41F-16C Q41F-16P 工作压力（MPa） 1.6 适用温度（℃） ≤180 适用介质 水、蒸汽、油品 弱腐蚀性介质材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢 球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢 密封圈 柔性石墨垫圈/316＋柔性石墨垫圈 填料 聚四氟乙烯

Q41F-16C，Q41F-25C，Q41F-32C，Q41F-64C，Q41F-160C，Q41F-16P，Q41F-25P，Q41F-32P，Q41F-40P，Q41F-64P，Q41F-160P，Q41F-16R，Q41F-32R，Q41F-25R，Q41F-64R Q41F法兰球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近 十几年来发展最快的阀门品种之一。

球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

【Q41F法兰球阀特点 】

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在 关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。浮动球阀体设计

2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

 6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。

永嘉县方泉不锈钢阀门有限公司，公司位于有着温州“小浦东”之美称的中国泵阀之乡——永嘉瓯北。公司集开发、生产、销售于一体，已全面采用计算机辅助设计和管理，并拥有精良及完善的测试设备，是一家专业的不锈钢阀门生产厂家。
本公司主要生产不锈钢球阀、截止阀、闸阀、止回阀、氧气阀、保温阀以及其他不锈钢产品。公称通径DN15-DN600,公称压力PN10-PN100，阀体材料ZG1Cr18Ni9Ti、304、304L、316，316L等。并可根据客户特殊要求冶炼和制造。主要连接形式有法兰式、对焊式，有手动、电动、气动等驱动方式。适用温度：-196℃~450℃，适用介质：酸、碱、盐、水、蒸汽、海水、煤气，广泛应用于油田、冶金、造纸、医药、市政工程等行业。
本公司秉承“质量第一、客户之上”的服务精神，竭诚希望新老朋友对我公司今后的工作给予匡正和支持。并真诚欢迎广大客商到本公司参观指导，洽谈业务，您的建议和意见将成为我们最宝贵的财富。
