■产品介绍：
光纤收发器由光收发模块与不同的机壳构成插卡式收发器，或由独立式单机壳组成；用于10Base-T、100Base-TX双绞线或1000Base-T双绞线与1000Base-SX/LX光缆之间数据通讯或1000Base-T双绞线与1000Base-LC光缆之间数据通讯；适合作智能化小区或光纤到桌面的连接器，它将网络传输距离的极限从双绞线的100米扩展到了10公里以上， 它可以简单地实现一台主板服务器、中继器、集线器、交换机、终端机与一台终端机之间的互联。
广播过滤功能、地址自动学习和自动更新功能及存储转发的运行机制
缓存区大小为256KB、地址表大小为4KB
以太网10Base-T /100Base-TX/1000Base-T to 1000Base-SX/LX光纤介质转换器
支持IEEE 802.3、IEEE 802.3U、IEEE 802.3X、IEEE 802.3z/AB、IEEE 802.1d
支持全双工流量控制或半双工背压流量控制工作，并带有自动协商（Auto Negotiation）能力
电口支持1000Mbps、100Mbps、10Mbps,电口两端可以使用不相同的速率匹配
电口支持10Mbps、100Mbps、1000Mbps自动适应，光口工作速率1000Mbps
优质的光电一体化模块提供良好的光特性和电气特性，保证数据传输可靠，工作寿命长
提供远程链路丢失诊断、电口链路与光口链路连接诊断、动态数据传输、全双工/半双
工、速率指示灯
提供单RJ-45电口支持自动交叉，连接交换机、集线器
全内置电源、插卡式机壳设计外观独特，外壳尺寸大W×H×D:125mm×28mm×165mm
设备功耗：小于5W（输入电压可选：DC12V，DC24V，DC-48V，AC/DC85-265V）
平均无故障工作时间在7万小时以上，符合电信级运营标准
售后服务完备，提供三年的质量保证和终身维修服务
■技术参数：
类型 参数 | 光纤接口类型 | 发射波长(nm) | 发射功率（dBm） | 接收灵敏度（dBm） | 光饱合度dB | 传输距离Km | 光损耗dBm/km |
多模 | SC | 850 | -11.5~-9 | -21~18 | -6 | 0~550米 | 3 |
单模 | SC | 1310 | -11~-8 | -22 ~ -20 | -8 | 0~10 | 0.5 |
SC | 1310 | -7 ~ -5 | -24 ~ -22 | -8 | 0~20 | 0.5 |
SC | 1550 | -3 ~ 0 | -25 ~ -26 | -8 | 0~40 | 0.25 |
SC | 1550 | +1~ +5 | -26 ~ -28 | -3 | 0~80 | 0.25 |
光纤参数 | 多模：50/125，62.5/125 or100/140um |
单模：8.3/125，8.7/125，9/125 or 10/125um |
环境要求 | 工作温度 | 储存温度 | 湿度 |
-10~70℃ | -40~-85℃ | 5%-90%无冷凝 |
■功能特性：
产品型号 | 规格说明 |
ME1110-MCX-N | 10/100/1000Mbps，多模,850nm,0~550m，SC光口 |
ME1110-SCX-N | 10/100/1000Mbps，单模,1310nm,0~10km，SC光口 |
ME1110-SCM-N | 10/100/1000Mbps，单模,1310nm,0~20km，SC光口 |
ME1110-SCL-N | 10/100/1000Mbps，单模,1550nmDFB,0~40km，SC光口 |
ME1110-SCD-N | 10/100/1000Mbps，单模,1550nmDFB,0~80km，SC光口 |
备注： 1、型号尾缀“-N”为内置电源大机壳收发器。 2、型号尾缀“-K”为插卡式收发器模块，适用于ME2U-16AC/DC机箱和“-N”型大机壳。 3、光纤接口：默认型号光口为SC，如需ST/FC光纤接口，订货时须注明。 4、安装方式：默认型号为桌面式安装；壁挂式安装在默认型号末尾加“G”；DIN导轨式安装在默认型号末尾加“D”。 5、供电方式：默认型号供电方式为AC/DC85-265V，如需DC-48V，DC24V，DC12V电源，订货时须说明。 |

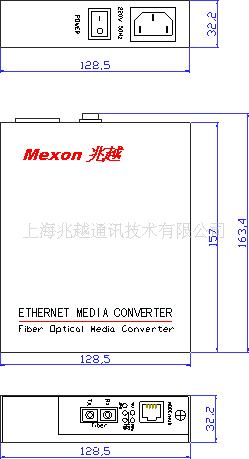

安装机械图：
