【绝缘子故障激光定位侦测器】价格_厂家

品牌/型号

宏博/HB-8620

电源电压

DC7.4V（V）V

测量范围

15m~50m

测量精度

±4.5%RH ±0.5℃ 25℃时

用途

绝缘子、高压开关等故障远距离侦测定位

根据客户的积极反馈和对绝缘子故障的长期研究，我公司与河南省电力公司合作对HB-8620型绝缘子故障远距离激光定位侦测器进行了多次技术改进，并成功研发了绝缘子故障智能诊断分析系统。在产品的研发过程中，在公司技术人员以及多家知名大学教授、专家的共同努力下，不断创新，取得了重大的科研成果，并获得了多项专利，填补了多项国内行业的空白。

新一代产品采用了系统模块化设计，整个仪器分为侦测器数据采集，主机数据处理以及专业软件处理三大部分。并在功能上进行了增加或改进，提高了侦测器数据采集的效率；增加了主机的存储、比对、报警处理及多元化通讯接口等功能；增加了专业数据智能诊断分析软件，实现了对处理后的数据同大量基础数据的比对分析，故障等级自动识别，详细故障报告生成等功能，绝缘子故障激光定位侦测器进一步提高了故障侦测的准确度和采集效率，降低了操作人员的工作强度，并且给工作人员提供了更加准确的故障分析结果。是供电系统保障安全正常供电、提高经济效益的理想仪器。

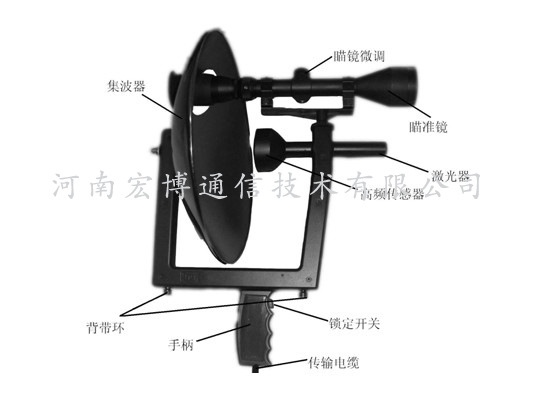

主架构造

主机图解

工作原理

经过对故障绝缘子本身故障机理的长时间研究探索，绝缘子因劣化而发生故障时会产生一种极其复杂的声波，这个声波的波长较短，频率较高且多频交杂，近乎于光学属性，我们对此声波进行了深入的分析，找出了该声波的如下特性：

●该声波是一个极宽阔的连续声谱，其频率从几赫兹到数十万赫兹不等。

●该声波方向性极强，呈点光源状传播，声通量与距离平方呈反比，对距离反应明显。

●该声波有明显的反射与聚集现象，并符合光的反射与聚集原理。

●该声波在空气中衰减较大，并与频率呈反比，随着传播距离的增加，能量衰减极大。

●该声波能量高，声压大。

据此研究出来最新型的绝缘子故障侦测方法，即：特征声波侦测法（已申请专利）

绝缘子故障激光定位侦测器是通过高强度激光束和高精确光学系统配合定位，并由特制的集波器将来自被检测对象的特征声音信号收集，再由多个高频传感器接收并转化为电信号,然后将这一微弱声音信号进行多级放大、特征分析、整形等诸环节处理。之后再把整理后的信号通过专用电缆送入主机进行采样和比对分析，并将其它非必要频段波屏蔽。最后形成两路信号，一路经音频放大送到耳机，供检测人员进行监听。另一路通过模数转换变为数字信号，再由微处理器进行采样、存储、比对、分析和处理，送液晶屏实时显示该声音的强度指示和直方图。最后可将检测到的数据转存到外部存储器，并提示操作人员输入相对应的杆号、串号等信息后，形成数据文件。最后还可以将这些数据文件导入至绝缘子故障智能诊断分析系统，进行下一步诊断分析。

软件功能简介

绝缘子故障智能诊断分析系统可以对侦测器现场采集的数据进行即时分析、智能诊断，并最终形成报表。主设备完成侦测工作后，可将其前端数据导入绝缘子故障智能诊断分析系统，系统将对这些数据进行读取与转存，并对这些数据进行自动智能化分析；然后系统将数据读入分析软件进行再处理，方便试验人员对图谱的分析。

绝缘子故障智能诊断分析系统数据库内置了大量的基础实验数据，这些数据是在特定的温度、湿度、距离和电压等级下反复试验的积累，并将这些数据规律化、程式化，以备比对分析。

绝缘子故障智能诊断分析系统采用先进的标准图谱比对分析法，将侦测采集得到的声音图谱和标准故障图谱进行比对，以判断出绝缘子的故障情况，得出相对应的参考结论。并最终形成所需的记录和报表。软件具有较强的数据管理能力、实用的查询功能和方便的操作菜单。升级快捷，维护简单。

产品特点：

1. 采用军业级设计，产品实现轻量化，信号屏蔽效果佳。

2. 信号采集能力强，数据处理、输出准确，工作更加稳定。
3、提高了仪器采集信号和处理的能力，输出的数值更加准确、可靠

4、立体声耳机及液晶显示器双重指示，检测效果明显。
5、远距离侦测，激光瞄准，准确定位劣化绝缘子以及其设备故障的故障点，判断准确率100%。
6、智能化锁定数据、欠压功能，恒流充电，充满自停。
7、专用USB存储器，数据存储安全，转载过程便捷、准确。
8、全新的故障诊断分析系统，基础数据强大，比对分析效果佳
技术指标

1．主机

（1）中心频率：40KHz±1Hz

（2）有效距离：电压：2KV以下距离0.5~15M

2~10KV 距离5~40M

10~220KV 距离5~50M

220~500KV 距离10~60M

500KV以上距离20~80M

（3）工作电压：DC 6.5V~DC8.4V

（4）电池：高容量无记忆锂离子电池

（5）工作温度：-30℃～80℃；

（6）体积：445×410×320（mm）

2．激光器
