概述

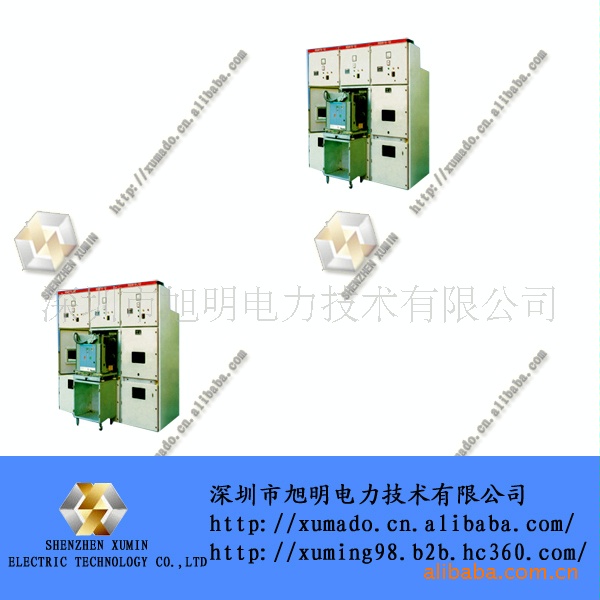

KYN28A-12（Z）铠装移开式交流金属封闭开关设备（又称GZS1开关设备）系由西安森源公司开发和提供技术转让的先进中压开关设备。它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
符合标准
GB3906-91《3-35KV交流金属封闭开关设备》
GB11022-99《高压开关设备通用技术条件》
IEC298（1990）《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-91《户内交流高压开关柜订货技术条件》
使用环境条件
环境温度：最高温度：+40℃，最低温度：-10℃
环境湿度：日平均相对湿度：≤95%
月平均相对湿度：≤90%
海拔高度：2000m以下。
抗地震度：地震烈度不超过8度
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
无经常性的剧烈震动场所。
在超过GB3906规定的正常环境条件下使用时，由用户和我公司协商。
结构特点
开关设备按GB3906-91中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
开关柜设备技术参数
序号 | 项目 | 单位 | 技术参数 |
1 | 额定电压 | KV | 3, 6, 10 |
2 | 最高工作电压 | KV | 3.6, 7.2, 12 |
3 | 额定绝缘水平 | 1min工频耐受电压 | KV | 42 |
雷电冲击受电压 | KV | 75 |
4 | 额定频率 | HZ | 50 |
5 | 主母线额定电流 | A | 630,1250,1600,2000,2500,3150 |
6 | 分支母线额定电流 | A | 630,1250,1600,2000,2500,3150 |
7 | 额定短时耐受电流（4S） | KA | 16, 20, 25, 31.5, 40, 50 |
8 | 额定峰值耐受电流 | KA | 40, 50, 63, 80, 100, 125 |
9 | 防护等级 | 外壳为IP4X；隔离间，断路器室门打开时为IP2X |
注：电流互感器的短路容量应单独考虑
