概 述

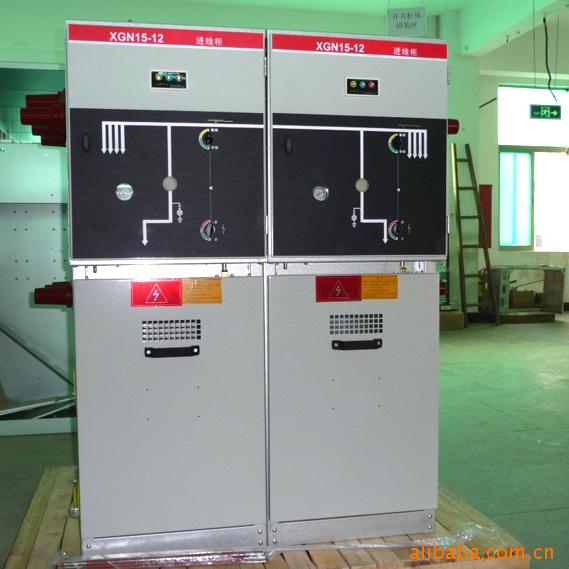

XGN15—12/24型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的需求。
XGN15—12/24型单元式六氟化硫环网柜的主开关分别采用FLN36/FLN38型SF6负荷开关、施耐德SC6系列负荷开关，ABB原装SFG型、SF6负荷开关、GN30型隔离开关，也可根据用户的需要配装VS1断路器或ABB原装VD4断路器，及各型固定式断路器。
正常使用条件
1. 海拔高度≤1000m； (如有特殊要求可在订货时注明)
2. 环境温度：一25℃ ~ +40℃；
3. 日相对湿度平均值不超过95％；月相对湿度平均值不超过90％；
4. 抗震能力：8度；
5. 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所
XGN15-12间隔式金属封闭开关设备技术参数
项目 品类 | | （进线柜） | （出线柜） |
技术参数名称 | 单位 | 参数 | 参数 |
额定电压Ur | KV | 12 | 24 | 12 | 24 |
额定雷电冲击耐受电压Up | KV | 75 | 125 | 75 | 125 |
断口 | KV | 85 | 145 | 85 | 145 |
额定工频耐受电压Ud | KV | 42 | 50 | 42 | 50 |
断口 | KV | 48 | 60 | 48 | 60 |
额定频率 | Hz | 50 | 50 | 50 | 50 |
额定电流Ir主母线 | A | 630 | 630 | 630 | 630 |
分支母线 | A | 630 | 630 | 630 | 630 |
额定短时耐受电流主回路 | KA | 20 | 20 | 20 | 20 |
接地回路 | KA | 20 | 20 | 20 | 20 |
额定短路持续时间 | S | 3 | 3 | 3 | 3 |
额定峰值耐受电流 | KA | 50 | 50 | 50 | 50 |
电弧故障耐受电流1S | KA | 20 | 20 | 20 | 20 |
防护等级柜体 | | IP2X | IP2X | IP2X | IP2X |
负荷开关机械寿命合/分 | 次 | 5000 | 5000 | 5000 | 5000 |
分/接地 | 次 | 1000 | 1000 | 1000 | 1000 |
详情请来电咨询深圳市旭明电力技术有限公司
