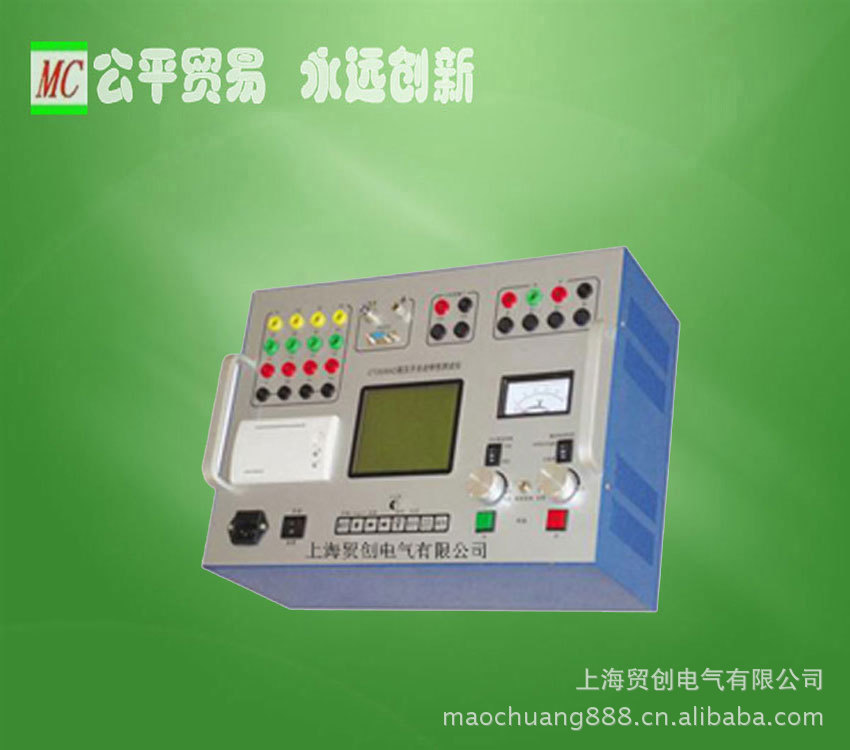

参数设置详细说明

默认传感器

速度定义：V0

电气断口A1分后（合前）10ms间隔内的平均速度

1mm传感器

断口A 1：

电气分后/合前10ms

速度定义：V1

指定超程SC=060（可修改）mm刚分后（刚合前）10ms间隔内的平均速度

1mm传感器

超程指段：Sc=060mm

分后/合前10ms

速度定义：V2

指定超程SC=060（可修改）mm刚分（合）前后各5ms间隔内的平均速度

1mm传感器

超程指段：Sc=060 mm

分/合前后各5ms

速度定义：V3

指定超程SC=060（可修改）mm刚分后72mm，刚合前36mm间隔内的平均速度

1mm传感器

超程指段：Sc=060mm

分后72mm合前36mm

速度定义：V4

电气断口A1分后（合前）指定行程Su=06.0mm（可修改）内的平均速度

0.1mm传感器

行程指段：Su=06.0mm

电气分后/合前

速度定义：V5

电气断口C3与C4辅点间指定开距Sz=06.0mm（可修改）内的平均速度

辅助接点

行程指段：Sz=06.0mm

C3分/合至辅点C4

速度定义：V6

电气断口A1分后32mm，合前16mm间隔内的平均速度

1mm传感器

断口A1

分后32mm合前16mm

速度定义：V7

电气断口A1分至行程90%，行程10%至合平均速度

1mm传感器

断口A1

分至行程90%合至10%

速度定义：V8

分（合）行程10%至90%的平均速度

1mm传感器

行程10%至90%

传感器

1mm

当前定义下默认适配的传感器为1mm精度直线传感器

0.1mm

当前定义下默认适配的传感器为0.1mm精度直线传感器

1°

当前定义下默认适配的传感器为1°精度角度传感器

行程校准

S=000.0 mm

表示以默认定义下的传感器测试值为准，即不需校准

S=xxx.x mm

使用角度传感器时，需输入标准行程或其他校准值

测时范围

= 1S

线圈电压、电流，传感器，断口任一同步触发1S波形

> 1S

电压、电流触发至12S内的传感器、断口触发后1S波形

分合命令

分

分闸操作命令方式，持续时间约300ms。

合

合闸操作命令方式，持续时间约300ms。

分000合000分

分闸延后XXXms后合闸，再延后XXXms后分闸

合000分000合

合闸延后XXXms后分闸，再延后XXXms后合闸

分000合

分闸延后XXXms后合闸操作命令

合000分

合000分

金短时间测试，合闸送电后即分闸送电

合XXX分

金短时间测试，合闸送电XXXms分闸送电
