通孔宝石元件

通孔宝石元件为系列产品，主要应用于各种精密计时仪表、自动记录仪表以及各种精密计量器具（千分表、百分表等）和其它仪器仪表转动系统圆柱支承。

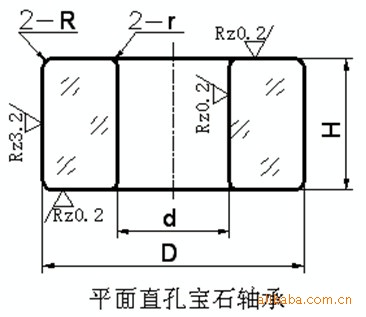

通孔系列宝石元件的主要型式有：平面直（弧）孔宝石元件、单油槽平面直（弧）孔宝石元件、双油槽平面直（弧）孔宝石元件、凸顶弧孔宝石元件、单油槽凸顶弧孔宝石元件等。

▲产品规格：

●外径D：Φ0.80 ~ Φ8.00mm，     外径极限偏差：h7 ~ h9

●高度H：0.125 ~ 20.00mm，       高度极限偏差：±0.01mm

●内孔直径d：Φ0.08 ~ Φ5.00，    内孔极限偏差：0.004 ~ 0.02

●内孔弧度SR：（2 ~ 3）H

●油槽曲率半径SR1：＜产品外径， 油槽曲率半径极限偏差+/-0.03

●凸顶曲率半径SR2：＞产品外径， 凸顶曲率半径极限偏差+/-0.05

●表面粗糙度：使用面Rz0.1、Rz0.2，装配面及沉油面Rz3.2

▲技术性能参数：

●材料：人造蓝/红宝石、天然玛瑙、尖晶石、陶瓷等。

▲订货事项

   用户如需其它硬脆材料、规格、精度的产品，请来函、来电或来人商洽。
