LVDS接口转TTL接口板
LVDS转TTL接口板用于将来自主板的LVDS差分信号转换成液晶屏所需要的TTL/CMOS数字信号，支持18位R-G-B数据宽度的TFT液晶屏，支持20～65MHz的移位时钟信号。LVDS转TTL接口板在输入时钟频率达到65MHz时，18位的R-G-B数据信号及3个时序控制信号HSYNC，VSYNC，DE在每对LVDS信号中以高达455Mbps的速率进行高速传送。
当使用65MHz的时钟频率时，数据带宽达到了每秒227M字节／秒。LVDS转TTL接口板在LVDS接口的主板和TTL液晶屏之间搭建了一道便捷的桥梁，是一个解决EMI问题、线缆体积和高速TTL界面接口的理想方案，因而在嵌入式系统中得到了广泛的应用。

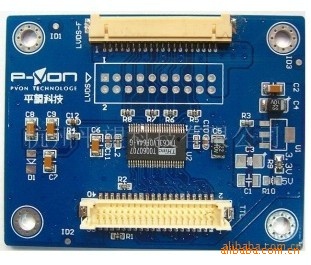

LVDS接口转TTL接口板
主要特点:
1.>来自主板的LVDS信号输入，3对数据信号，1对时钟信号，20-Pin双排针
2.>输出到液晶屏的TTL/CMOS信号，18位R-G-B数据信号，40-Pin双排针
3.>LVDS输入信号：RX0-,RX0+;RX1-,RX1+;RX2-,RX2+;CLK-,CLK+
4.>TTL输出信号：R0-R5;G0-G5;B0-B5,HYSC,VSYNC,DE,CLK
5.>可选母座或双排针接头，方便连线至ARM及嵌入式工控主板
6.>4固定孔将模块可靠固定，抗振性强
7.>原有软件无需任何修改，可直接使用
8.>专业PCB设计，性能稳定，在关键行业中久经考验
9.>典型功耗：+5V@20mA
10.>工作温度：-20~+70℃
11.>工作湿度：5%--9
