主要特点
SZ水环式真空泵及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水、不含有固体颗料的空气，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。上海一环的SZ水环式真空泵被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。SZ水环式真空泵由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以SZ水环式真空泵的应用得到了各相关行业的更加广泛的推广
详细技术参数范围

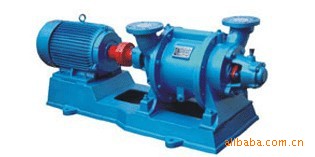

名称:SZ水环式真空泵
口径:吸入10~50排出8~40
流量:3~10m3/h
扬程:
吸程:
转速:733r/min,1460r/min
最大供气压:
最大允许通过颗粒直径:
轴功率:
蒸发量:
供水量:
气蚀余量:
电机功率:4～80kw
适用介质:空气
适用行业: 城建、化工、冶金、石油、制药、食品、饮料、环保
抽气速率:1.5～27m3/min
极限压力:
重量:140kg,975kg
性能参数
| 型号 | 真空泵最大吸气量m3/min | 压缩机最大排气量m3/min | 电机功率KW | 转速r/min | 水耗量L/min | 最大真空度% | 最大压力MPa | 泵重㎏ |
| 当真空度为 | 当压力为（㎏/㎝2） | 真空泵 | 压缩机 |
| 0% | 40% | 80% | 0 | 0.5 | 1 |
| SZ-1 | 1.5 | 0.64 | 0.12 | 1.5 | 1.0 | - | 4 | 5.5 | 1440 | 10 | 84 | 1 | 140 |
| SZ-2 | 3.4 | 1.65 | 0.25 | 3.4 | 2.6 | 1.5 | 7.5 | 11 | 1450
1460 | 30 | 87 | 1.4 | 150 |
| SZ-3 | 11.5 | 6.8 | 1.5 | 11.5 | 9.2 | 7.5 | 22 | 37 | 970 | 70 | 92 | 2.1 | 463 |
| SZ-4 | 27 | 17.6 | 3 | 27 | 26 | 16 | 70 | 80 | 733
735 | 100 | 93 | 2.1 | 975 |
SZ系列水环式真空泵注意事项:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%
SZ系列水环式真空泵工作原理及结构图
| 1 | 葉輪 |
| a | 底腳 |
2 | 泵體 | b | 真空度調節閥門 |
3 | 水環 | C | 進氣管 |
4 | 進氣管 | d | 吸氣孔 |
5 | 吸氣孔 | e | 橡皮閥 |
6 | 排氣孔 | f | 排氣管 |
7 | 排氣管 | g | 排氣孔 |
u | 進水孔 |
SZ水环式真空泵产品图片、参数仅供参考，实际参数以上海一环产品为准，把本站SZ水环式真空泵参数用于设计应用的，应以我公司提供的CAD总装图、外形图、安装图、设计图纸为准，咨询热线：021-6224 9779
