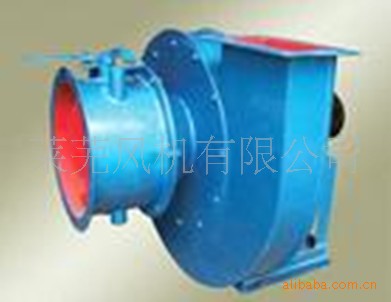

G6～41与Y6～41型锅炉送引风机是一种新型低噪的风机品种，适用于对噪声要求较严格的1～10t/h工业锅炉配套。无特殊要求时，G6～41可用于一般通风。送风机输送的介质为空气，最高温度不得超过80℃；引风机输送的介质为烟气，最高温度不得超过250℃。在引风机前须加装除尘效率不低于85%的除尘装置，以降低进入风机的烟气含尘量，以利提高风机寿命。送风机与引风机均为单吸入。送风机有3.3、5.5、6.4、7.1、8.5五种机号，传动方式为A式。引风机有4.5、5.4、7.1、9、10、11.2六种机号、其中11.2为D式传动，其余五种机号为C式传动。目前，该型风机已被北京市环保局列入推荐指令性节能产品，允许在北京配套运行。
机号 | 转速 | 全压 | 流量 | 配用电动机 | 机号 | 转速 | 全压 | 流量 | 配用电动机 |
№ | r/min | Pa | ㎡/h | 型号 | 功率 | № | r/min | Pa | ㎡/h | 型号 | 功率 |
3.3 | 2825 | 954-1936 | 2301-1090 | Y802-2 | 1.1 | 4.5 | 2529 | 1667-2327 | 4970-2317 | Y112M-2 | 4 |
5.4 | 1420 | 994-1254 | 4358-2130 | Y100L-4 | 3 | 5.4 | 2600 | 2002-2604 | 7980-3900 | Y132S-2 | 7.5 |
6.4 | 1400 | 1436-1754 | 4358-2130 | Y132-4 | 5.5 | 7.1 | 2100 | 2236-2991 | 15100-7800 | Y160S-4 | 15 |
7.1 | 1440 | 1697-2270 | 10354-5349 | Y132M-4 | 7.5 | 2200 | 2454-3283 | 15819-8171 | Y160L-2 | 18.5 |
8.4 | 1470 | 2535-3397 | 18137-9369 | Y180M-4 | 18.5 | 9 | 1750 | 2495-3338 | 25630-13239 | Y200L-4 | 30 |
| | | | | | 1640 | 1662-2955 | 28130-13964 | Y180L-4 | 22 |
| | | | | | 10 | 1600 | 2575-3444 | 32144-16604 | Y225S-4 | 37 |
| | | | | | 11.2 | 1480 | 2764-3697 | 41773-21578 | Y225M-4 | 45 |
| | | | | | 12C | 1480 | 2545-4154 | 58535-43000 | Y280M-4 | 75 |
